Термопреобразователи ТХА-101М 012, ТХК-101М 012

Average: 9 (1 vote)
Категория:

Термопреобразователи ТХА-101М 012, ТХК-101М 012 предназначены для измерения температуры газообразных и жидких неагрессивних сред, а также агрессивных сред, не разрушающих материал защитной арматуры и твердых тел.

Модификации

  • ТХА-101М 012.01, ТХК-101М 012.01
  • ТХА-101М 012.02, ТХК-101М 012.02
  • ТХА-101М 012.03, ТХА-101М 012.03
  • ТХА-101М 012.04, ТХК-101М 012.04
  • ТХА-101М 012.05, ТХК-101М 012.05
Технические характеристики
Тип, конструктивное исполнение НСХ Класс допуска Тип термопарного кабеля.
Количество рабочих спаев
Диапазон измеряемых температур Длина монтажной части, L мм Материал защитной оболочки
ТХА-101М 012
ТХА-101М 012.01
ТХА-101М 012.02
ТХА-101М 012.03
ТХА-101М 012.04
ТХА-101М 012.05
ХА(K) 1
2
Термопарный кабель КТМС ХА,
Inconel600 Pyrosil
1 или 2 чувствительных элемента
0....+800С
0....+1100С 0....+1250С
100...10000
lкабеля- по заказу
Сталь С310 d=3 -до 800C
Inconel600 d=1,5...6мм – до 1100С
Pyrosil d=1,6......8 - до 1250C
Переходная втулка 8*45, 6*45
ТХК-101М 012
ТХК-101М 012.01
ТХК-101М 012.02
ТХК-101М 012.03
ТХК-101М 012.04
ТХК-101М 012.05
ХК(L) 2 Термопарный кабель КТМС ХК 0....+600С 100... 10000
l кабеля - по заказу
Сталь С310 d=4 до 600С
Переходная втулка 8*45, 6*45

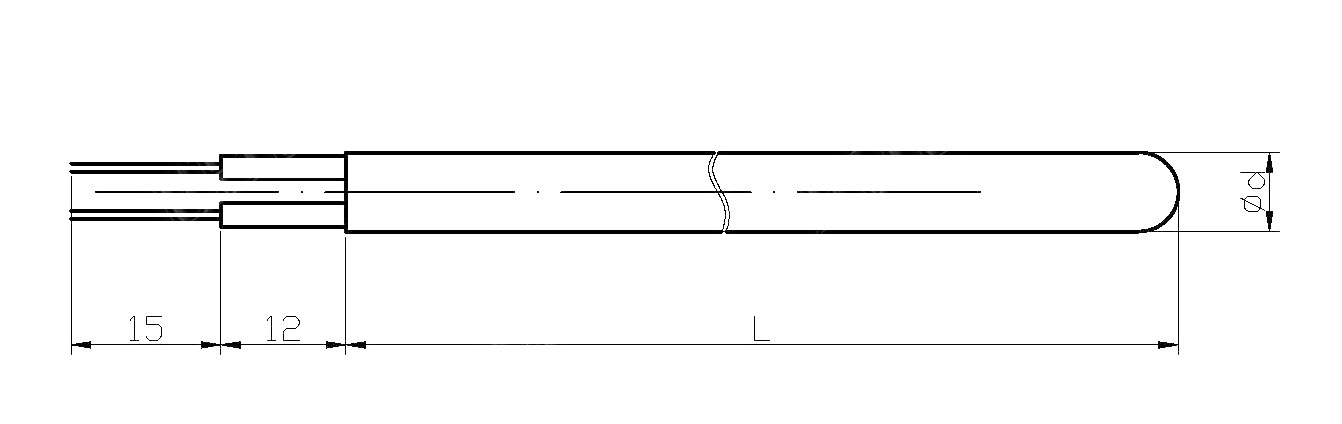

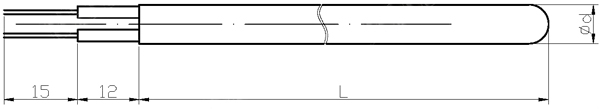

Рис.1. Габаритные размеры термопреобразователей ТХА-101М 012, ТХК-101М 012
Рис.1. Габаритные размеры термопреобразователей ТХА-101М 012, ТХК-101М 012

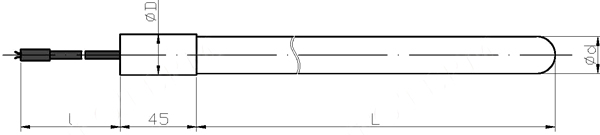

Рис.2. Габаритные размеры термопреобразователей ТХА-101М 012.01, ТХК-101М 012.01
Рис.2. Габаритные размеры термопреобразователей ТХА-101М 012.01, ТХК-101М 012.01

Рис.3. Габаритные размеры термопреобразователей ТХА-101М 012.02, ТХК-101М 012.02
Рис.3. Габаритные размеры термопреобразователей ТХА-101М 012.02, ТХК-101М 012.02

Рис.4. Габаритные размеры термопреобразователей ТХА-101М 012.03, ТХА-101М 012.03
Рис.4. Габаритные размеры термопреобразователей ТХА-101М 012.03, ТХА-101М 012.03

Рис.5. Габаритные размеры термопреобразователей ТХА-101М 012.04, ТХК-101М 012.04
Рис.5. Габаритные размеры термопреобразователей ТХА-101М 012.04, ТХК-101М 012.04

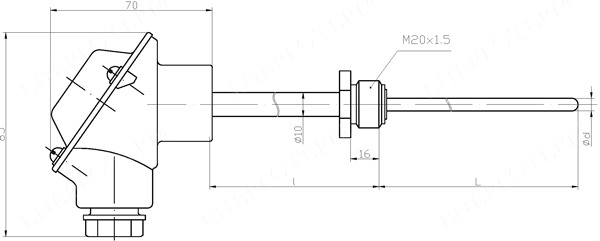

Рис.6. Габаритные размеры термопреобразователей ТХА-101М 012.05, ТХК-101М 012.05
Рис.6. Габаритные размеры термопреобразователей ТХА-101М 012.05, ТХК-101М 012.05
