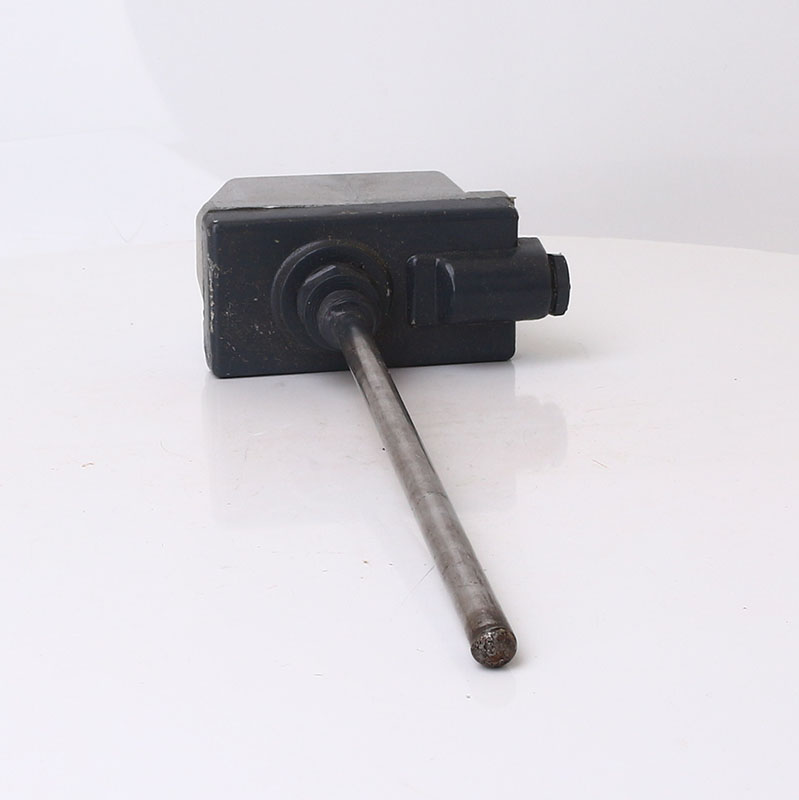

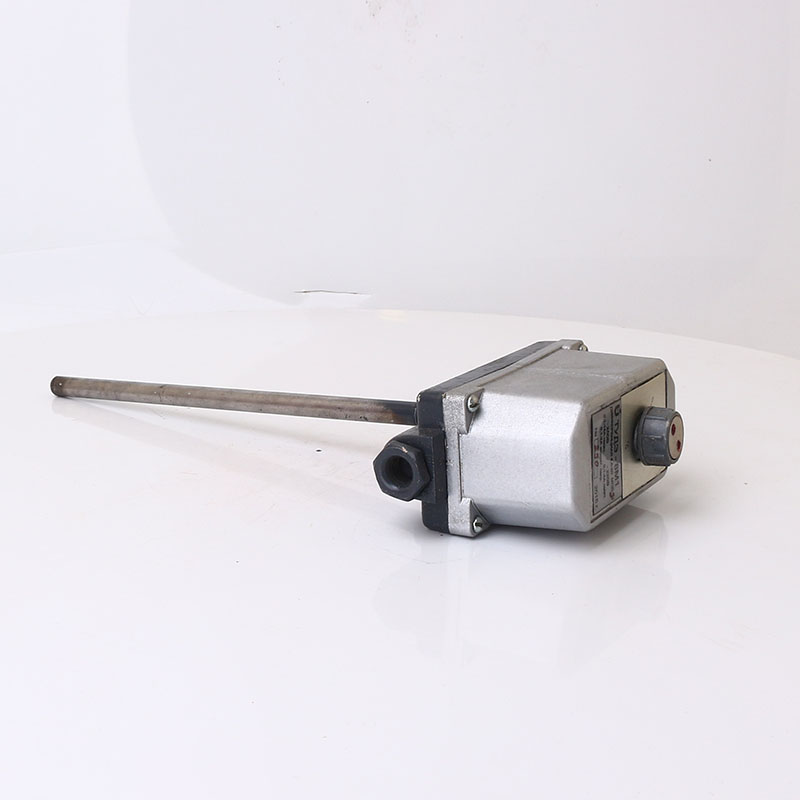

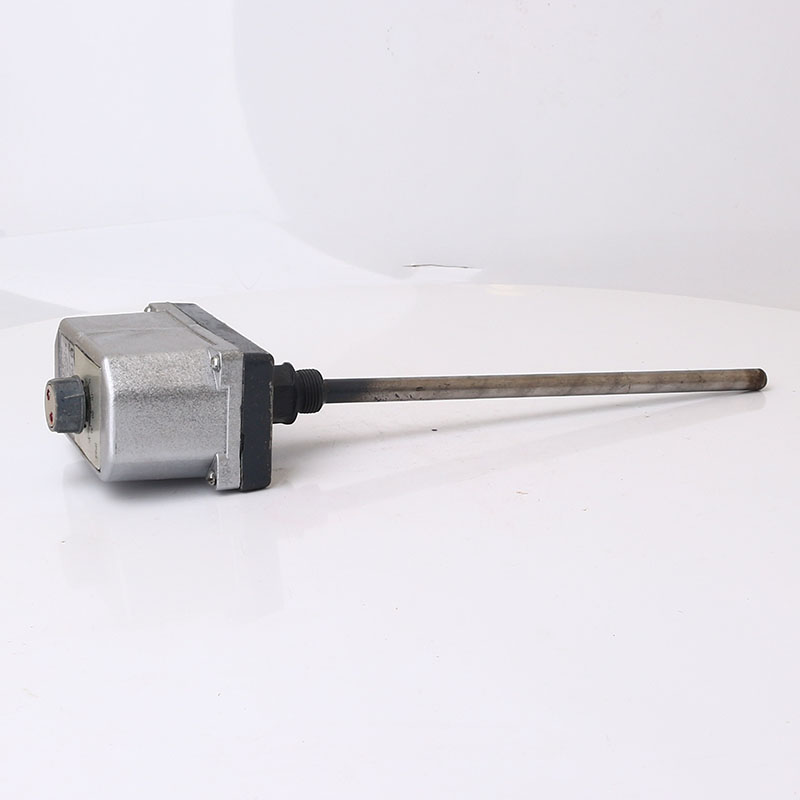

Терморегулятор ТУДЭ-10

Голосов: 1
Документация:
Паспорт(226.98 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор ТУДЭ-10 применяется во всех отраслях промышленности для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа.

Устройство и работа

Дилатометрический элемент состоит из чувствительной трубки 1, втулки 4, стержней 2, 5 и трубки 3. На свободном конце стержня 5 крепится плата 7 с контактным устройством 8.

Контактное устройство состоит из клеммной панели 12, рычагов с ножевыми опорами 10 и 18, пружины растяжения 19, рычага с контактами 17 и винта дифференциала 11. Контактное устройство 8 крепится на стержне с помощью двух гаек и втулки 6. При изменении температуры регулируемой среды изменяется длина чувствительной трубки 1, что вызывает продольное перемещение стержней 2 и 5 совместно с контактным устройством 8.Рычаг 10 упирается в винт задания 9 и замыкает или размыкает контакты. Узел винта задания состоит из винта задания 9 и втулки 22. На винте задания укреплен поводок 21. Своим выступом поводок входит в паз тарелки 20, которая крепится к крышке 24. Корпус 13 крепится к втулке 4 гайкой 23. Поворотом ручки 26 по шкале 25 устанавливают нужную, регулируемую температуру.

Работа терморегулятора основана на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

Эксплуатация

Оптимальными условиями для использования терморегуляторов ТУДЭ-10 являются:

  1. температура окружающего воздуха от - 50 до + 120 °С
  2. относительная влажность окружающего воздуха:
    • 98 % при температуре 25 °С и более низких температурах, без конденсации влаги для эксплуатации в районах с умеренным климатом;
    • 98 % при температуре 35 °С и более низких температурах, без конденсации влаги для эксплуатации в районах с тропическим климатом.

Характеристики

Наименование Значения
Диапазон регулируемых температур, °С +30...+100
Допустимая основная погрешность срабатывания по шкале заданий, % 4
Диапазон дифференциала, °С

4,5-20

2,5-10

Длина чувствительного элемента, мм

251

491

Допустимая толщина изоляции, мм 50
Степень защиты ІР54, IExdIIBT4

Схемы

Рис.1. Общий вид терморегулятора ТУДЭ-10
Рис.1. Общий вид терморегулятора ТУДЭ-10, где:
1 – трубка чувствительная; 2,5 – стержень; 3 – трубка; 4,6 – втулка; водок; 7 – плата; 8 – устройство контактное; 9 – винт задания; 10 – рычаг; 11 – винт диффернциала; 12 – панель клеммная; 13 – корпус; 14 – гайка; 15 – прокладка; 16 – винт заземления; 17 – рычаг с контактами; 18 – рычаг; 19 – пружина; 20 – тарелка; 21 – по 22 – втулка; 23 – гайка; 24 – крышка; 25 – шкала; 26 – ручка; 1 – крышка; 24 – не показана.

Комплектация

  • Регулятор температуры ТУДЭ-10 - 1 шт.
  • Защитная тара - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.
