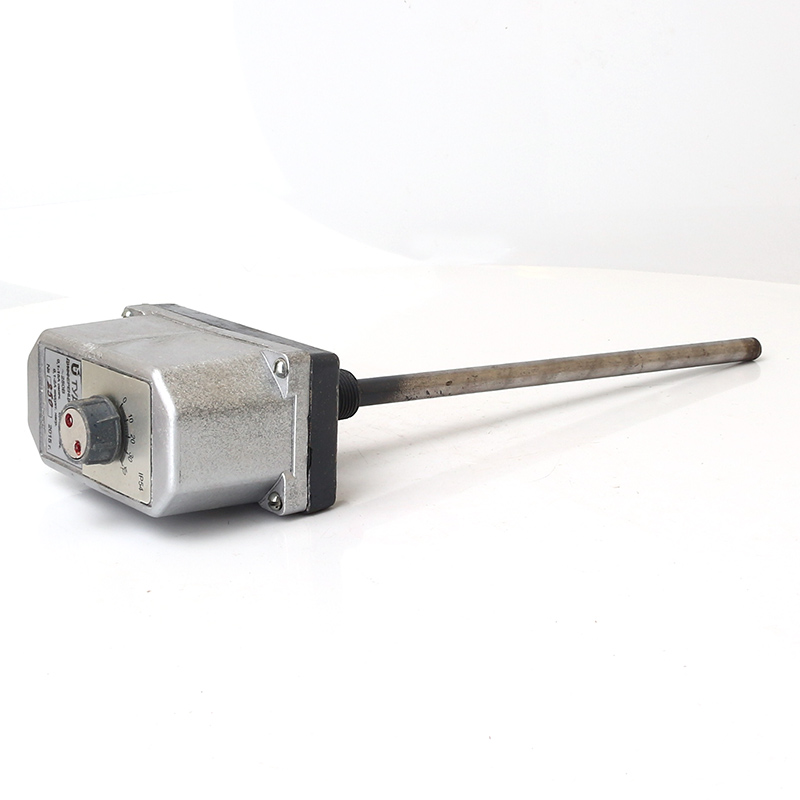

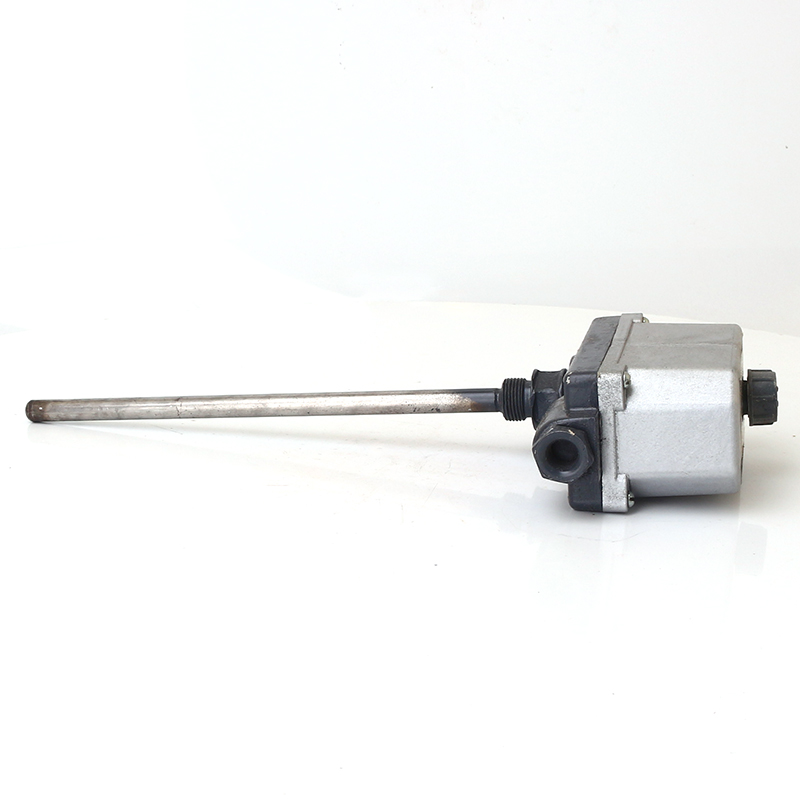

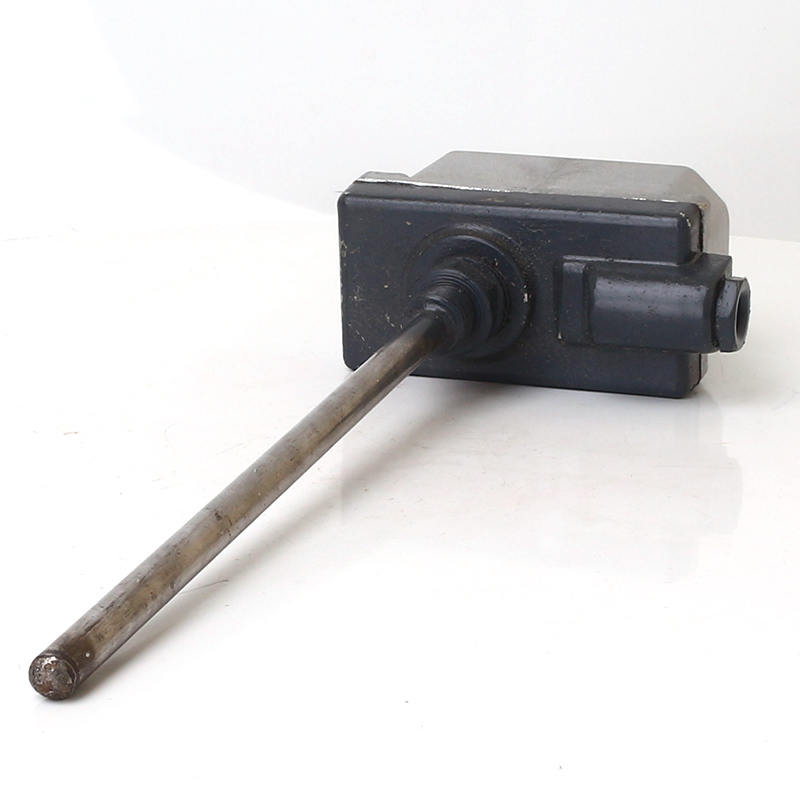

Терморегулятор ТУДЭ-3М1

Голосов: 1
Документация:
Паспорт(226.99 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор ТУДЭ-3М1 предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кг/см2).

Порядок работы

Перед пуском терморегулятора в эксплуатацию убедиться в правильности монтажа. Поднять давление в системе регулирования и проверить герметичность уплотнения.

Установить по шкале необходимую температуру задания. Поднять температуру в системе регулирования до размыкания (замыкания) электрической цепи.

По контрольному термометру, установленному рядом с ТУДЭ-3М1(Р) засечь значение температуры, при которой сработало контактное устройство, затем температуру регулируемой среды понизить до срабатывания контактного устройства.

Разность между температурами включения и выключения должна соответствовать величине установленного дифференциала. В противном случае, вращая винт дифференциала, предварительно сняв крышку, установить соответствующий дифференциал.

Если установленное значение температуры по шкале задания не соответствует значению температуры по контрольному термометру более чем на допустимую величину по классу точности  , отвернуть два винта, прижимающих ручку. Вращением рукоятки установить указатель против значения температуры, соответствующей значению температуры контрольного термометра в пределах допуска и закрепить рукоятку.

При подключении электрической цепи к клеммам прибора ТУДЭ-3М1 с размыкающими контактами, размыкание контактов будет происходить при температуре, установленной по шкале задания, а замыкание – при температуре, меньшей на величину установленного дифференциала.

При подключении электрической цепи к клеммам с замыкающими контактами, замыкание будет происходить при температуре, установленной по шкале задания, а размыкание – при температуре, меньшей на величину установленного дифференциала.

Характеристики

Диапазон регулируемых температур +30...+100°С
Допустимая основная погрешность срабатывания по шкале заданий 4%
Диапазон дифференциала 4-20°С 2-10°С
Длина чувствительного элемента 251 мм 491 мм
Допустимая толщина изоляции 50 мм
Степень защиты ІР54
Контактное устройство ТУДЭ коммутирует: цепи постоянного тока напряжением 220+22-33 В
силой тока 0,1 - 4 А при омической нагрузке
цепи переменного тока напряжением 220+22-33 или 240+24-36 В
частотой 50 - 60 Гц
силой тока 0,1 - 10 А при омической нагрузке
0,1 - 2 А при индуктивной нагрузке при cos φ ⩾ 0,5
Габаритные и присоединительные размеры см. ниже
Вес терморегулятора 1,5 кг

Схемы

Рис.1. Схема габаритных размеров терморегулятора ТУДЭ-3М1, где: L - 368 мм; l - 251 мм.
Рис.1. Схема габаритных размеров терморегулятора ТУДЭ-3М1, где: L - 368 мм; l - 251 мм.

Комплектация

  • Регулятор температуры ТУДЭ-3М1 - 1 шт.
  • Защитная тара - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.
