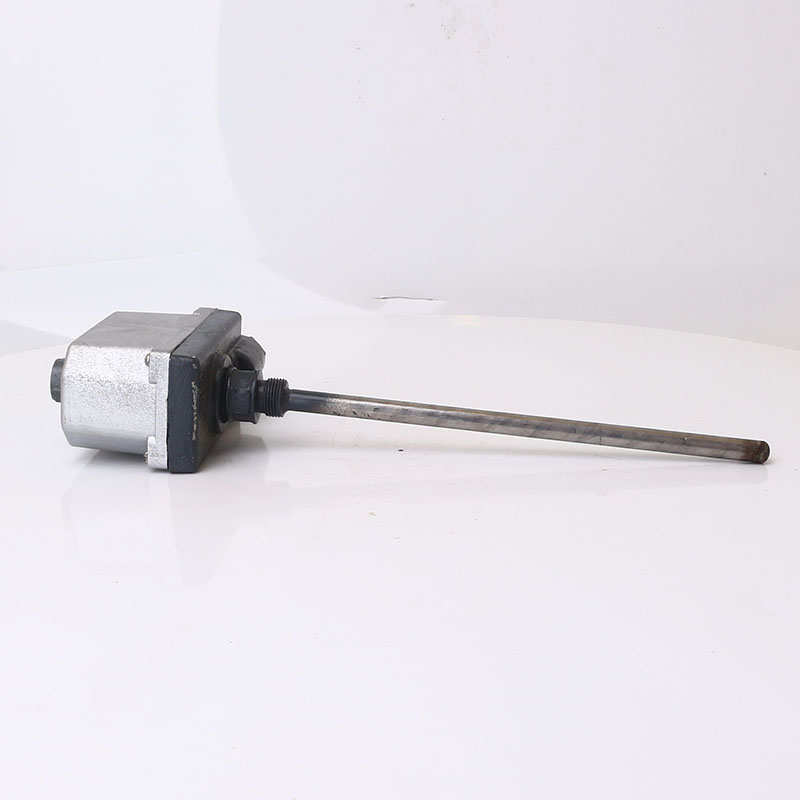

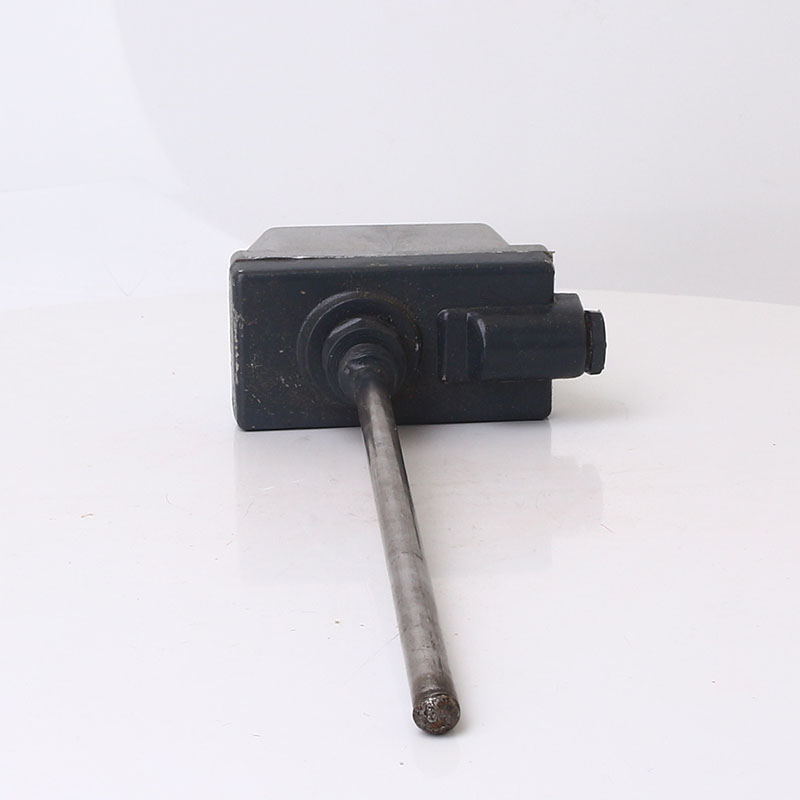

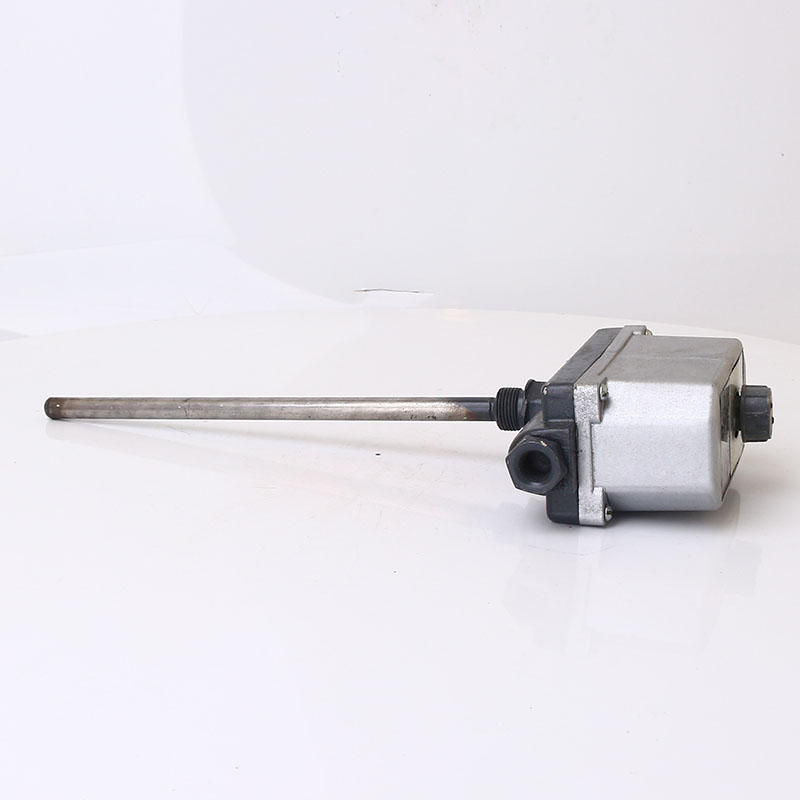

Терморегулятор ТУДЭ-6

Голосов: 3
Документация:
Паспорт(226.98 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор ТУДЭ-6 применяется в системах автоматического контроля и регулирования АСУ ТП при статическом давлении до 6,4 МПа для регулирования температуры жидких и газообразных сред в диапазоне -60 … +500°С.

Структура условного обозначения

Терморегулятор ТУДЭ маркируется так: ТУДЭ-ХХМ1"Х",где

  • ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое,
  • 4 - номер модификации,
  • М1 - индекс модернизации,
  • "Х" - тип контактов:
    • "Р" - размыкающие,
    • "З" - замыкающие.

Принцип действия

Работа устройства ТУДЭ-6 (дилатометрического датчика-реле температуры) основана на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.

Датчик-реле температуры ТУДЭ (устройство терморегулирующее дилатометрическое электрическое) изготавливается с размыкающими «Р» или замыкающими «З» контактами.

Терморегулятор ТУДЭ-6 коммутирует:

  • цепи переменного тока напряжением 250(+25/-37,5) В, частотой 50…60 Гц, силой тока: от 1,0 до 15 А при омической нагрузке; от 0,1 до 2 А при индуктивной нагрузке с cos f > 0,5;
  • цепи постоянного тока напряжением 220(+22/-33) В, силой тока от 0,1 до 4 А при омической нагрузке.

Характеристики

Диапазон регулируемых температур, °С 200…500
Допустимая основная погрешность срабатывания по шкале заданий, % 2,5
Диапазон дифференциала (зоны возврата, гистерезиса), °С 7-20
Длина чувствительного элемента, мм 251
351
Допустимая толщина изоляции, мм 100
200
Степень пылеводозащиты IP54

Схемы

Рис.1. Схема габаритных размеров регулятора ТУДЭ-6, где: L - 468 мм; l - 351 мм
Рис.1. Схема габаритных размеров регулятора ТУДЭ-6, где: L - 468 мм; l - 351 мм

Комплектация

  • Регулятор температуры ТУДЭ-6 - 1 шт.
  • Защитная тара - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.
