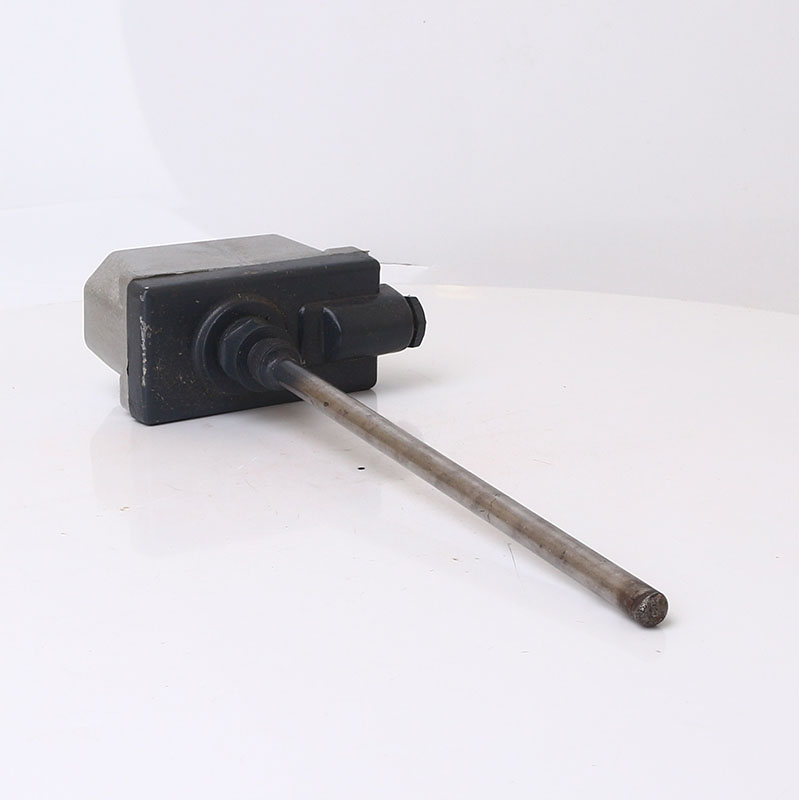

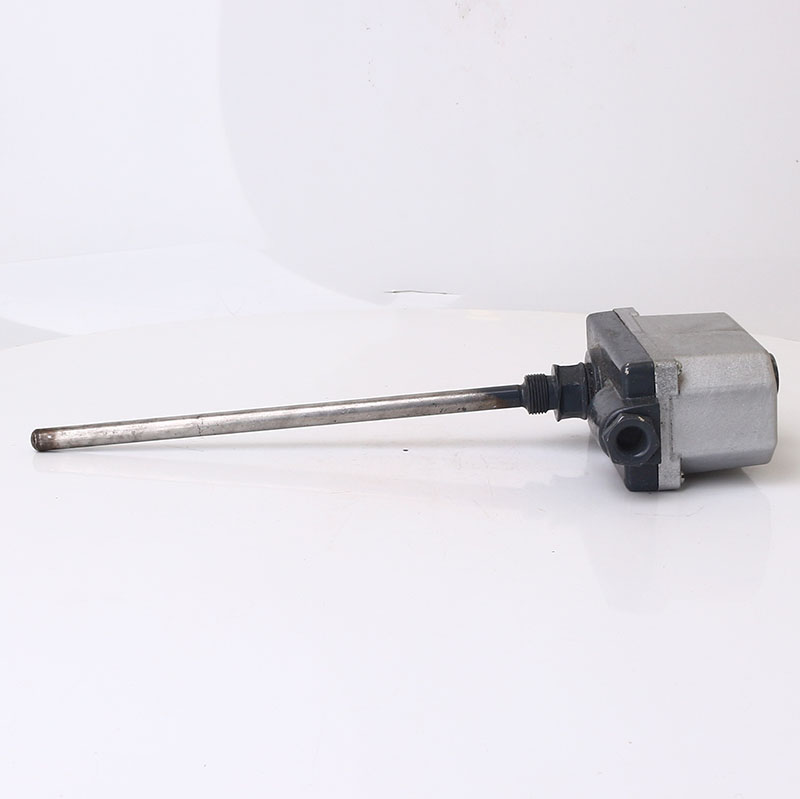

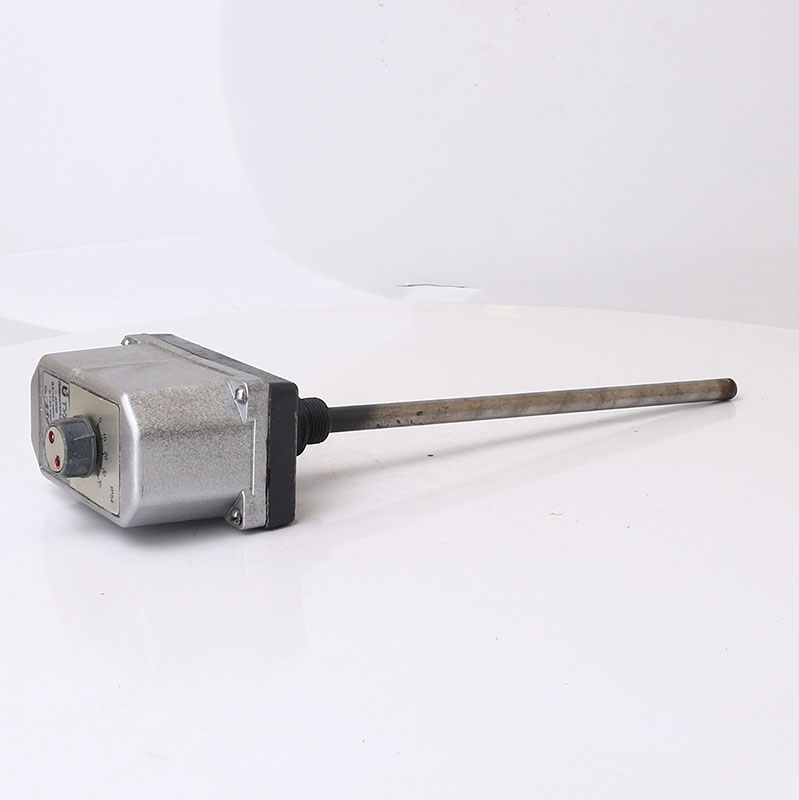

Терморегулятор ТУДЭ-1

Голосов: 6
Документация:
2850 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
В наличии
Количество на складе:
40 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор ТУДЭ-1 используется в разнообразных системах жидких или газообразных сред для полного контроля и механического регулирования существующей температуры при создавающемся давлении в размере 6,4 мПа. Оно может использоваться практически во всех отраслях промышленности.

Конструкция

Устройство ТУДЭ имеет следующие основные узлы:

  1. Дилатометрический элемент;
  2. Контактное устройство;
  3. Узел настройки задания.

Принцип работы

При работе терморегулятора ТУДЭ осуществляется измерение разности приращения чувствительной трубки и стержня по отношению к температуре. Как только устройство фиксирует изменение температуры, заданной в рамки диапазона измерения, мгновенно срабатывает контактное устройство, с помощью которого замыкаются или размыкаются контакты соответственно. Устройство ТУДЭ коммутирует с цепями, как переменного тока, так и с цепями постоянного тока.

По желанию заказчика чувствительный прибор можно изготовить в специальном защитном кожухе, который будет выполнен из любого материала, устойчивого в используемой среде. Самое  часто запрашиваемое устройство – это ТУДЭ 4М1, которое изготавливается исключительно с длиной элемента равной 25,1 сантиметра (251 миллиметр). Эта продукция постоянно в достаточном количестве находится на складе в Белгороде, что обеспечивает возможность осуществлять срочные отгрузки в те города, где необходимо произвести срочную замену сломавшегося прибора.

Условия эксплуатации

Устройства терморегулирующие ТУДЭ-1М1 устойчивы к воздействию:

  • температуры окружающего воздуха от минус 50 до плюс 120С
  • относительной влажности:
    • до 98 % при температуре 25С и более низких температурах, без конденсации влаги для эксплуатации в районах с умеренным климатом и относительной влажностью
    • до 98 % при температуре 35С и более низких температурах, без конденсации влаги для эксплуатации в районах с тропическим климатом.

Характеристики

Наименование

Значения

Диапазон регулируемых температур, °С -60...+40

Допустимая основная погрешность
срабатывания по шкале заданий, %

4,0
Диапазон дифференциала, °С 4-20
2-10
Длина чувствительного элемента, мм 251
491
Допустимая толщина изоляции, мм 50
Степень защиты IP54
Возможные неисправности и методы их устранения

Неисправность

Причина

Методы устранения

Температура в месте установки чувствительной трубки изменяется, а ТУДЭ- 1 не срабатывает



Увеличился дифференциал

Слишком сильный динамический напор со стороны среды, при которой чувствительная трубка прогибается и детали, находящиеся внутри неё, заклиниваются;

залипание контактов, вызванное превышением предельного тока;



Увеличилось расстояние между контактами за счет их износа

Смонтировать ТУДЭ-1 так, чтобы исключить влияние динамического давления среды



зачистить   контакты, снизить силу тока



Зачистить контакты и установить необходимый зазор между ними вращением винта установки дифференциала

Схемы

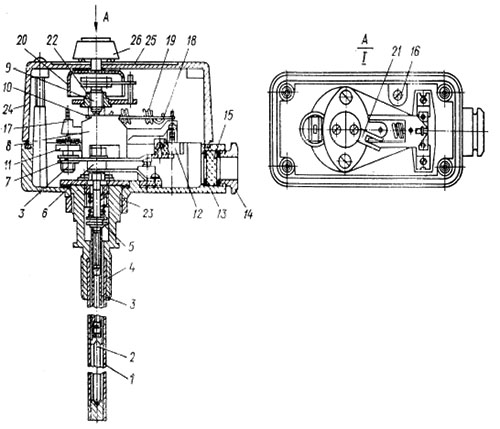

Рис.1. Общий вид терморегулятора ТУДЭ-1
Рис.1. Общий вид терморегулятора ТУДЭ-1, где:
1 – трубка чувствительная; 2,5 – стержень; 3 – трубка; 4,6 – втулка; водок; 7 – плата; 8 – устройство контактное; 9 – винт задания; 10 – рычаг; 11 – винт диффернциала; 12 – панель клеммная; 13 – корпус; 14 – гайка; 15 – прокладка; 16 – винт заземления; 17 – рычаг с контактами; 18 – рычаг; 19 – пружина; 20 – тарелка; 21 – по 22 – втулка; 23 – гайка; 24 – крышка; 25 – шкала; 26 – ручка; 1 – крышка; 24 – не показана.

Комплектация

  • Регулятор температуры ТУДЭ-1 - 1 шт.
  • Защитная тара - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.
