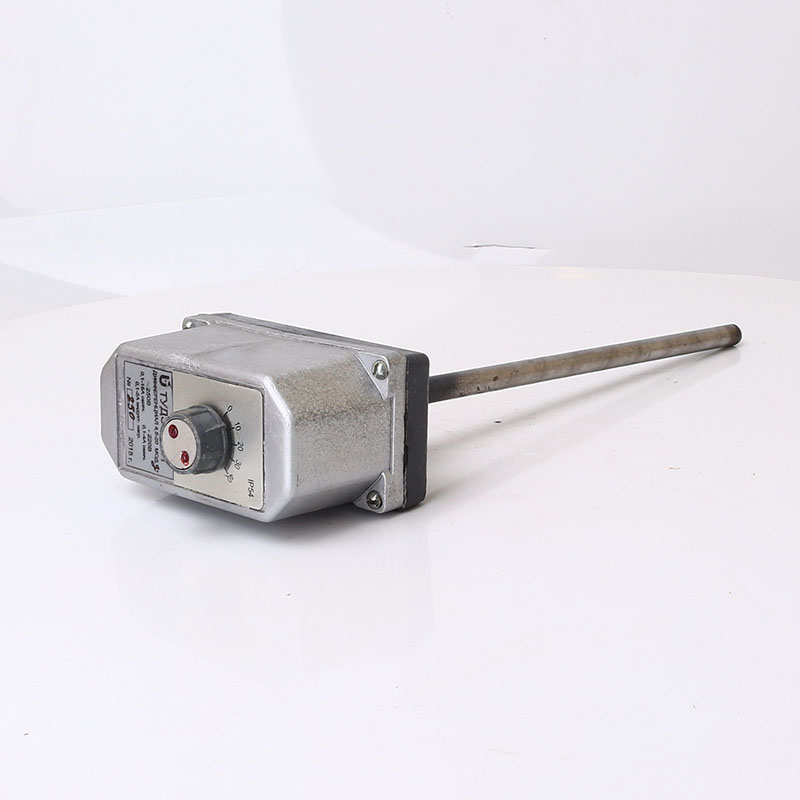

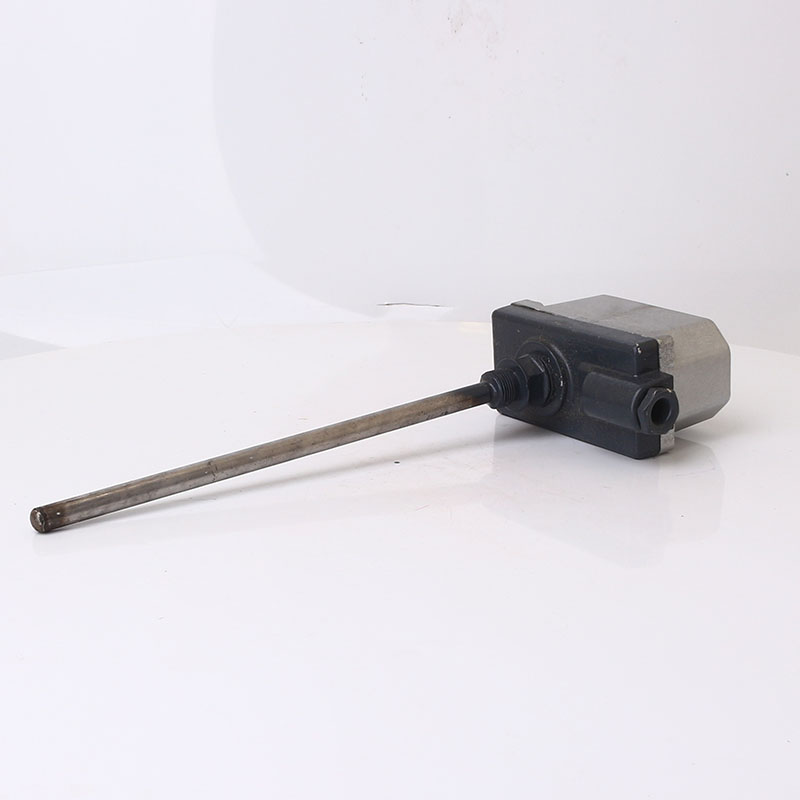

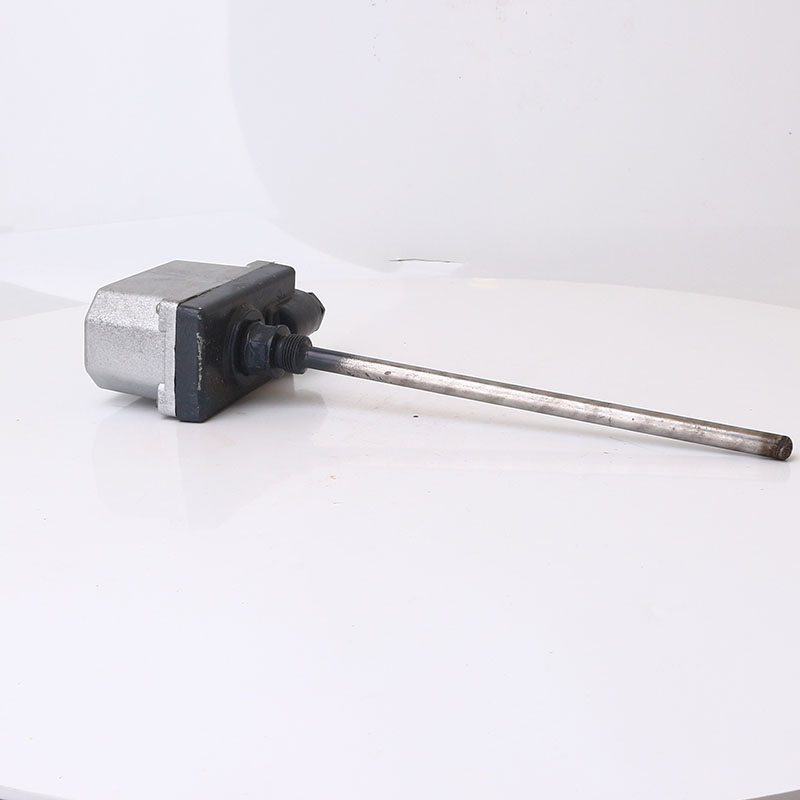

Терморегулятор ТУДЭ-7

Документация:

Паспорт(226.98 КБ)

Серия:

Терморегуляторы ТУДЭ

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Терморегулятор ТУДЭ-7 предназначен для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа (64 кг/см²).

Конструктивное исполнение

Дилатометрический элемент состоит из чувствительной трубки 1, втулки 4, стержней 2, 5 и трубки 3. На свободном конце стержня 5 крепится плата 7 с контактным устройством 8.

Контактное устройство состоит из клеммной панели 12, рычагов с ножевыми опорами 10 и 18, пружины растяжения 19, рычага с контактами 17 и винта дифференциала 11.

Контактное устройство 8 крепится на стержне ТУДЭ-7М1 с помощью двух гаек и втулки 6. При изменении температуры регулируемой среды изменяется длина чувствительной трубки 1, что вызывает продольное перемещение стержней 2 и 5 совместно с контактным устройством 8.

Рычаг 10 упирается в винт задания 9 и замыкает или размыкает контакты. Узел винта задания состоит из винта задания 9 и втулки 22. На винте задания укреплен поводок 21. Своим выступом поводок входит в паз тарелки 20, которая крепится к крышке 24.

Корпус 13 крепится к втулке 4 гайкой 23. Поворотом ручки 26 по шкале 25 устанавливают нужную, регулируемую температуру.

Работа устройства

Терморегулятор ТУДЭ-7 работает на основе пропорциональной разности приращения, получаемого из показателей длин трубки измерения по отношению к уровню температуры среды. Замыкание и размыкание контактов активируется после преобразования такого приращения.

Установка терморегулятора предполагает его предварительный осмотр. Необходимо убедиться в целостности оболочки и установить присутствие всех крепежей, уплотнений и зажимов. Заземление осуществляется посредством соответствующего зажима. Фиксация прибора обеспечивается пластинами и винтами.

Важно монтировать терморегулятор, соблюдая технику безопасности. Все виды устройств, за исключением ТУДЭ-М1, могут быть установлены в любом положении оси чувствительного элемента. Механизм не должен подвергаться динамическому воздействию. Нужно позаботиться об изоляции прибора.

Характеристики

Диапазон регулируемых температур			+400...+1000°С
Допустимая основная погрешность срабатывания по шкале заданий			1,5%
Диапазон дифференциала			7-20°С
Длина чувствительного элемента			451 мм
Допустимая толщина изоляции			300 мм
Степень защиты			ІР54
Контактное устройство ТУДЭ коммутирует:	цепи постоянного тока	напряжением	220⁺²²_-33 В
		силой тока	0,1 - 4 А при омической нагрузке
	цепи переменного тока	напряжением	220⁺²²_-33 или 240⁺²⁴_-36 В
		частотой	50 - 60 Гц
		силой тока	0,1 - 10 А при омической нагрузке
			0,1 - 2 А при индуктивной нагрузке при cos φ ⩾ 0,5
Габаритные и присоединительные размеры			см. ниже
Вес терморегулятора			1,5 кг

Схемы

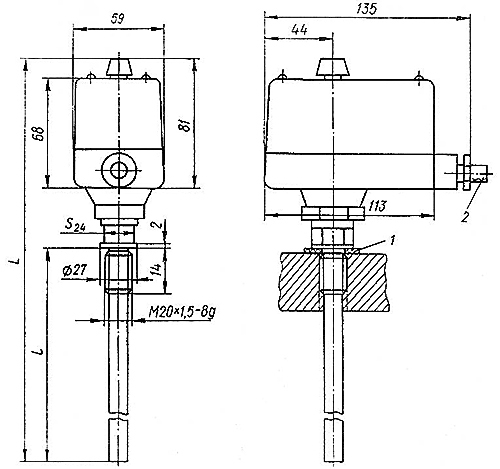

Рис.1. Габаритный чертеж регулятора ТУДЭ-7

Рис.2. Общий вид регулятора температуры ТУДЭ-7, где:
1 – трубка чувствительная; 2,5 – стержень; 3 – трубка; 4,6 – втулка; водок; 7 – плата; 8 – устройство контактное; 9 – винт задания; 10 – рычаг; 11 – винт дифференциала; 12 – панель клеммная; 13 – корпус; 14 – гайка; 15 – прокладка; 16 – винт заземления; 17 – рычаг с контактами; 18 – рычаг; 19 – пружина; 20 – тарелка; 21 – по 22 – втулка; 23 – гайка; 24 – крышка; 25 – шкала; 26 – ручка; 1 – крышка; 24 – не показана.
