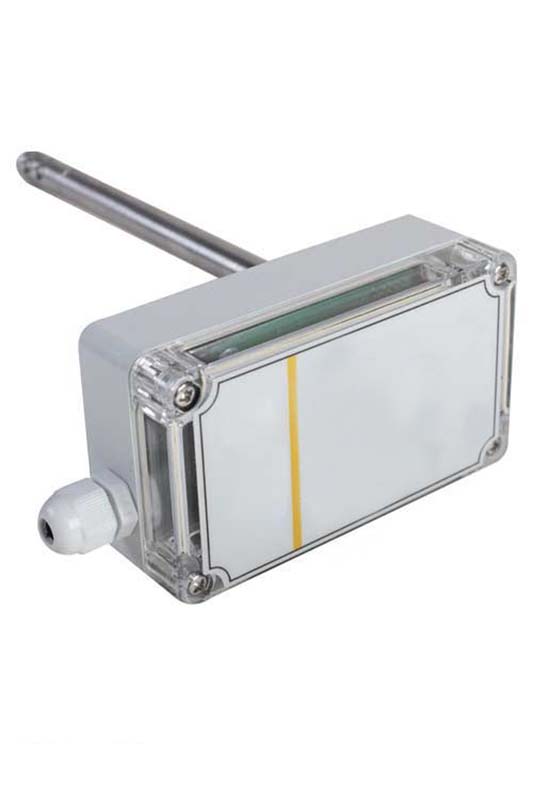

Термопреобразователи ТСМ-012

No votes yet
Категория:

Термопреобразователи (датчики температуры) группы 0 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях промышленности.

По типу измерительного элемента делятся:

  • термопреобразователи сопротивления (термометры) - ТСМ, ТСП;
  • термопреобразователи термоэлектрические (термопары) - ТХА, ТХК, ТЖК;
  • полупроводниковые преобразователи - ТП.

Основные технические характеристики:

  • схема соединения ЧЭ - двух-, трех-, четырехпроводная;
  • по типу ЧЭ делятся на:
    • термопреобразователи сопротивления (ТС) (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000);
    • термоэлектрические преобразователи (ТП) (термопары ТХА (К), ТХК (L));
    • полупроводниковые (DS18B20).
  • материал защитной арматуры - нержавеющая сталь 12Х18Н10Т;
  • степень защиты от воздействия пыли и воды - IP54;
  • конструкция термопреобразователей (датчики температуры) - неразборная;
  • сопротивление изоляции - не менее 100 МОм;
  • классы допуска - А, В, С (для ТС), 1, 2 (для ТП).
Технические характеристики
012

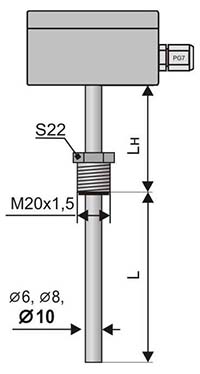

Габаритные размеры термопреобразователей ТСМ-012
Параметр Тип Значение
Рабочий диапазон измеряемых температур. °С ТСМ-012 -40...180
ТСП-012 -40...500
ТХК-012,
ТЖК-004
-40...600
ТХА-012 -40...800
Условное давление измеряемой среды, МПа, не более - 10
Показатель тепловой инерции, с, не более - 15...45
