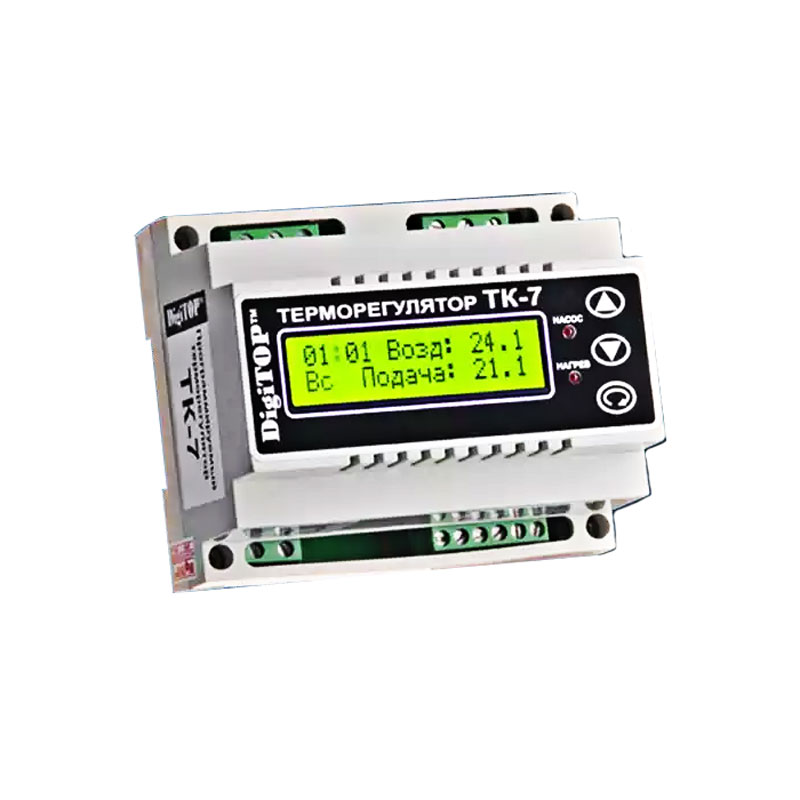

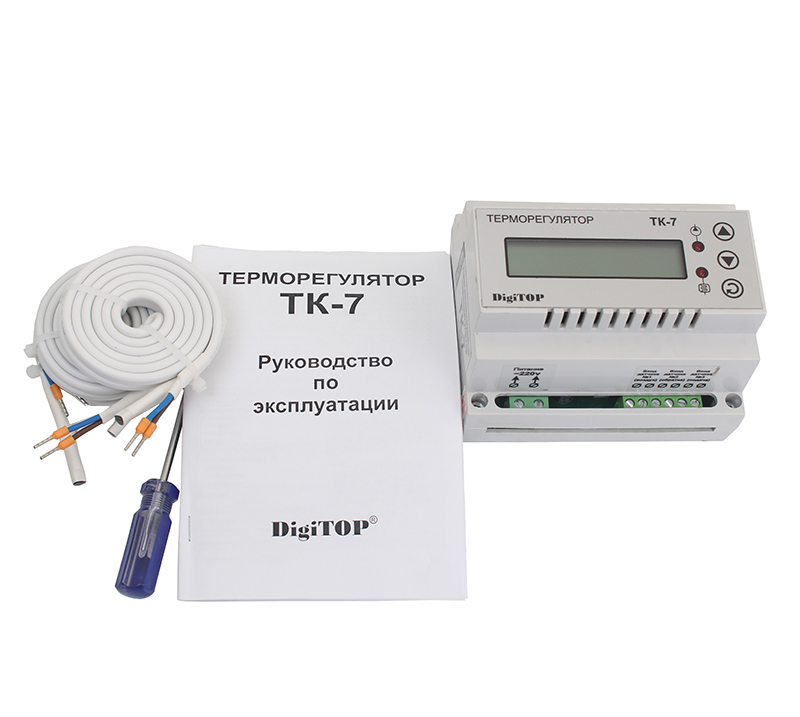

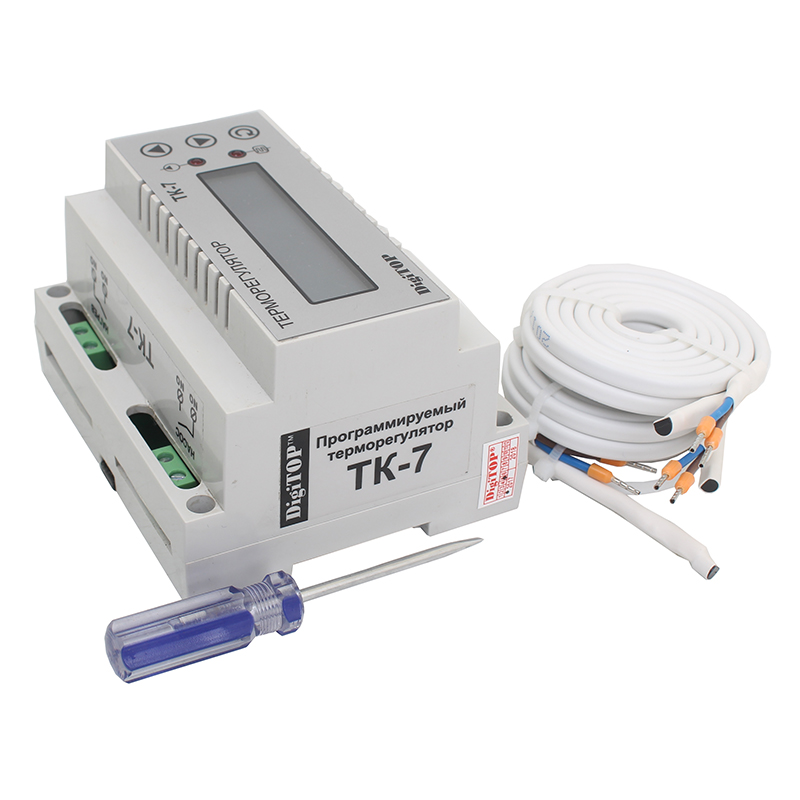

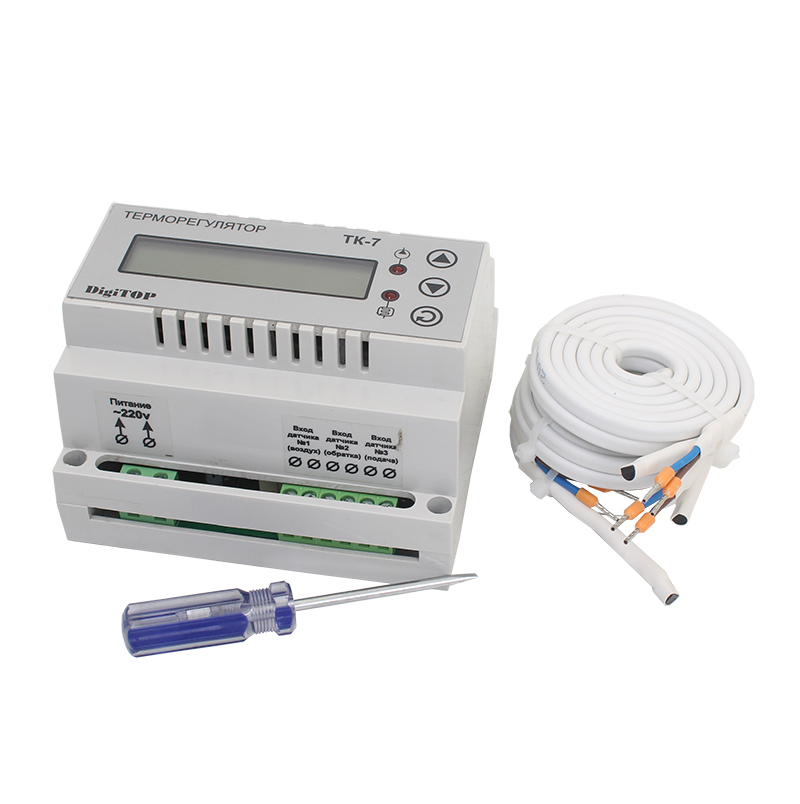

Терморегулятор ТК-7

Терморегулятор ТК-7 имеет три канала для получения информационных сигналов от датчиков температуры воздуха и теплоносителя в подающем и обратном трубопроводе котельной установки. С его помощью можно выполнять управление функционированием котла в недельном режиме.

Назначение регуляторов ТК-7

Цифровая схема терморегулятора обеспечивает изменение или поддержание температуры в помещении в зависимости от полученной от термодатчиков информации. Такой принцип позволяет уменьшить электропотребление котла при прежнем благоприятном температурном режиме в помещении.

Устройство и работа

Терморегулятор ТК-7 собран по микроконтроллерной схеме, работой которой управляет программный код. Изменение параметров, определяющих режим функционирования управляемого котла, производится с помощью кнопок, выведенных на переднюю панель корпуса. Также в приборе реализован отсчет реального времени с независимым энергопитанием (литиевая батарея).

Терморегулятор может находиться в трех режимах:

  • Работа,
  • Настройка,
  • Программирование.

При подключении электропитания устройство переходит в режим «Работа»: индикаторы показывают текущие время и дату, температуру воздуха и теплоносителя.

В режиме «Настройка» производится установка текущего времени и параметров для автоматического управления работой котла:

  • Температуры обратки и подачи,
  • Гистерезиса температуры воздуха, обратки и подачи,
  • Длительности задержки выключения насоса.

В режиме «Программирование» осуществляется установка требуемой температуры воздуха. Если установить температуру воздуха менее +15°C, то на данном временном промежутке нагрев будет отключен.

Все параметры заносятся в энергонезависимую память.

Допустимо подключение устройства к однофазным и трехфазным сетевым источникам электроснабжения.

Терморегулятор ТК-7 работает по настроенному каналу собственных показателей:

Показатель

Размер

Измерительные пределы по температурным датчикам

(-55÷+125) °C шаг 1°C

Пределы по регулировке температуры Подачи и Обратки

(0÷+85) °C шаг 1°C

Пределы по регулировке температуры воздуха

(+15÷+35) °C

Измерительная погрешность

<0,5°C

Пределы ширины гистерезиса

(1÷10) °C

Мощность активной нагрузки (выход НАСОС)

900Вт

Мощность реактивной нагрузки (выход НАГРЕВ)

150Вт

Питающее переменное напряжение частотой (50±1) Гц

(180÷245) В

Потребляемая мощность

<5Вт

Размер

70х80х90мм (DIN-стандарт)
