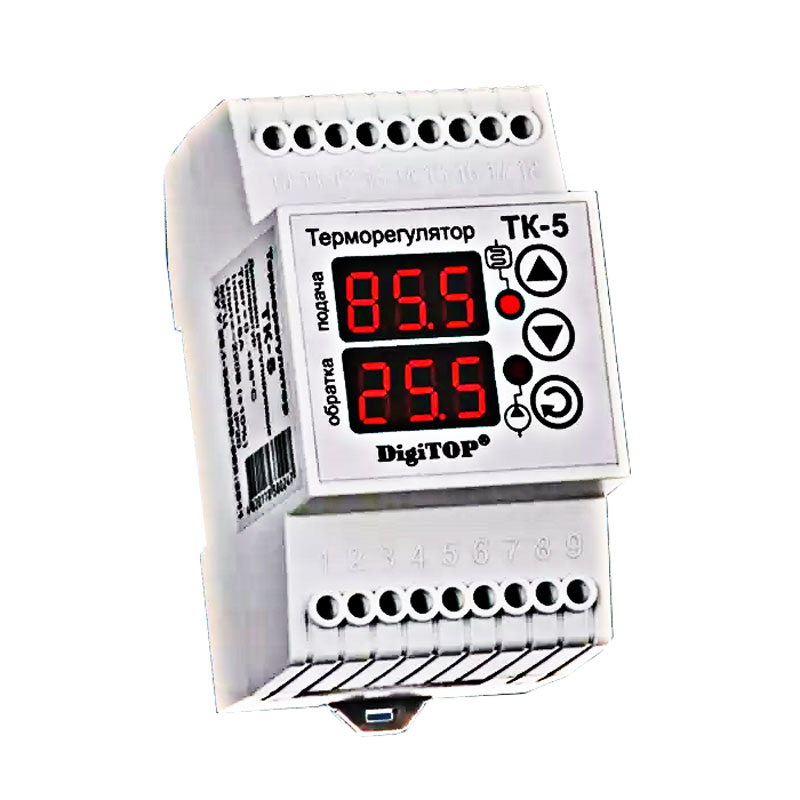

Терморегулятор ТК-5, ТК-5в

Трехканальный терморегулятор ТК-5(в) позволяет управлять работой различных систем электрического отопления с жидким теплоносителем. В результате в отапливаемых помещениях удается реализовать комфортный для человека микроклимат и снизить расход электроэнергии на обогрев.

Назначение регуляторов ТК-5, ТК-5В

Контролируемыми параметрами системы отопления являются температуры на «Подаче», «Обратке» и воздуха. Определение этих характеристик теплоносителя и воздуха позволяет управлять режимом функционирования насосной установки для эффективного энергопотребления. Информация о температуре теплоносителя и воздуха поступает с соответствующих термодатчиков.

Устройство и работа

Электрическая часть термического регулятора выполнена на основе микроконтроллера, который обрабатывает информационные сигналы, посылаемые тремя температурными датчиками DS18B20. В результате анализа этих данных внутренней программой микроконтроллера и сравнения их с пользовательскими настройками принимается решение о включении или отключении выходных реле, управляющих насосом и нагревательным элементом. Вся микропрограмма и пользовательские настройки сохраняются в энергонезависимой памяти.

Изменяемыми параметрами, определяющими режим работы отопительной системы, являются:

  • Температура и гистерезис «Подачи»,
  • Температура и гистерезис «Обратки»,
  • Длительность работы насоса после прекращения нагрева.

При замене термодатчика выполнять его калибровку не требуется.

При включении термодатчика ТК-5(в) на два индикатора выводятся температуры теплоносителя «Подачи» и «Обратки». Два светодиода сигнализируют загоранием о включении насоса или нагревательного элемента.

Контроль выполняется по температуре «Обратки», а управление нагревом – по температуре «Подачи». Скорость разогрева системы прямо пропорциональна температуре «Подачи».

Терморегулятор ТК-5(в) востребован как измерительное средство, поэтому на заводе он настроен на диапазоны производимых измерений:

Параметр

Значение

Пределы измерения температуры

(-55÷+125) °C

Шаг при измерении температуры

1°C

Пределы регулирования температуры

(0÷+85) °C

Шаг при регулировании температуры

1°C

Дискретность индикатора

1°C

Ширина зоны гистерезиса

(1÷20) °C

Предельная токовая нагрузка выхода «Насос» (250В)

4,5А

Предельная токовая нагрузка выхода «Нагрев» (250В)

4,5А

Питающее переменное (50Гц) напряжение

(220±22) В

Потребляемая мощность

<3Вт

Степень защиты

IP20

Класс электрозащиты

2

Размер

70х70х90мм
