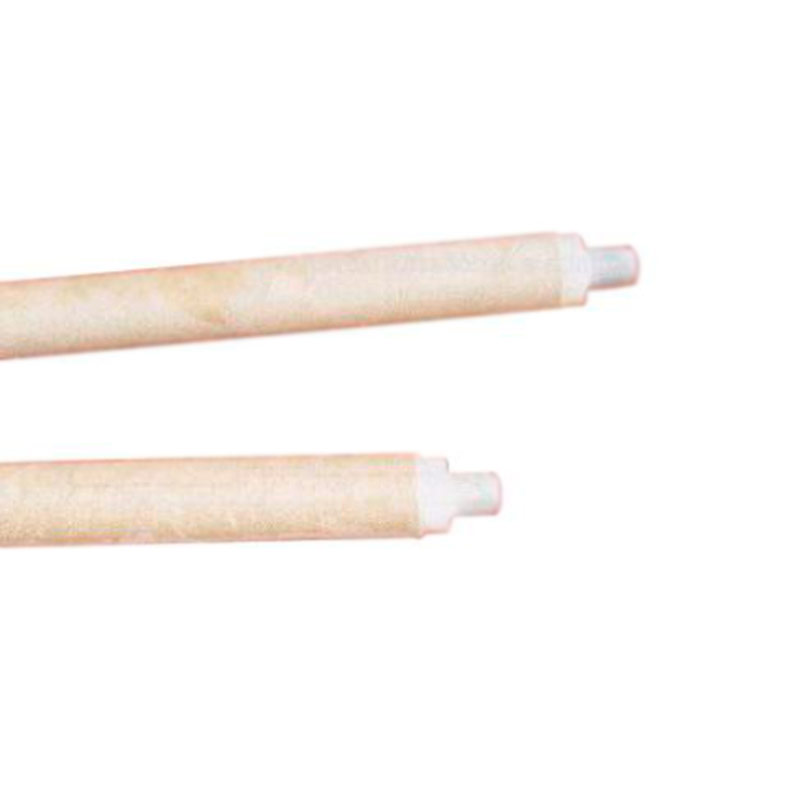

Блок преобразователей термоэлектрических БПТ-ПР
Описание
Блок преобразователей термоэлектрических БПТ-ПР предназначен для измерения температуры расплавленного металла, способом погружения изделия на короткий промежуток времени в измеряемую среду. Данное устройство разового применения. Блоки работают совместно с приборами температуры: ЛАР-1М, «Заря», КСП и т.д.
Примечания
- х - материал для защитного колпачка (в зависимости от среды замера):
- С - сталь;
- Л - латунь;
- А - алюминий;
- М - медь.
- L - общая длина блока преобразователя;
- l - длина участка сочленения железа с блоком преобразователя.
Характеристики
| Параметр | Значение |
| Рабочий диапазон измеряемых температур | от 1300 до 1800°C |
| Обозначение номинальной статической характеристики (НСХ) по ДСТУ2837-94 | B |
| Предел допустимого отклонения от НСХ | не более ±0,004°C от измеренного значения температуры |
| Сходимость показаний преобразователя, отражающая близость к нулю его случайных отклонений от НСХ | не более 0,0015°C от измеренного значения температуры |
| Длительность одного цикла измерения | 5 с |
| Масса БПТ-ПР | 800 г |
| Обозначение | Условное обозначение блока преобразователя | Общая длина блока преобразователя, мм | Длина участка сочленения железа с блоком преобразователя, мм | Масса, кг |
| ОГК 263.02.000-00 | БПТ-1ПР-Р-2кл-КЦ-х-480 | 480 | 426 | 0,2 |
| -00.01 | БПТ-1ПР-Р-3кл-КЦ-х-480 | |||
| 00.08 | БПТ-1ПР-Р-2кл-КЦ-х-570 | 570 | 518 | 0,24 |
| 00.09 | БПТ-1ПР-Р-3кл-КЦ-х-570 | |||
| 00.16 | БПТ-1ПР-Р-2кл-КЦ-х-930 | 930 | 876 | 0,4 |
| 00.17 | БПТ-1ПР-Р-3кл-КЦ-х-930 | |||
| 00.24 | БПТ-1ПР-Р-2кл-КЦ-х-1230 | 1230 | 1176 | 0,6 |
| 00.25 | БПТ-1ПР-Р-3кл-КЦ-х-1230 | |||
| ОГК 263.02.000-00.32 | БПТ-1ПР-Р-2кл-КС-х-480 | 480 | 426 | 0,2 |
| 00.33 | БПТ-1ПР-Р-3кл-КС-х-480 | |||
| 00.40 | БПТ-1ПР-Р-2кл-КС-х-570 | 570 | 518 | 0,24 |
| 00.41 | БПТ-1ПР-Р-3кл-КС-х-570 | |||
| 00.48 | БПТ-1ПР-Р-2кл-КС-х-930 | 930 | 876 | 0,4 |
| 00.49 | БПТ-1ПР-Р-3кл-КС-х-930 | |||
| 00.55 | БПТ-1ПР-Р-2кл-КС-х-1190 | 1190 | 1136 | 0,52 |
| 00.57 | БПТ-1ПР-Р-3кл-КС-х-1190 | |||
| 00.64 | БПТ-1ПР-Р-2кл-КС-х-1190-У | 0,80 | ||
| 00.65 | БПТ-1ПР-Р-3кл-КС-х-1190-У |
