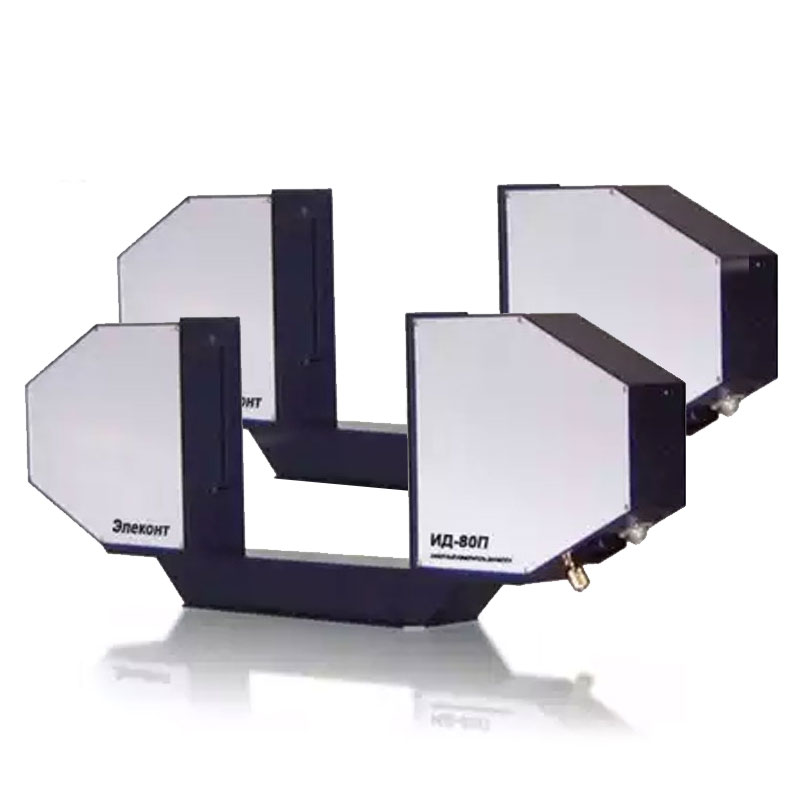

Система ИД-30/80-2П – высокоточный комплекс для измерения метрических параметров изоляционных оболочек, состоящий из двух измерительных головок бесконтактного типа и выносного вычислительного терминала, снабженного графическим дисплеем для отображения результатов измерений. Для более точного измерения предусматривается подключение энкодера метража кабеля, контролирующего транспортное запаздывание. В комплект поставки прибора входит: две измерительные головки, выносной вычислительный терминал, техническая документация.

Назначение Системы ИД-30/80-2П

Измерительный комплекс предназначен для точного определения диаметров жил проводов и кабелей, а также определения толщины их изоляционного покрытия в процессе производства кабельной продукции. Кроме того, устройство может использоваться для контроля расхода изоляционных материалов, вычисления абсолютных, а также относительных отклонений параметров толщины изоляции или диаметров жил от установленных нормами значений. Конструкция и функционал, в таком продукте, как система ИД-30/80-2П позволяют использовать комплекс в качестве составной части систем мониторинга и контроля производства. Для этих целей прибор снабжается опциональными интерфейсами Modbus и Profibus.

Устройство и работа

Измерительный комплекс использует входные параметры диаметров, получаемые с двух измерительных головок, устанавливаемых до и после экструдера. Вычисляя разницу между диаметром жилы кабеля и его диаметром с учетом обмотки, комплекс бесконтактным методом определяет толщину нанесенной изоляции, выводя конечные результаты на графический дисплей. В случае выхода показателей за допустимые пределы прибор подает соответствующий сигнал. Регулировка работы комплекса проводится с помощью специальных калибраторов (заказывается отдельно).

Тип используемой измерительной головки

ИД-30П

ИД-80П

Скорость работы лазера в процессе измерения, м/с

66,0

133,0

Погрешность проводимого измерения, мкм

В пределах ±5-20

Не более ±30

Диапазон измеряемого диаметра, мм

От 0,30 до 36,0

От 0,80 до 80,0

Количество координат измерения

1

Мощность, ВА, для:

Терминала вычислений

5,0

7,0

Измерительной головки

5,0

5,0

Параметры питания комплекса

220 В/50 Гц

Параметры релейных выходов

2 х 220 В/1,0 А

Допустимая температура рабочей среды, 0С

От 0 до +50

Уровень защиты комплекса:

Терминала вычислений

IP40

Измерительной головки

IP20

Габариты, мм

366х137х64

685х236х64

Вес, кг

Вычислительного терминала

1,7

1,7

Измерительной головки

3,6

4,6
