Измеритель ИК-1-ТК-3

Документация:
Паспорт(738.78 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель ИК-1-ТК-3 представляет собой прибор, предназначенный для выполнения измерений и преобразования сигналов, поступающих от потенциометрических датчиков.

Функциональность ИК-1-ТК-3

Предложенный измеритель отличается широкими возможностями, среди которых:

  • Поддержка масштабирования и индикации выполнимых измерений в единицах физической величины;
  • Возможность подачи предупреждающего сигнала о достижении контролируемой величиной граничного значения;
  • Возможность текущего конфигурирования за счет программирования унифицированного выхода, работающего в диапазонах 0÷5 ма, 0÷20 ма, 4÷20 ма;
  • Поддержка передачи информации и данных по собственному протоколу марки modbus с использованием интерфейса rs-485.

Конструкционные особенности

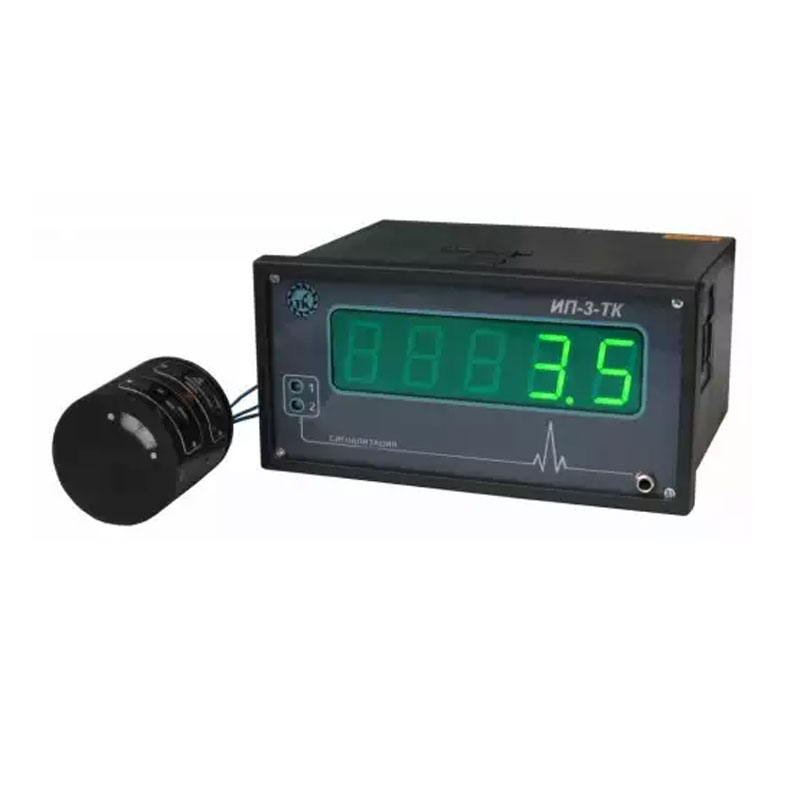

Прибор выполнен в виде корпусного устройства, к которому подключается потенциометричекий датчик. Степень защищенности прибора от проникновения влаги и пыли отвечает уровню IP41. Для создания управления и совершения настройки прибора должен использоваться переносной пульт или персональный компьютер (через порт RS-485). Сигнал, который поступает от датчика, преобразуется электронным модулем устройства, а полученная величина выводится на цифровом пятиразрядном светодиодном табло. Дисплей индикации расположен на передней панели измерителя.

Дополнительно к прибору может поставляться и первичный преобразователь (потенциометр).

Характеристики

Название параметра

Значение

Величина деления младшего разряда индикатора:

0,1

Значение погрешности при преобразовании токового сигнала от датчика:

не больше 0,05 мА

Эксплуатационные температуры:

от +50С до +500С

Величина сопротивления нагрузки на токовом выходе:

2000 / 600 Ом

Используемое напряжение питания измерителя:

220 В (переменный ток, 50 Гц);

24 В (постоянный ток)

Показатель потребляемой мощности прибором:

5 ВА

Размеры устройства:

144х74х120 мм

Монтажные размеры

щитовой вырез:

137х68 мм

монтажная глубина:

140 мм
