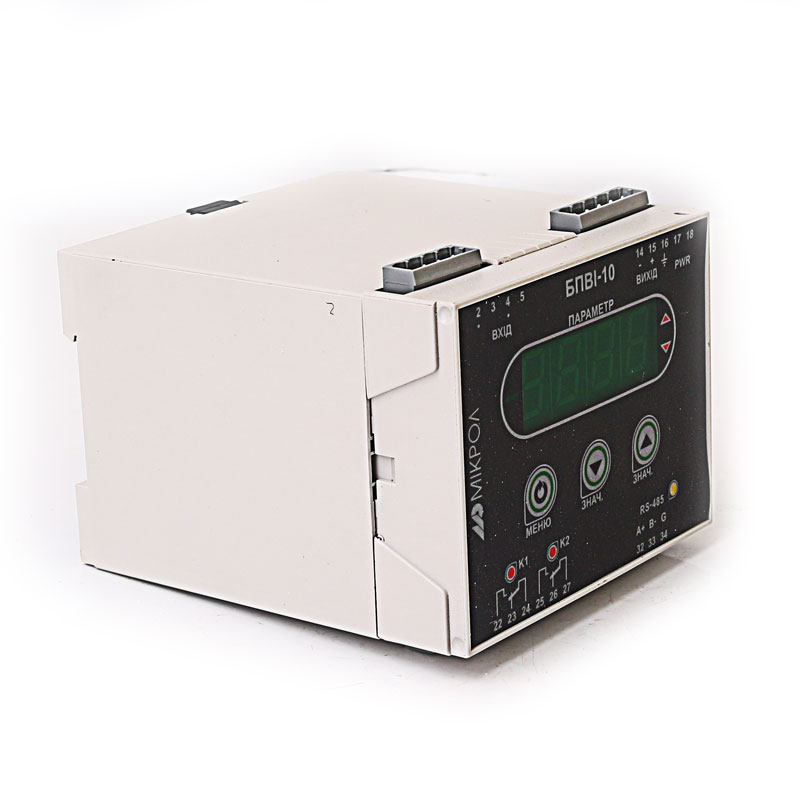

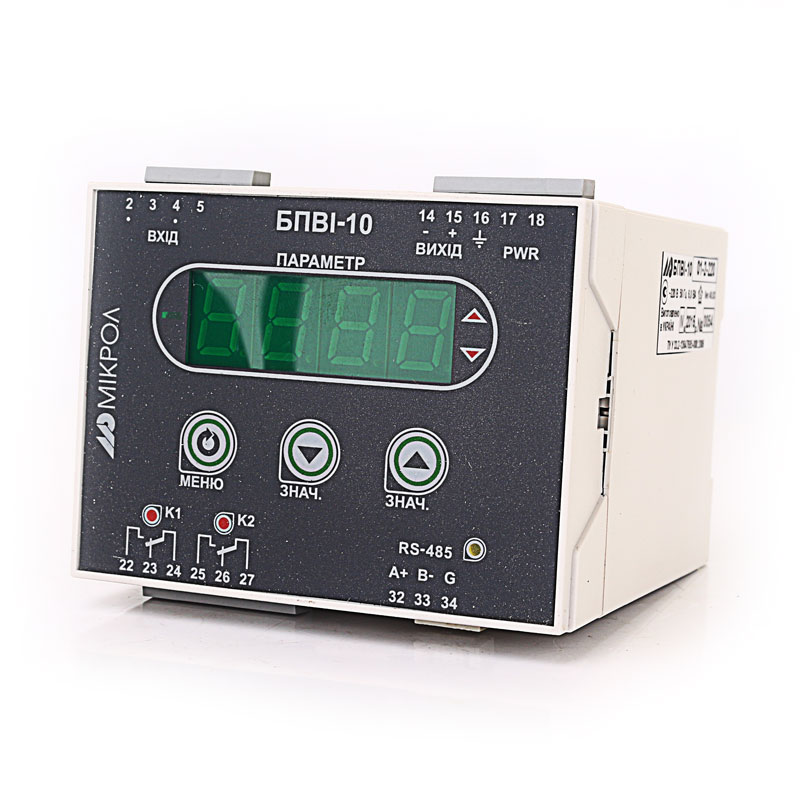

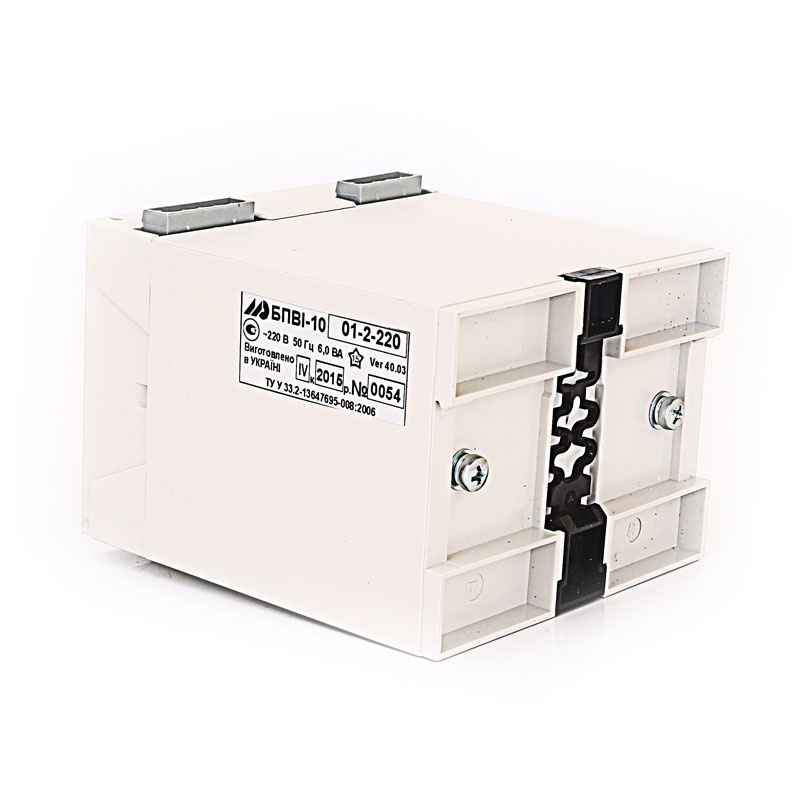

Блок БПВИ-10

Документация:
30591 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок БПВИ-10 является одновходовым измерительным устройством для определения параметров процесса взаимной индукции.

Назначение блока БПВИ-10

Блок преобразования сигналов взаимной индуктивности БПВИ-10 преобразует сигналы, возникшие в результате взаимной индуктивности, для последующего вычисления ее величины. Применение устройства целесообразно для:

  • Вычисления взаимной индукции,
  • Изменения входного сигнала по двух- или трехпозиционному закону,
  • Сигнализации выхода электрической величины за пределы диапазона,
  • Преобразования постоянного тока в унифицированный сигнал и т. Д.

Прибор используется в промышленном технологическом оборудовании для управления, контроля или автоматизации различных процессов, в том числе, измерения параметров газа (давлений, их разности, тяги и др.)

Устройство и работа

Блок БПВИ состоит из преобразовательного узла и управляющего модуля.

Преобразование двух сигналов (с задающего генератора и взаимоиндукционный), поступающих с дифференциального трансформатора, выполняет синхронный детектор. Затем преобразованный сигнал усиливается и подается на выходы и управляющий модуль.

В управляющем модуле происходит обработка сигнала для вывода на 4-разрядный индицирующий элемент в соответствии с настройками, заданными оператором с помощью клавиатуры. Здесь расположены 2 дискретных выхода, реализованных на реле (обладают свободной конфигурацией), и интерфейс сетевого обмена.

Характеристики

Название от Микрола

Блок БПВИ-10

Измерительный диапазон по входному сигналу

(0÷10) мГн

(-10÷+10) мГн

Сопротивление связующей линии

Емкость связующей линии

0,02мкФ

Ток на выходе

(0÷5) мА для нагрузки

(0[4]÷20) мА для нагрузки

Напряжение на выходе (опция)

(0÷10) В для нагрузки >2кОм

Пульсации на выходе

±0,25% от амплитуды

Точность индикации

±0,01%

Высота знака индикатора

14мм

Переменное напряжение выходного реле

Переменный ток выходного реле

8А (резистивная нагрузка)

3А (индуктивная нагрузка)

Постоянное напряжение выходного реле

(5÷30) В (резистивная нагрузка)

Постоянный ток выходного реле

(0,01÷5) А (резистивная нагрузка)

Длина сегмента линии интерфейса

Питающее напряжение

(170÷242) В (переменное 50Гц)

(18÷36) В (постоянное)

Мощность потребления переменного тока

6ВА

Ток постоянного питающего напряжения

Размер

100х110х115мм

Масса

Штука 600 грамм
