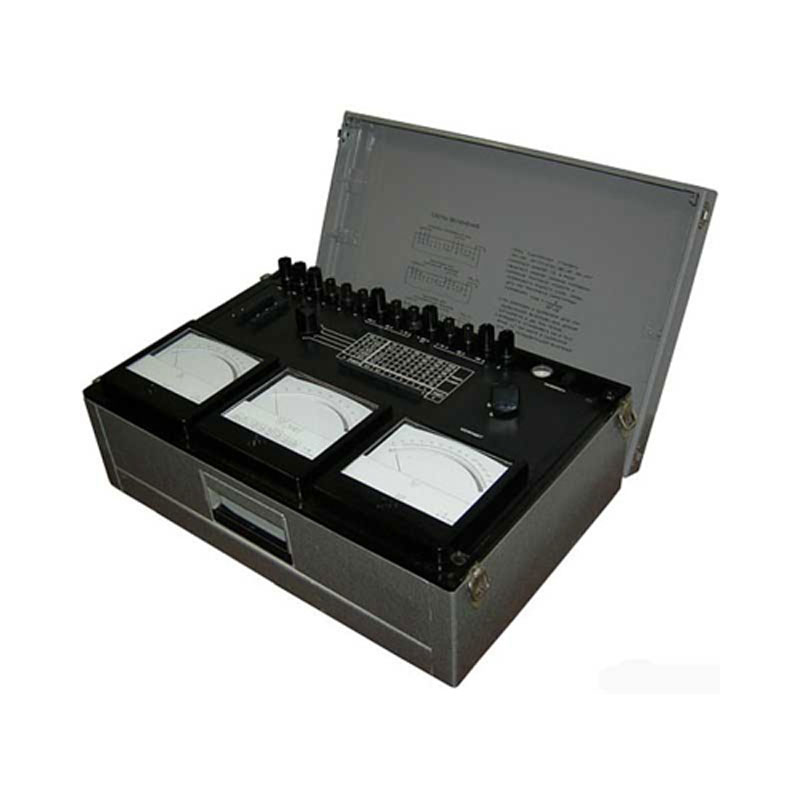

Прибор К505

Комплект измерительный К505 был разработан и выпускается для замеров физических показателей в цепях электрического тока при равномерных или неравномерных рабочих нагрузках фаз. Измеряется сила тока, напряжение либо мощность.

Основные заказчики данного продукта – это промышленные предприятия любой направленности; организации, занимающиеся монтажно-наладочными работами, энергетические системы либо измерительные лаборатории.

Рабочий процесс комплекта К505

Растяжки подвижной части вольтметра и амперметра К505 создают противодействующий момент. При этом значение натяжение растяжки имеет свои значения: амперметр 0,75N, вольтметр 0,75N, ваттметр – 1N.

Трансформатор УТТ-5М при помощи второй обмотки и проводников подключается к зажимам фаз комплекта. Первичную обмотку можно создать в процессе навивки витков провода, который проходит через отверстие по центру трансформатора, при соединении зажимов комплекта «Генератор» + «Нагрузка».

Работа с 3-х фазными цепями

Измеряя трехпроводные цепи трехфазного тока, схема должна иметь искусственно созданный ноль. При этом две из трех ветвей будут образовываться специальными сопротивлениями, а оставшаяся образуется при помощи параллельных цепей вольтметра и ваттметра. Амперметр в паре с последовательной цепью ваттметра могут подключаться к вторичной обмотке имеющегося трансформатора тока с током вторичной обмотки равной 5 А.

В приборе К505 присутствует два зажима с маркировкой «2» и «3» с перемычкой. Это позволяет подключать переменный ток к амперметру или ваттметру для полноценной проверки, без находящегося внутри трансформатора. Для этого процесса необходимо раскрутить и снять панель с обозначениями рабочих показателей. На данной панели находятся таблицы, которые показывают цены деления по параметрам (ток, напряжение, мощность) по отношение к общепринятыми величинами. Так же учитывается коэффициент трансформации трансформатора УТТ-5М. Ваттметр имеет жидкостное успокоение своей подвижной части, а амперметр в паре с вольтметром успокаивается воздушным способом. Длина описываемой шкалы примерно 11 см (с допуском в 1 см). Показания снимаются благодаря стрелочным указателям.

Длина составляет 50,5 см, ширина 33 см, высота 19 см. Вес всего комплекта составляет 15 килограмм.

Вид прибора

Конечное значение диапазона измерений

Частота, Гц

Различные примечания

нормальное значение

рабочее значение

Амперметр, A

0,5

1

2,5

5

10

45 – 65

66 – 500

15

50

100

150

200

300

600

50

при эксплуатации трансформатора УТТ-5М

Вольтметр, V

30

45 – 65

75

65 – 400

150

300

450

600

65 – 500

Комплект К505 может быть изготовлен в двух вариациях на выбор.

  1. К505 – вариант прибора, который должен эксплуатироваться исключительно в закрытом, хорошо отапливаемом помещении. Должны быть созданы условия подобные умеренному климату, а именно окружающая температура от 10 до 35 градусов выше нуля, и влажность не должна превышать 80 % (при показателе в 25 градусов).
  2. К505 Т4.1 – прибор выполненный в тропическом исполнении. Температура в закрытом помещении должна колебаться от 1 до 45 градусов. Влажность также должна не превышать 80%.

Комплект измерительный в своем составе имеет следующие приборы:

  1. амперметр и вольтметр (электромагнитная система);
  2. ваттметр (ферродинамическая система);
  3. фазоуказатель;
  4. собственный трансформатор тока, который расположен в специальной ячейке.

Приборы, встроенные в комплект имеют класс точности 0,5; класс точности УТТ-5М равен 0,2.

Комплект поставки

  • Техническое описание и инструкция по рабочей эксплуатации.
  • Паспорт.
  • Комплект измерительный К505.
  • Два шнура.
