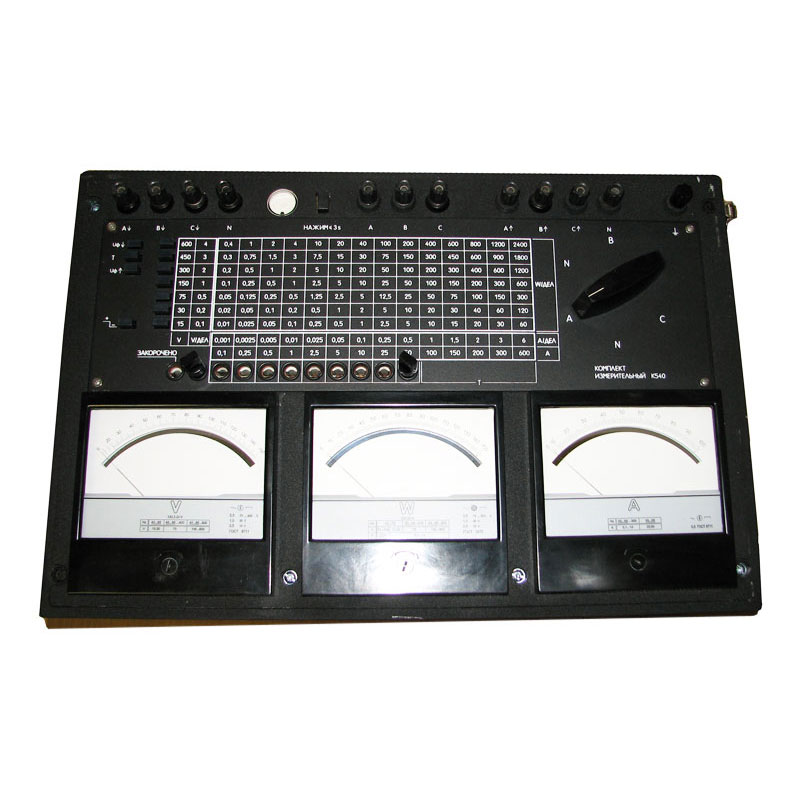

Комплект измерительный К540

Комплект измерительный К540 ТУ 25-7516.0032-88 предназначен для измерений тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных сетях переменного тока при равномерной и неравномерной нагрузке фаз. При измерении в трехфазных и четырёхфазных сетях комплект обеспечивает поочерёдно измерение напряжения, тока и мощности в каждой фазе. Суммарная мощность в трехфазной сети определяется путём измеренных мощностей в каждой фазе. Встроенный фазоуказатель выполнен в виде асинхронного двигателя с коротко замкнутым ротором. Последовательность фаз определяется по направлению вращения диска фазоуказателя.

Принцип работы комплекта К540

Трехфазные и четырехфазные сети поочередно можно измерять на значения тока, мощности и напряжения, но обязательно нужно измерять каждую фазу. В трехфазной сети суммарную мощность можно определить при помощи измерения мощности в каждой рабочей фазе. Фазоуказатель, который встроен в комплект К540, является двигателем асинхронного типа. Данный двигатель имеет короткозамкнутый ротор. Так же стоит заметить, что последовательность фаз можно определить по направлению рабочего вращения диска данного фазоуказателя.

Сферы применения

  • Применяется в быту.
  • Металлургическое, химическое, машиностроительные и прочие производства.
  • Энергетические лаборатории.
  • Монтажные предприятия.

Климатическое исполнение

Комплект измерительный К540 полноценно, нормально функционирует в условиях умеренного климата. Обязательным условием должно быть эксплуатирование оборудования в сухом, закрытом помещении с хорошим отоплением, где температура не падает ниже 10 градусов и не поднимается выше 35 градусов. Важно не превышать уровень влажности с максимальной точкой в 80% (при 25 градусах).


Наименование установленного прибора
Финальное значение в диапазоне измерения Границы частот Дополнения
В пределах нормы В рабочем процессе
 Амперметр, А

0,1

0,25

0,5

1

2,5

5

10

45 Hz - 65 Hz 65 Hz - 500 Hz Без дополнений

25

50

-

100

150

200

300

600

50 Hz
Используется трансформатор УТТ-5М
Вольтметр, В

15

30

45 Hz - 65 Hz -
75 65 Hz - 400 Hz

150

300

450

600

65 Hz - 500 Hz

Комплект К540:

  • два шнура для подключений;
  • номерной паспорт на изделие;
  • инструкция по эксплуатации;
  • техническое описание.
