Объединенная диспетчерская система «Фотон-ОДС» является электротехническим оборудованием, выполняющим контрольно-управляющие функции над инженерными системами:

  • гражданских,
  • производственных,
  • административных

объектов.

Предназначение

Использование данной системы позволяет:

  • собирать информацию о рабочих режимах и параметрах, а также текущем состоянии инженерного оборудования,
  • отображать собранную информацию на удаленном пульте диспетчера,
  • реализовать двухстороннюю громкоговорящую связь следующих типов: «диспетчер–пассажиры» и «диспетчер–техперсонал».

Устройство и работа

Система «Фотон-ОДС» выполняет комплексную диагностику инженерного оборудования, располагающегося в пределах одного объекта (здания) или разнесенного по различным объектам. Такая функция позволяет при некорректной работе контролируемого оборудования (в том числе, при возникновении аварийных состояний) выполнять оперативное оповещение ремонтных служб. Также достигается предотвращение незаконных проникновений в служебные помещения, в которых расположено контролируемое оборудование.

Для связи между пультом и щитами можно использовать:

  • двухпроводную линию (обеспечивает подключение не более 31-го щита),
  • сеть Ethernet,
  • канал GSM.

В последних двух случаях подключаться к пульту могут неограниченное количество щитов, расположенных на любом расстоянии.

В функции щитов входит:

  • контроль фазных напряжений,
  • прием информации с датчиков,
  • управление внешними устройствами релейным элементом,
  • обеспечение работоспособности переговорных модулей,
  • обмен информацией с пультом.

Переменное коммутируемое напряжение реле

< 250 В

Коммутируемый ток реле

< 16 А

Измерительный температурный диапазон

(-10 ÷ +85)°C

Измерительная погрешность по температуре

±0,5°C

Питающее переменное (50Гц) напряжение

200 + 20 В

Питающее аварийное постоянное напряжение

12,6 В

Длина двухпроводного соединительного кабеля

< 5 км

Контролируемое фазное напряжение

380 В (50 Гц)

  • пульт диспетчера (принимает и отображает информацию со щитов, обеспечивает двухстороннюю связь),

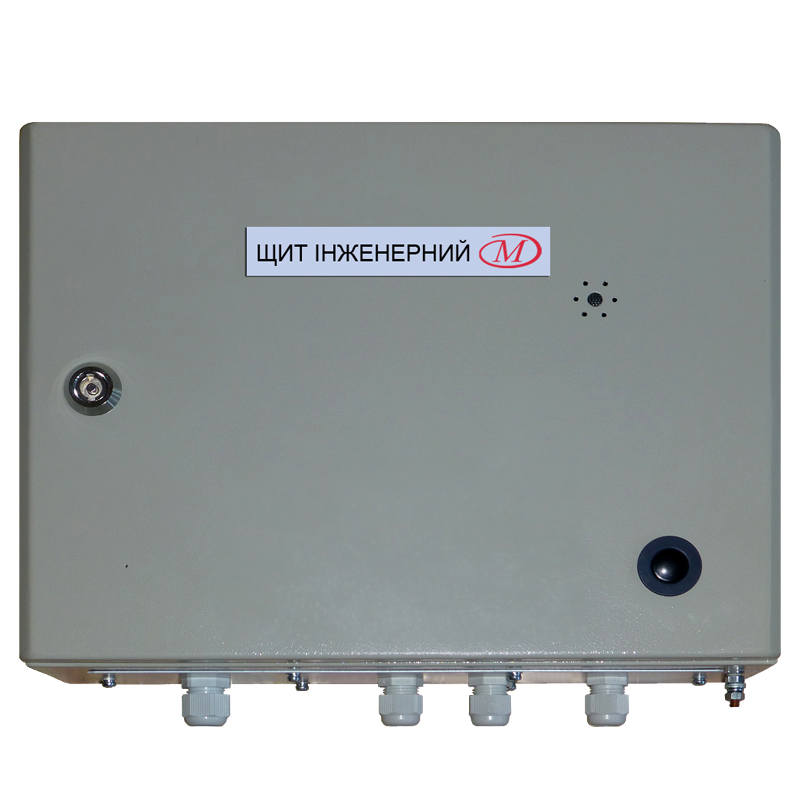

  • щитовой инженерный модуль,
  • щитовой лифтовой модуль,
  • выносной переговорный модуль (подключается к щитам),
  • цифровой термодатчик (измеряет температуру и передает результаты измерений в щит).
