Измеритель МЕТРАЖ-100

Главным плюсом гусеничных измерителей по длине кабеля серии Метраж-100 перед негусеничными модификациями являются максимально точные показатели измерений. Такие характеристики достигнуты за счёт следующих особенностей измерителей серии Метраж-100:

  • Благодаря своей конструкции серия Метраж-100 не деформирует кабель;
  • Любое деформируемое изделие будет выпрямлено вращающимися колёсами;
  • Наличие функции, предотвращающей проскальзывание кабеля;
  • Отсутствие вибрации на мерном колесе при большой скорости.

Ещё одной важной особенностью конструкции является остановка вычислений после выхода измеряемого кабеля из роликов.

Назначение измерителя Метраж-100

Измеритель Метраж-100 используются на производственных предприятиях для вычисления длины кабеля диаметром до 100 миллиметров. Кроме этого, изделия серии Монтаж-100 широко применяются на предприятиях торговли и в кабельной промышленности.

Модели 100-И и 100-ИР применяются для измерения кабелей длиной от 50 метров. Сфера использования данных модификаций практически не ограничена.

Для осуществления измерительных работ на коротких отрезках кабелей целесообразно использовать модель 100-ЭР.

Для тех видов производства, где необходимо одновременно с измерением осуществлять маркировку кабеля, необходимо использовать модификацию Метраж-100-ЭМ. Эта модель примечательна тем, что в её комплектацию входит контроллер, отслеживающий и предотвращающий повторную маркировку при отмотке кабельного материала в противоположную сторону.

Устройство и работа

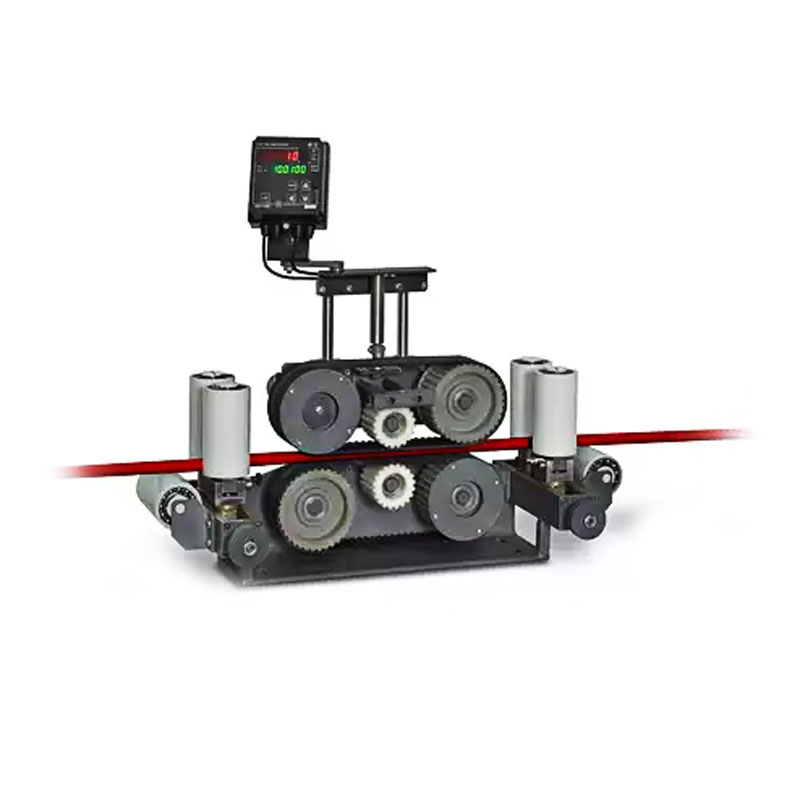

Измеритель серии Метраж-100 представляет собой движущиеся ролики, оснащённые гусеницами. Направляющие ролики имеют самоцентрирующуюся сводящуюся конструкцию. А передние ролики, созданные для удобства загрузки кабеля, сделаны откидными. Для начала измерения необходимо подать кабель в направляющие ролики и запустить программу вычисления на контроллере.

Модель

Метраж-100-И

Метраж-100-ИР

Метраж-100-ЭР

Метраж-100-ЭМ

Рабочие характеристики:

Измеряться может кабель с любым диаметром

 От 5 мм до 100 мм

Максимально допустимая скорость

300 мм/минута

Размер погрешности при вычислении длины

примерно 0,2 %

Вычисление длины происходит с дискретностью

1,44 см

1,44 см

0,139 см

0,139 мм

Каким является механический преобразователь

Тип гусеничный

Вариант энкодера (электрический преобразователь)

Индуктивный вариант

инкрементальный вариант

Наличие функции «реверсивный счет»

Отсутствует

Присутствует

Присутствует

Присутствует

Конструктивная составляющая:

Габариты в сантиметрах

65 х 55 х 30

Масса (граммы)

35 000
