Прибор К506

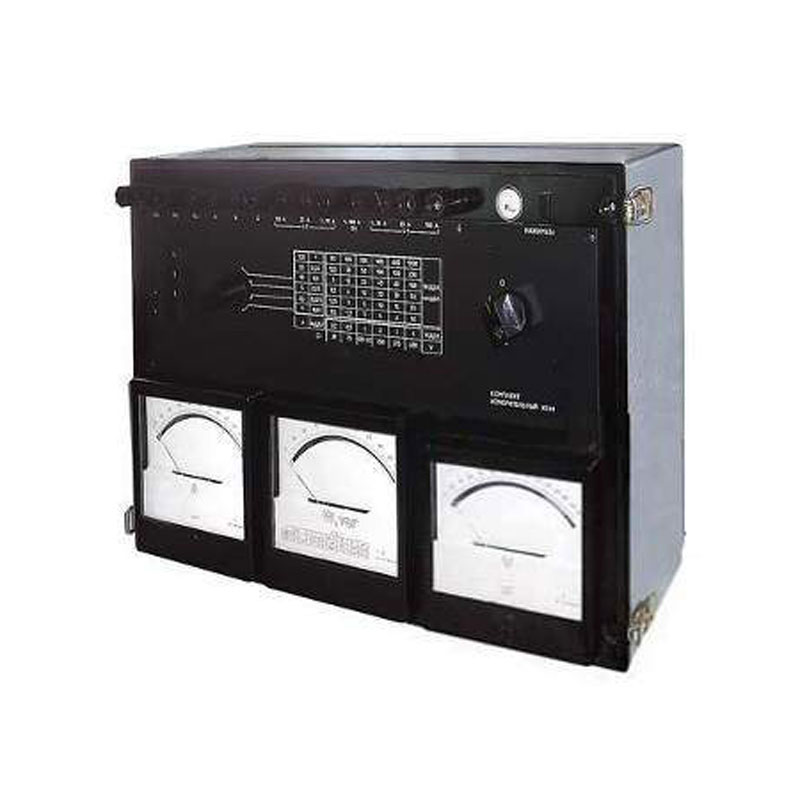

Комплект измерительный К506 – это прибор, служащий для проведения измерений активной и реактивной мощности, силы тока и напряжения в 3-х проводных и трех фазных цепях электрического тока. При этом нагрузка фаз может быть равномерной и неравномерной. Также комплект применяется для измерения параметров в однофазных электрических цепях переменного тока.

  • Приборы комплекта К506 имеют класс точности 0,5.
  • Конечные значения пределов измерения:
    • вольтметра – 150, 300, 450, 600 В;
    • амперметра – 1, 2.5, 5, 10, 25, 100 А.

Таблица с показателями для трехфазных (трехпроводных) цепей

Значение номинального тока, А Конечные значения измерения мощности комплекта (для номинального или нормального напряжения), kW
100 - 125 В 250 В 375 В 600 В
1 0,2 0,4 0,6 1
2,5 0,5 1 1,5 2,5
5 1 2 3 5
10 2 4 6 10
25 5 10 15 25
100 20 40 60 100

Таблица для показателей в однофазной цепи

Ток (номинальное значение), А Конечные значения измерения мощности комплекта (для номинального или нормального напряжения), kW
100 - 125 В 250 В 375 В 600 В
1 0,1 0,2 0,30 0,5
2,5 0,25 0,5 0,75 1,25
5 0,5 1 1,5 2,5
10 1 2 3 5
25 2,5 5 7,5 12,5
100 10 20 30 50

Дополнительная информация

  • Комплект К506 это ремонтируемое и восстанавливаемое оборудование.
  • Прибор работает в нормальной области частоты – от 45 до 65 Герц.
  • Вес составляет 16 кг.
  • Размеры: длина 50,5 см, ширина 33 см, высота 19 см.
  1. Комплект измерительный К506.
  2. Документы: паспорт, техническое описание и инструкция по эксплуатации.
