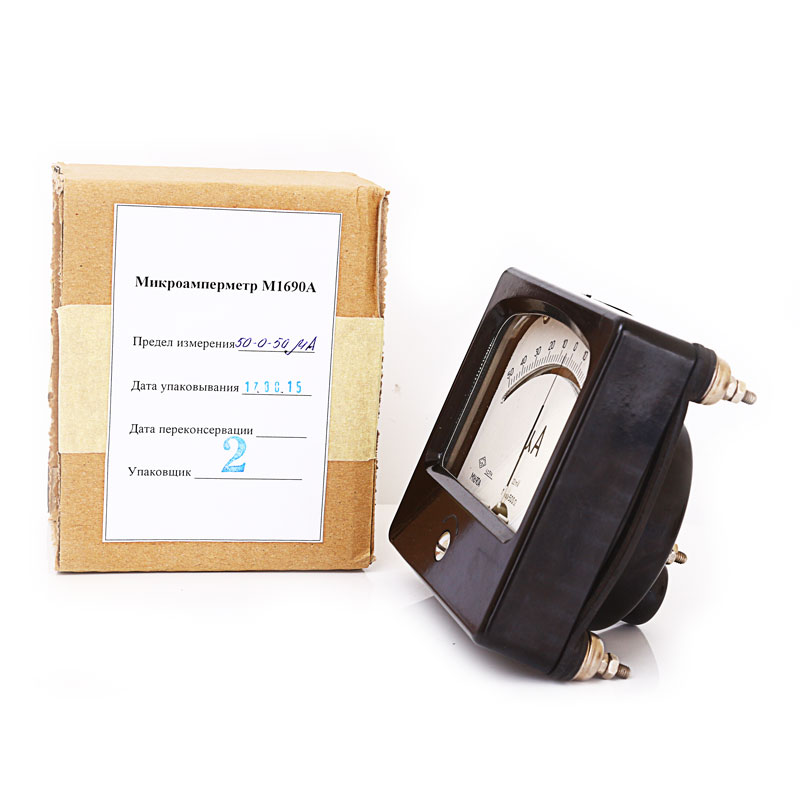

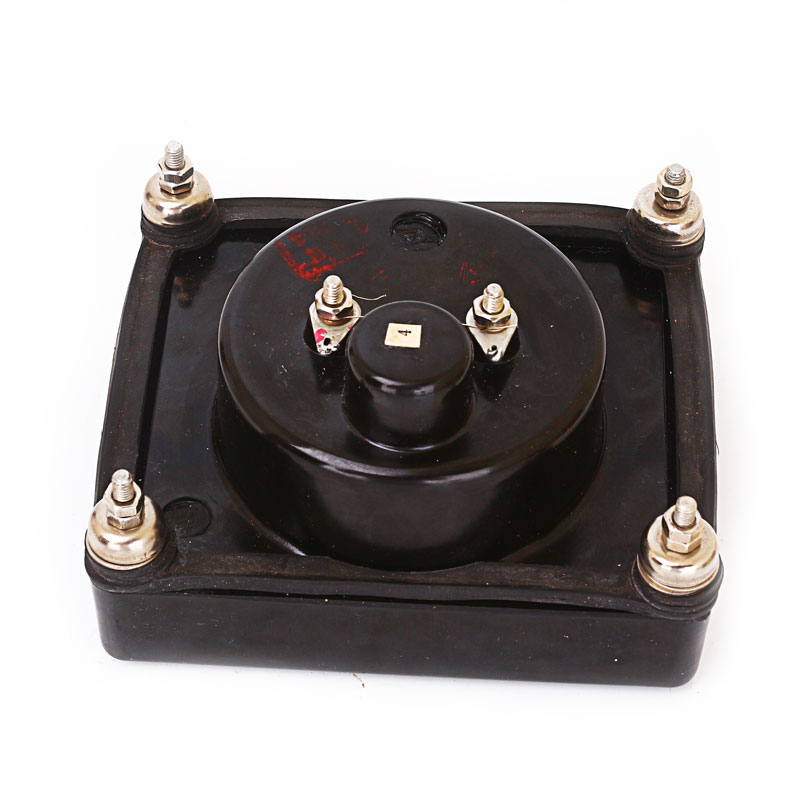

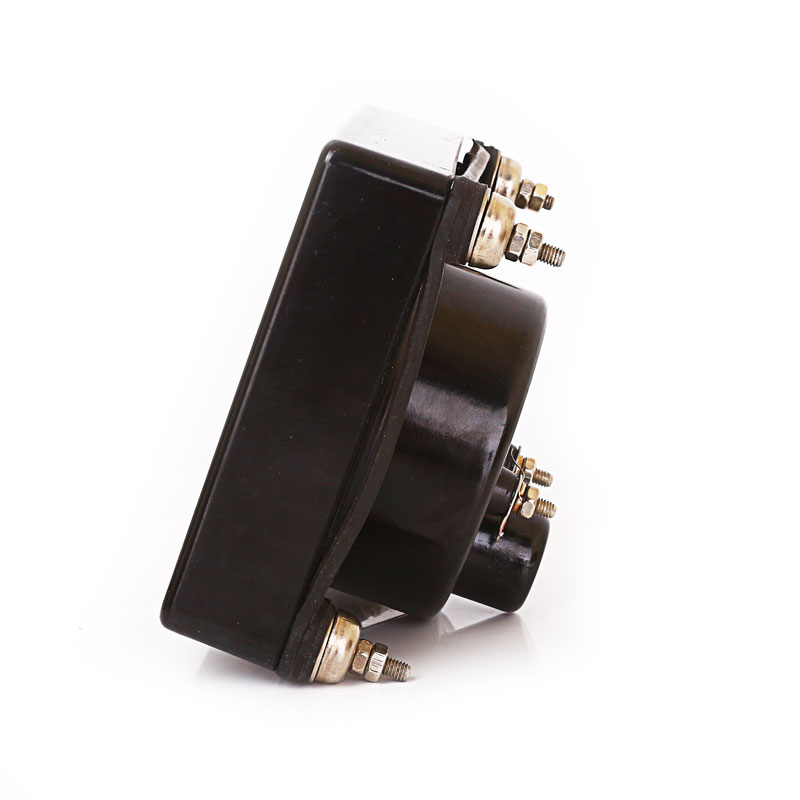

Измерительный прибор М1690А

Амперметр М1690А, миллиамперметр М1690А, микроамперметр М1690А – это компактный измерительный прибор, который используется для измерения силы в постоянном варианте тока в полевых условиях.

Общее описание приборов М1690А

Конструкция устройства состоит из следующих деталей:

  • Корпус пластиковый из материала, обладающего устойчивостью к вибрации и механическим ударам.

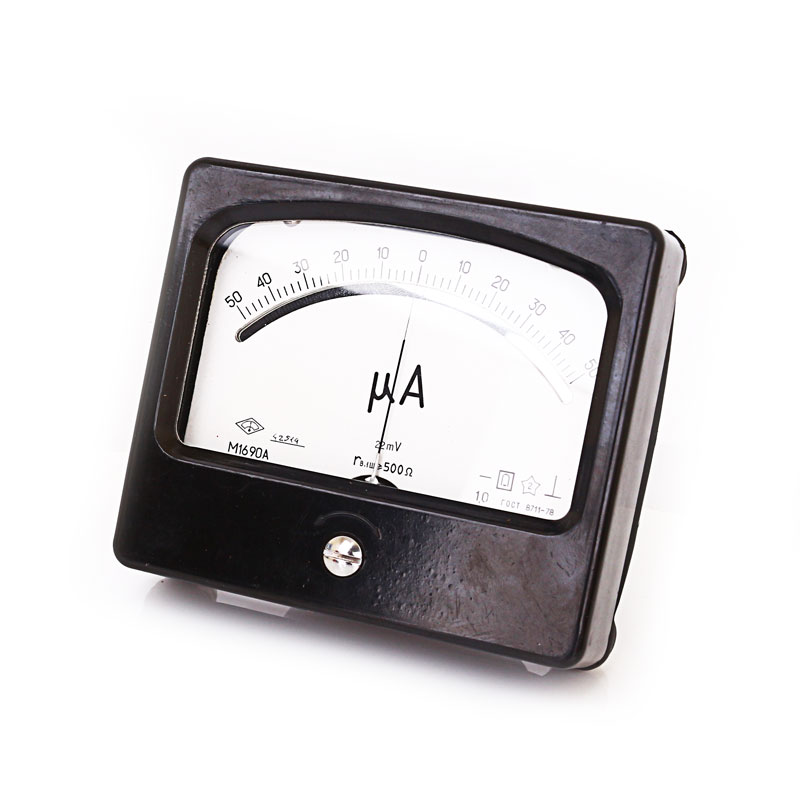

  • На передней панели расположена стрелочная шкала с нанесенным диапазоном показателей.

Подвижная стрелка зафиксирована на растяжках и для приведения измерительных значений в первоначальное положение используется механический противовес.

Рабочее положение нашего прибора М1690А измеряющее показатель Ампер, может быть или вертикальным или горизонтальным для различных моделей.

По индивидуальным заказам выпускаются модели со специальными шкалами в соответствии  с потребностями рабочего процесса.

Прибор по весу легкий, для крепежа удобный и простой по рабочей эксплуатации. Характеризуется как высокоточное и универсальное устройство, которое может использоваться самостоятельно или интегрируется в измерительную аппаратуру общего назначения.

Замер показаний производится в любых электрических цепях, работающих на постоянном токе.
Работа измерительных приборов

Любой из этих приборов работает для измерения точного значения силы тока в условиях повышенной вибрации, механических колебаний и широкого температурного диапазона. Защищен от попадания пыли и посторонних частиц. Выпускается в двух параметрах – обычном и тропическом.

Прибор предназначается для установки в панели испытательной и измерительной аппаратуры, как стационарной, так и переносной.

Широко применяется в оборонных отраслях и различных электроустановках энергетической промышленности.

Конструкция амперметра и вольтметра М1690А

Принцип работы, который используется в этой модели, это зависимость использования взаимодействия между магнитным постоянным полем и током, проходящим по подвижному контуру.

В измерительном процессе участвуют:

  • внешний магнит, образующий магнитоэлектрическую систему,
  • кольцевое ярмо замкнутого цикла,
  • сердечник, который крепится на обойме
  • полюсные наконечники
  • растяжки, удерживающие подвижную стрелку
  • амортизационные пружины.

Движение стрелки ограничено по осевому и радиальному направлению.

Вариации заказа: Амперметр М1690А, миллиамперметр М1690А, микроамперметр М1690А.

  • В зависимости от модели конечные значения измеряемых показателей составляют от 25 до 500 мкА.
  • Класс точности измерения – первый
  • Допустимая погрешность измерений составляет не более 1%.
  • С момента включения до выхода в рабочее состояние проходит 1 мин.
  • Скорость измерения одного показателя – 4 сек.
  • Средний срок эксплуатации – около 8 лет или 32,5 тысячи рабочих часов.
  • Работает при высоком уровне влажности – до 98%.
  • Габариты – 12/10,5 /7,6 см
  • Вес одного экземпляра – 0,7 килограмма
