Измеритель ИК-1-ТК-4

Документация:
Паспорт(767.34 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель ИК-1-ТК-4 относится к измерительно-преобразовательной аппаратуре, которая обеспечивает возможность определения линейного смещения деталей различных механизмов в процессе их работы. Предложенное устройство позволяет определять такие механические величины, как величину прогиба и биение вала относительно подшипников, на которых он установлен.

Применение измерителя ИК-1-ТК-4

Прибор предложенного типа отличается следующими функциональными возможностями:

  • Поддерживается возможность установки одного или двух измерительных датчиков;
  • Поддержка цифровой индикации значений измеряемой величины в миллиметрах;
  • Возможность пользователем выбирать алгоритм вычисления биения и прогиба в процессе работы с прибором;
  • Поддержка сигнализации, свидетельствующей о достижении контролируемых параметров граничных значений;
  • Поддержка измерений максимальных значений контролируемых параметров;
  • Возможность установки временного интервала срабатывания реле.

Устройство прибора и его функционирование

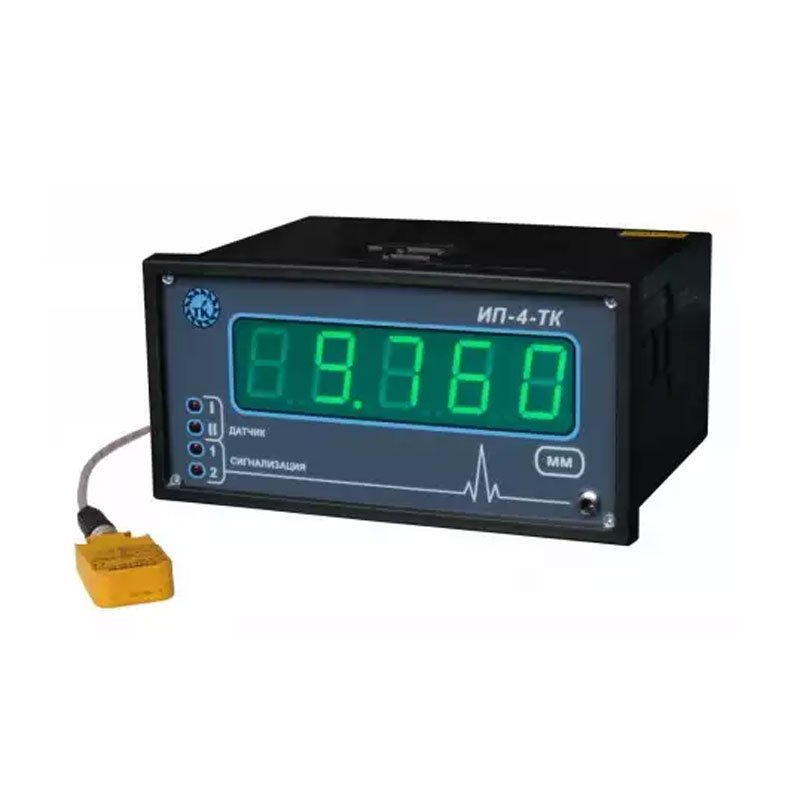

Прибор выполнен в виде монолитного корпуса, который отличается высокой надежностью. Степень защищенности от проникновения влаги и пыли составляет IP41 для измерителя и IP67 для используемого датчика. Для подключения датчиков используются коммутационные разъемы, которые вынесены на заднюю панель прибора. Цифровой светодиодный дисплей, используемый для визуализации измеряемых параметров, расположен на лицевой панели корпуса. Дисплей отображает цифры с величиной знака в 20 мм. Для их высвечивания применяются светодиоды зеленого цвета.

Для измерения смещения ротора используют индуктивные датчики перемещения. Питание датчиков формируется при помощи самого измерителя, а для точности их работы предусмотрена возможность калибровки. Рабочий выход измерителя поддерживает конфигурирование при помощи программирования и может работать с унифицированными сигналами в диапазонах 0…5, 0…20 и 4…20 мА.

Характеристики

Параметр

Числовая величина

Верхнее значение диапазона измерений:

0.5÷10 мм (зависит от используемых датчиков)

Используемые частоты при измерении

биения:

4·10-3…100 Гц

прогиба:

2·10-3…8 Гц

Предельная погрешность при измерении прогиба:

не больше3%

Цена деления младшего разряда на индикаторе:

0,01 мм

Значение питающего напряжения на датчиках:

от 15 до 28 В

Величина потребляемой мощности:

8 ВА

Габаритные размеры:

14.4х7.4х12.0 см

Установочные габариты:

13.7х6.8 мм (для выреза в щите), 14.0 см (величина монтажной глубины)
