Ф5093

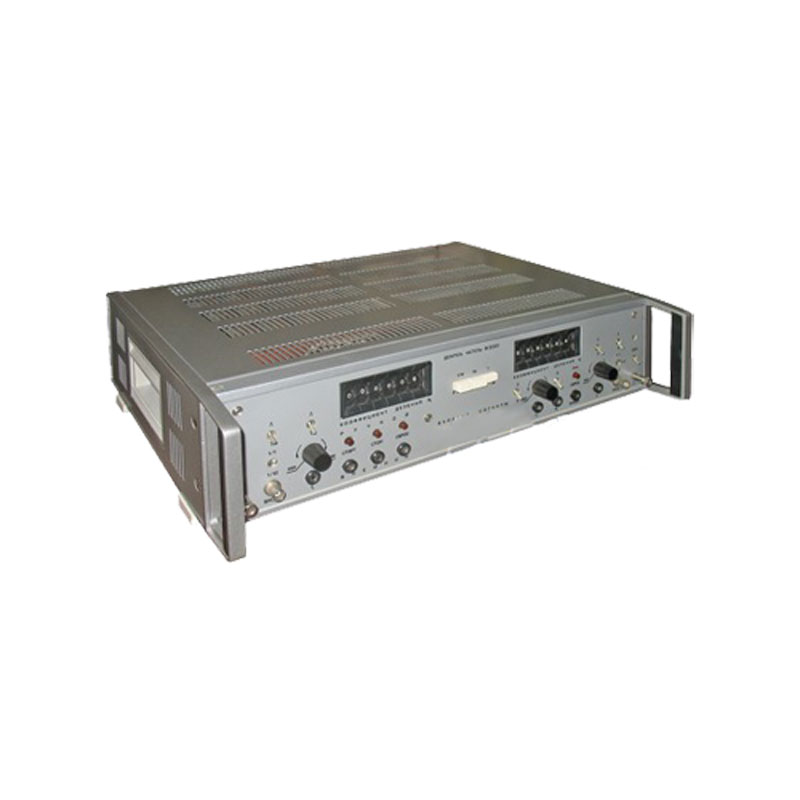

Делитель частоты Ф5093 - предназначен для деления частоты и работает в трех основных направлениях:

  1. применяется для деления рабочей частоты в следовании электросигналов согласно заданным коэффициентам деления по двум рабочим каналам.
  2. Ф5093 служит как двухканальный счетчик, имеющий собственную предустановку.
  3. Делитель частоты осуществляет процесс формирования различных сигналов от образцовых частот, также формирует длительности импульсов, интервалы времени, а так же количество импульсов.
  • Во внутренней части кварцевого генератора, относительная погрешность обычно находится на уровне ±1 * 10-6. Данный показатель сохраняется на протяжении десяти дней с момента настройки делителя частоты Ф5093.
  • Диапазоны частоты рабочих напряжений входного сигнала указаны ниже в таблице

Вид входа

Вид сигнала

Диапазоны частоты

Диапазоны возможных напряжений

аттенюатор 1:1

аттенюатор 1:10

Тип А, тип Б

синусоидальный вид

10 Гц – 1 МГц

от 1 до 10 Вольт (эфф)

от 10 до 30 Вольт (эфф)

импульсный тип с любой полярностью

0,1 Гц – 1 МГц

от 1 до 10 Ампер (ампл)

от 1 до 30 Ампер (ампл)

Кинематормерный вход

синусоидального вида

10 Гц – 100 кГц

от 1 до 3 В (эфф)

  • В любом канале делителя Ф5093, существует возможность выставить определенный диапазон коэффициента процесса деления, он варьируется от 1 до 999 999. с дискретностью равной 1.
  • Число N имеет погрешность на переключателе, при этом он соответствует определенному коэффициенту деления. Погрешность возможного формирования выставленного числа импульсов полностью отсутствует.
  • Во время ручного запуска делителя погрешность подсчета импульсов отсутствует. Если запускать прибор при помощи внешнего стартового импульса, то погрешность может составить всего, лишь один импульс в большую сторону.
  • Управление процессом работы прибора осуществляется благодаря каналам  с названиями «Старт», «Сброс», «Стоп». При этом управление осуществляется одиночными импульсами , длиной не меньше 1 миллисекунды. Импульсы являются внешними, с положительной полярностью.
  • В таблице ниже предоставлены значения входных сопротивлений и входные емкости.

Таблица входных данных

Вид рабочего параметра Название канала прибора Ф5093
Вход «А» Вход «Б» «Старт» «Стоп» «Сброс» (двух каналов)
Сопротивление (входное), кОм 47 4,7
Емкость (входная), пФ 50 100

Основные параметры

  • Входные импульсы в канале А и канале Б, имеют длину 0,5 миллисекунды.
  • Установление рабочего режима осуществляется за час после включения прибора в сеть.
  • Питание от сети с напряжением 220 Вольт.
  • Потребляемая мощность 60 ВА.
  • Размеры: длина 49 см, ширина 38 см, высота 13 см.
  • Вес 11 килограмм.
  1. Делитель частоты Ф5093.
  2. Паспорт и техническое описание.
  3. Кабеля: 2 высокочастотных, 4 специальных.
  4. Зажимы - 2шт.
  5. Запасные предохранители - 2шт.
