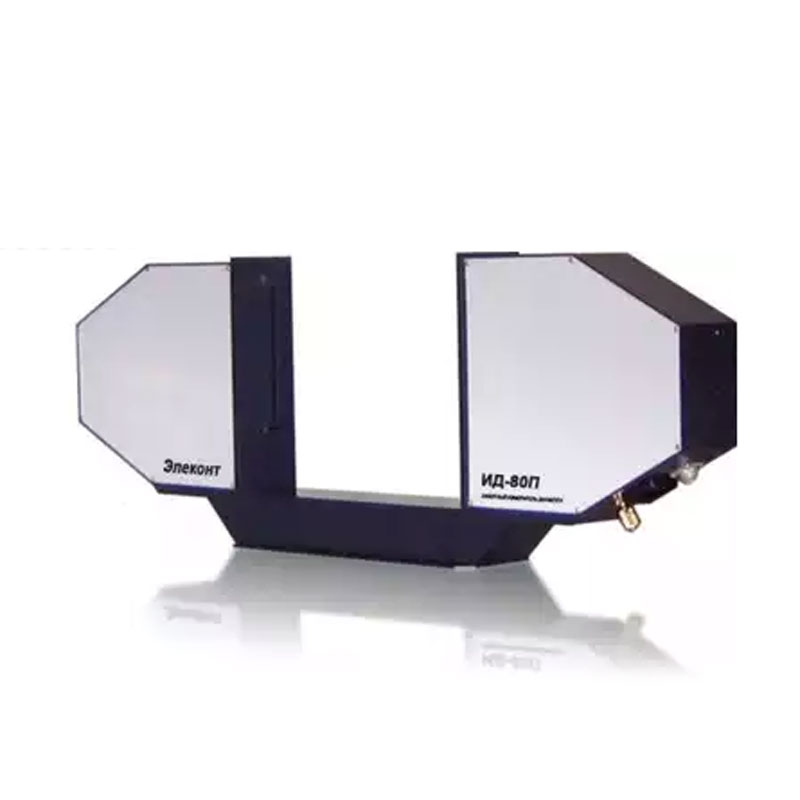

Измеритель диаметра ИД-80П

Измеритель диаметра ИД-80П – однокоординатный измеритель диаметра кабельной продукции, оснащенный лазерной измерительной головкой. Функционирует по принципу бесконтактного замера тестируемого кабеля, снабжен выносным вычислительным модулем с тремя системами индикации: стрелочный указатель, отображающий величину отклонения диаметра кабеля от заданных параметров, светодиодные индикаторы выхода значений за верхний и нижний допуски, а также 7-сегментный ЖК-дисплей с цифровым отображением данных о фактическом диаметре кабеля. В комплект поставки устройства входит монтажная стойка с измерительной головкой, выносной вычислительный модуль и техническая документация.

Назначение измерителя ИД-80Р

Измеритель ИД-80П предназначений для бесконтактного контроля диаметра кабельной продукции в процессе ее непосредственного производства. Технические возможности устройства позволяют измерять кабельную продукцию большого сечения. Измеритель диаметра может использоваться в качестве составной части систем контроля и мониторинга производственных процессов. Для этих целей прибор дополнительно укомплектовывается интерфейсными разъемами типа Modbus и Profibus. Кроме того, возможна поставка прибора в комплектации ИД-80ПС, предназначенной для контроля диаметра и положения провиса кабельной продукции в вулканизационной трубе.

Устройство и работа

Прибор состоит из монтажной стойки, на которой смонтирована лазерная измерительная головка, определяющая диаметр тестируемого кабеля. Полученные данные поступают в выносной вычислительный модуль и после обработки отображаются на передней панели модуля при помощи соответствующих систем индикации. Проверка и настройка устройства осуществляется при помощи специального набора калибров (заказывается отдельно).

Тип измерений

Бесконтактный, лазерный

Скорость работы лазерной головки, м/с

133,0

Количество совершаемых измерений, в секунду

90

Количество координат измерений

1

Диапазон измеряемых диаметров, мм

От 0,8 до 80,0

Допуск погрешности измерений, мкм, не более

±30,0

Параметры питания устройства

220 В/50 Гц

Мощность, ВА

вычислительного модуля:

5,0

стойки с измерительной головкой:

5,0

Параметры релейных выходов

2 х 220 В/1,0 А

Допустимая температура рабочей среды, 0С

0…+50

Уровень защиты

вычислительного модуля:

IP40

стойки с измерительной головкой:

IP20

Габариты, мм

685х236х64

Вес, кг

вычислительного модуля:

1,7 кг

стойки:

10,0 кг
