Измеритель угла наклона ИК-10-ТК относится к измерительным устройствам, используемым для мониторинга работы и состояния турбин. При помощи предложенного прибора можно измерять угол наклона контролируемых объектов по отношению к горизонтальной плоскости и отображать полученные результаты на цифровом дисплее.

Функциональные возможности измерителя ИК-10-ТК

Измеритель ИК-10-ТК поддерживает реализацию следующих функций:

  • Получение сигнала от датчиков измерения углов;
  • Цифровая индикация полученных результатов на дисплее в единицах мм/м;
  • Возможность контроля двух параметров и сигнализирования о достижении ими граничного значения;
  • Использование встроенной защиты от ложных срабатываний и перебоев питания;
  • Поддержка программирования унифицированного токового выхода (0-5 ма; 0-20 ма; 4-20 ма);
  • Возможность передачи данных на компьютер при помощи интерфейса rs-485 и протокола передачи данных modbus(rtu).

Использование измерительного устройства

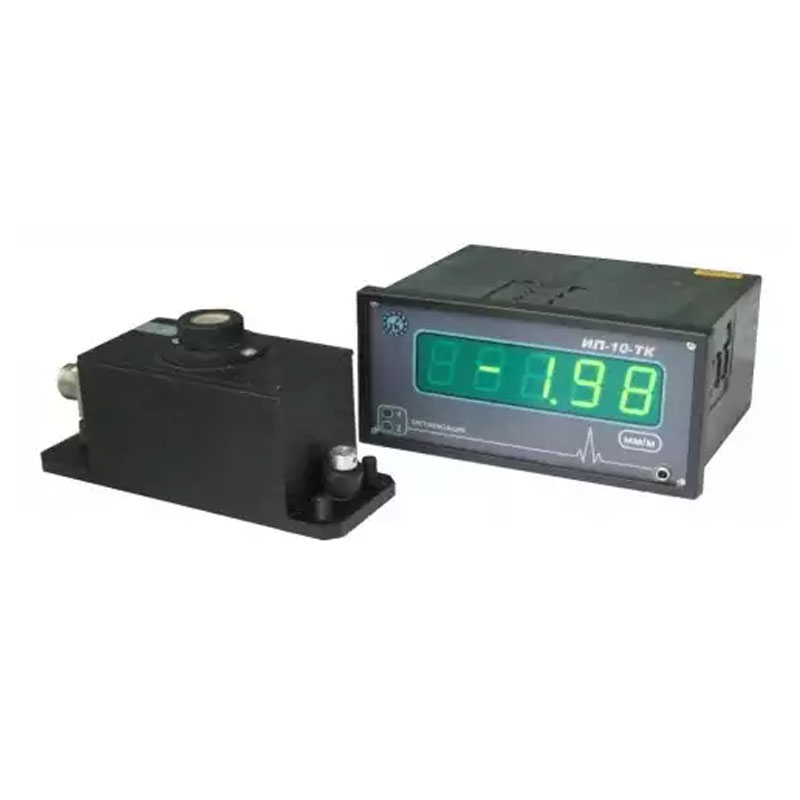

Измеритель реализован в виде высоконадежного корпусного блока, который отлично защищен от воздействия атмосферной влаги и пыли. Степень защиты блока измерителя отвечает показателю IP41, а используемого датчика IP54. Визуализация измеряемых параметров происходит на цифровом пятиразрядном табло, которое расположено на лицевой стороне прибора. Младший разряд отображаемой величины равен 0,01 мм/м. Величина цифр на табло составляет 20 мм, а для их высвечивания применяют светодиоды, излучающие зеленый свет.

Для выполнения измерений используются специальные датчики – уклономеры. Их питание осуществляется от измерителя, который и генерирует требуемое для питания напряжение – 24 В. Для настройки и управления измерителем ИК-10-ТК применяется выносной дистанционный пульт.

Параметр

Значение

Поддерживаемый диапазон измерений угла наклона:

-5÷+5 мм/м (меняется зависимо от датчика)

Граничный показатель приведенной погрешности измерений угла:

2%

Величина погрешности при преобразовании токовых сигналов:

не больше 0,05 мА

Величина младшего разряда на индикаторе:

0,01; 0,1 мм/м

Значение напряжения на датчике:

24 В (постоянный ток)

Мощность, потребляемая прибором:

8 ВА

Габаритные параметры:

14.4х7.4х12 см

Установочные размеры ниши в щите:

13.7х6.8 см, 14.0 см (глубина ниши)
