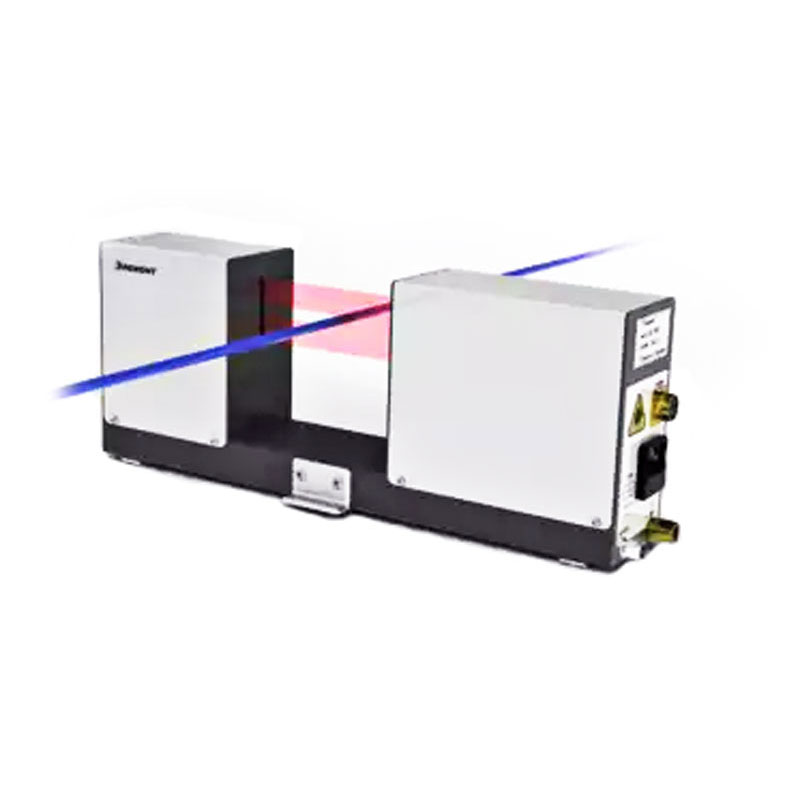

Измеритель диаметра ИД-30П

Измеритель диаметра ИД-30П – контрольно-измерительный прибор оптического контроля диаметра кабельной продукции. Определение диаметра осуществляется посредством лазерной измерительной головки, работающей в одной плоскости. Прибор оснащен выносным вычислительным модулем, передняя панель которого снабжена системой индикации результатов измерения, имеющей три варианта отображения данных: стрелочный указатель, показывающий величины отклонения диаметра от заданных значений; 7-сегментный LED-дисплей, показывающий фактическое значение диаметра; светодиодные индикаторы, сигнализирующие о выходе значений диаметра за верхний, либо нижний допуски. В комплект поставки прибора включена монтажная стойка с измерительной головкой, выносной терминал и техническая документация.

Назначение измерителя ИД-30П

Измеритель диаметра ИД-30П предназначено для вычисления диаметра кабельной продукции малого или среднего сечения в процессе ее производства. Прибор оснащен цифровым интерфейсом, позволяющим интегрировать измеритель диаметра в системы мониторинга и контроля технологических процессов. При необходимости прибор может дополнительно укомплектовываться интерфейсными разъемами типа Modbus и Profibus, расширяющими возможности интеграции.

Устройство и работа

Устройство состоит из монтажной стойки и смонтированной на ней измерительной головки, использующей лазерный метод бесконтактного определения диаметра исследуемой продукции. Полученные данные передаются на выносной вычислительный модуль и, в случае выхода параметров за установленные в настройках рамки, отображаются через соответствующую систему индикации на передней панели. Калибровка и настройка лазерного измерителя осуществляется посредством набора калибров, приобретаемых отдельно от устройства.

Тип измерений

Бесконтактный, лазерный

Скорость работы лазерной головки, м/с

66,0

Количество совершаемых измерений, в секунду

90

Количество координат измерений

1

Диапазон измеряемых диаметров, мм

От 0,3 до 36,0

Допуск погрешности измерений, мкм, не более

для кабеля диаметром до 2 мм:

±5,0

для кабеля диаметром 36 мм:

±20,0

Параметры питания устройства

220 В/50 Гц

Мощность, ВА

вычислительного модуля:

5,0

стойки с измерительной головкой:

5,0

Параметры релейных выходов

2 х 220 В/1,0 А

Допустимая температура рабочей среды, 0С

0…+50

Уровень защиты

вычислительного модуля:

IP40

стойки с измерительной головкой:

IP20

Габариты, мм

стойки с измерительной головкой:

366х137х64

вычислительного модуля:

216х143х68

Вес, кг

вычислительного модуля:

1,7 кг

стойки:

3,6 кг
