Прибор для измерения мощности на воздушных линиях ПС-2 является высоковольтным электронно-измерительным устройством.

Назначение прибора ПС-2

Прибор ПС-2 обеспечивает измерение такого параметра воздушных кабельных электролиний с рабочим напряжением <10кВ, как величина протекающего тока, а также зависящего от нее показателя мощности.

Прибор позволяет предотвратить потери при передаче электроэнергии потребителям.

Устройство и работа

Измерение силы тока, протекающего в электрической линии воздушного типа, производится датчиком, вырабатывающим напряжение, пропорциональное ее величине. Это напряжение преобразуется в цифровую форму, которая передается к измерительному блоку с помощью инфракрасной связи.

Такая схема обеспечивает электробезопасность персонала, эксплуатирующего модель приборного устройства ПС-2, поскольку инфракрасный канал передачи данных образует гальваническую развязку с высоковольтной линией электропередачи. Для приближения к ней датчика применяется диэлектрическая штанга ШПИ-2 с крюком для зацепления (по заказу возможно изготовление ее длиной до 7-ми метров).

Результат измерений отображается на цифровом индикаторе.

Для комфортного использования прибора в полевых условиях в его комплектации предусмотрен плотный чехол.

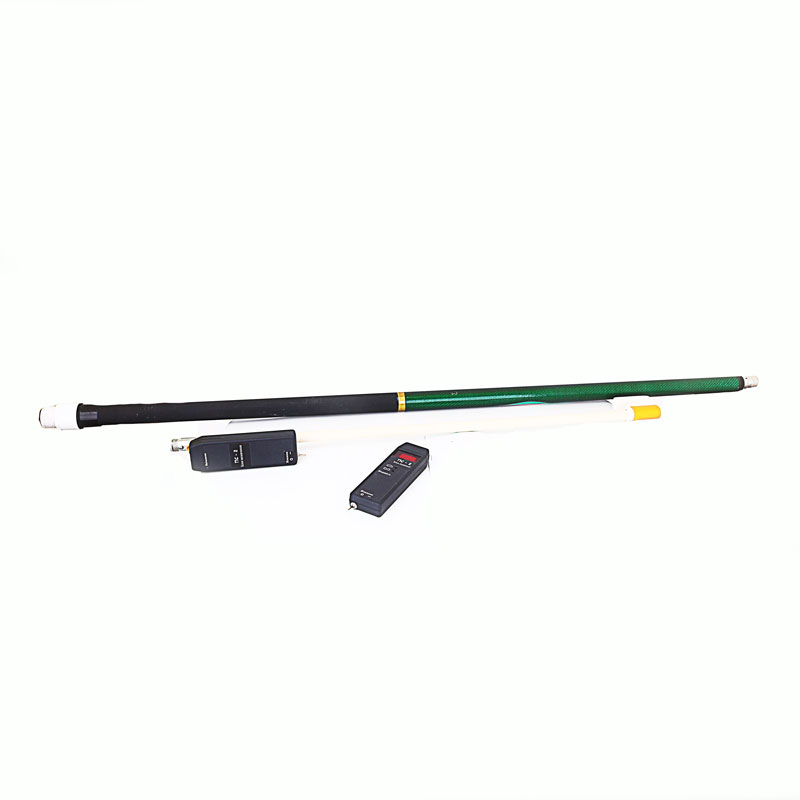

Прибор для измерения мощности на воздушных линиях ПС-2

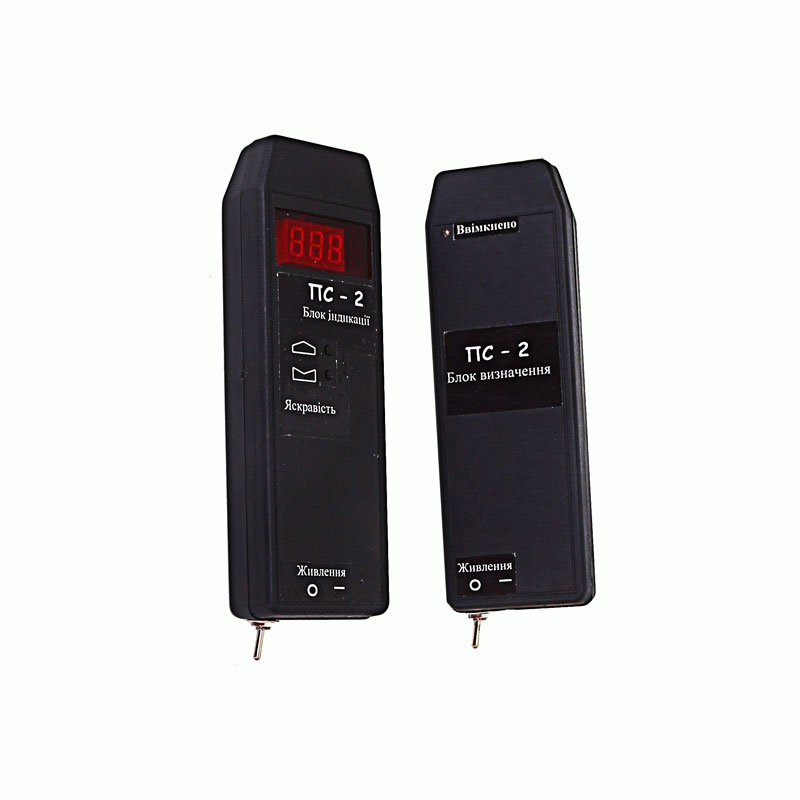

Прибор ПС-2

Приведенная погрешность измерения

<±10%

Измерительный диапазон по току

(0,1÷150) А

Питающее постоянное напряжение

3В для измерительного блока

3В для блока индикации

Длина штанги

Рабочий температурный диапазон

(-25÷+40) °C

Размер

70х36х70мм (сенсор)

50х25х160мм (измерительный блок)

52х25х150мм (блок индикации)

Вес

150г (сенсор)

200г (измерительный блок)

200г (блок индикации)

2кг (штанга)
