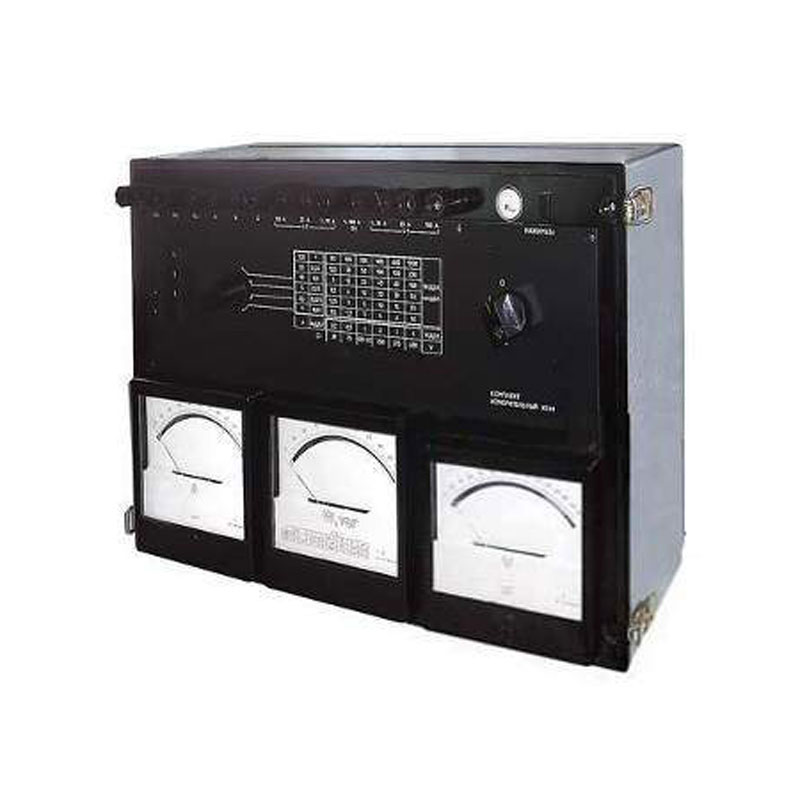

Прибор К541

Комплект измерительный К541 является разнорабочим прибором, так как он по своей специфике рассчитан измерять различные физические величины. Это может быть сила электрического тока, напряжение, мощность в трехпроводных цепях, которые имеют три фазы. По своему виду измеряемая мощность может быть реактивной или активной. Измерения мощности происходят во время нагрузки фаз, при равномерной или неравномерной нагрузке. Также при помощи данного прибора возможно измерения в однофазной цепи с переменным рабочим током силы электрического тока, напряжение и активной мощности.

Климатические условия эксплуатации

Комплект К541 следует применять в условиях умеренного климата. Допустимый диапазон температуры составляет от 10 до 35 градусов выше нуля. Помещение должно быть сухим и хорошо проветриваемым. При влажности в 80 процентов, температура внутри помещения не должна превышать 25 градусов.

  • Значение класса точности прибора равно 0,5.
  • Рабочий диапазон измерения:
    • вольтметра – 30, 75, 150, 300, 450, 600 В;
    • амперметра – 1, 2.5, 5, 10, 25, 100 А.

Остальные технические данные амперметра и вольтметра в трехфазных цепях

Ток номинальный, А Пределы значения мощности в кВ, при следующих напряжениях
30 В 75 В 100 - 125 В 250 В 375 В 600 В
1 0.05 0.12 0.2 0.4 0.6 1
2,5 0.125 0.3 0.5 1 1.5 2
5 0.25 0.6 1 2 3 5
10 0.5 1.2 2 4 6 10
25 1.25 3 5 10 15 25
100 5 12 20 40 60 100

Амперметр и вольтметр предоставляют такие данные в однофазных цепях

Ток номинальный, А Пределы значения мощности в кВ, при следующих напряжениях
30 В 75 В 100 - 125 В 250 В 375 В 600 В
1 0.025 0.06 0.1 0.2 0.3 0.5
2,5 0.0625 0.15 0.25 0.5 0.75 1.25
5 0.125 0.3 0.5 1 1.5 2.5
10 0.25 0.6 1 2 3 5
25 0.625 1.5 2.5 5 7.5 12.5
100 2.5 6 10 20 30 50
  • Нормальная область частот от 45 до 65 Гц.
  • Вес - 16кг.
  • Габаритные размеры: длина 51 см, ширина 33 см, высота 19 см.
  • Легко ремонитурется.
  • Завод-изготовитель предоставляет гарантийный срок эксплуатации в размере 18 месяцев с момента ввода в эксплуатацию
  • Комплект измерительный К541.
  • Паспорт на оборудование.
  • Техописание.
  • Инструкция по подробной эксплуатации.
