Механизированные гусеничные измерители длины кабеля серии «Метраж» обладают серьёзным преимуществом перед негусеничными моделями. Этим преимуществом является очень высокая точность измерений. Такая эффективность достигнута благодаря целому ряду достоинств измерителей серии Метраж. К этим достоинствам относятся:

  • Выпрямление загруженного в измеритель деформированного кабеля;
  • Отсутствие эффекта проскальзывания кабеля в роликах;
  • Сведение к нулю погрешностей, возникающих из-за неровностей кабеля;
  • Мерное колесо не подвергается вибрациям даже на высоких скоростях.

Кроме этого, любая из модификаций серии Метраж оснащена функцией остановки измерений после того, как кабель прекратит своё движение в устройстве.

Назначение измерителя Метраж

Измеритель Метраж эксплуатируется и создан для измерения длины кабеля, имеющего в диаметре не более 50 мм, а также его скорости. Основная сфера применения – кабельная промышленность. Кроме этого, измерители Метраж используются на торговых предприятиях.

При необходимости производить измерения кабеля длиной от 50 метров, рекомендовано использовать модификацию И или ИР. Они предназначены практически для всех видов предприятий.

Для осуществления измерений малых отрезков кабелей необходимо использовать модификацию Метраж-ЭР.

Для видов производств, предполагающих промышленную маркировку длины кабеля, рекомендовано применять модель Метраж-ЭМ. У данной модификации имеется контроллер, который будет руководить печатью и предотвращать повторное наложение маркировки в случае обратного движения кабеля.

Устройство и работа

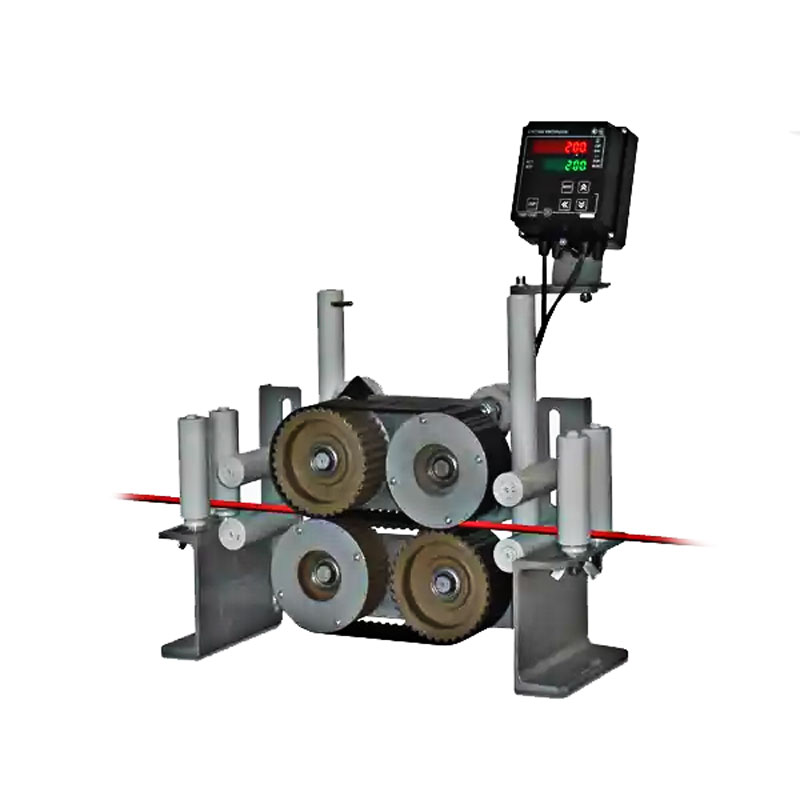

Измерители серии метраж представляют собой совокупность роликов, оснащённых резиновыми гусеницами. Передние ролики, расположенные вертикально, выполнены откидными. Это существенно упрощает загрузку кабеля в измеритель. Для начала измерительного процесса кабель необходимо загрузить в передние ролики. После этого на блоке управления потребуется запустить вычислительную программу.

Модель

Метраж-И

Метраж-ИР

Метраж-ЭР

Метраж-ЭМ

Рабочие характеристики:

Диапазон рабочих диаметров кабеля

1 – 50 мм

Максимально допустимая скорость

600 мм/мин

Погрешность измерения длины

± 0,2 %

Дискретность измерения длины

14,4 мм

14,4 мм

1,39 мм

1,39 мм

Тип механического преобразователя

гусеничный

Тип электрического преобразователя

Индуктивный энкодер

инкрементальный энкодер

Функция реверсивного счета

нет

есть

есть

есть

Конструктивные характеристики:

Рабочая температура

-10…+50 град С

Длина х высота х ширина

450х365х190 мм

Масса

17 кг
