Описание

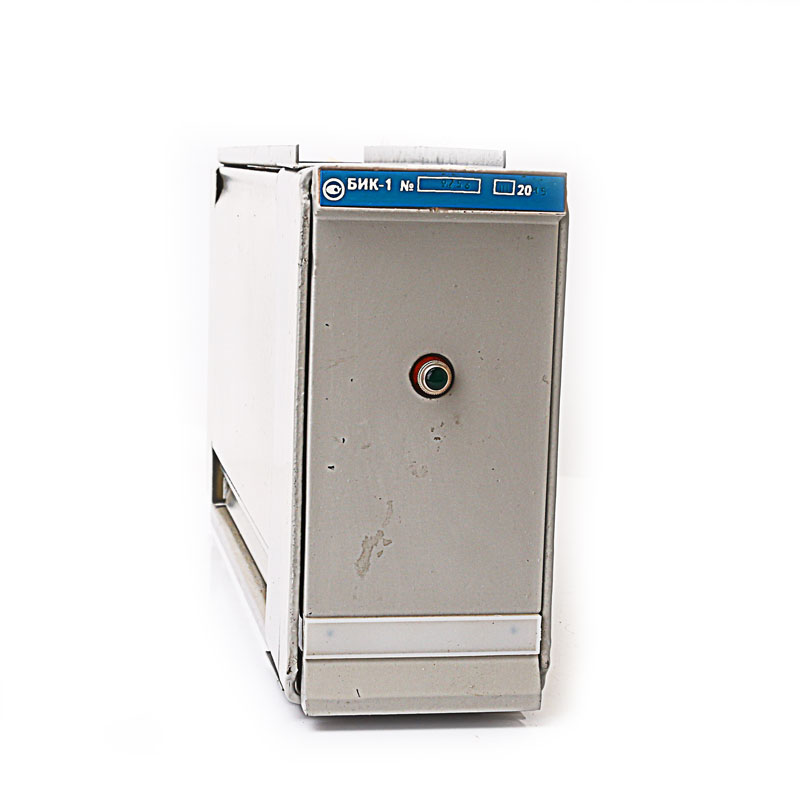

Блок извлечения корня БИК-1 – прибор, с помощью которого производится изменение токовых сигналов, получаемых от систем постоянного тока, с тем, чтобы на выходе величина получаемого сигнала равнялась значению, рассчитанному как корень второй степени от параметров, которым сигналы равны на входе. Дополнительная функция оборудования состоит в том, чтобы переводить уровень напряжения в цепях переменного тока, работающих на промышленной частоте, в постоянный ток со стабилизированным напряжением.
Изготавливается в виде модульного прибора в одноканальном или двухканальном варианте. В зависимости от этого отличаются габариты блоков извлечения.
Функционал блока БИК-1
Блок по извлечению корня используется в оборудовании, отвечающем за контроль, управление и регулирование различными технологическими процессами на предприятиях, где уровень рабочей опасности имеет повышенные показатели, в их числе на атомных станциях и взрывоопасных предприятиях. Также БИК- 1 участвуют в процессах измерения сужающими приборами стандартной конструкции показателей расхода продуктов газа или других жидкостей, так как отвечают за преобразование разности уровней давления.
Блок производится в модификациях, БИК-1Р, БИК-1РИ используются в питании датчиков моделей Сапфир-22, Метран - 43 и так далее.
Общая информация

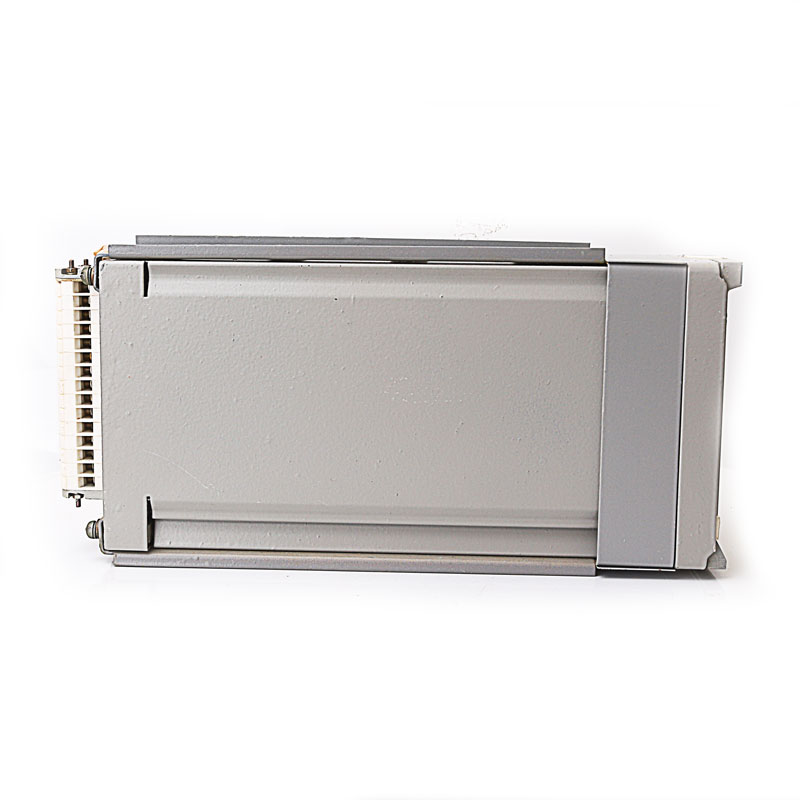

Конструкция БИК-1 составлена на базе шасси, объединяющего все узлы прибора.
Функциональные детали выполнены в виде электронных плат. Для соединения всех узлов используется коммутационная плата, закрепленная на корпусе и шасси.
На каждой плате предусмотрены контактные ламели, которые соединяются с разъемами коммутационной платы.
На выходе шасси вмонтирована колодка с перемычками, при перестановке которых меняются сочетания ожидаемых величин сигналов на выходе и входе.
Характеристики
- Маркирование – блок извлечения корня БИК-1
- Входное сопротивление – до 200 Ом
- Величина выходного сигнала в пределах от 0 до 5, от 0 до 20, или от 4 до 20 мА
- Выходное напряжение – 36 В
- Показатели тока у источника питания – 20 мА
- Потребляемая мощность – 10 или 22 ВА
- Питающее напряжение – 220 В при частоте размером 50 Гц и 240 В при частоте 60 Гц
- Основная допустимая погрешность от размера 0,25% до размера 0,5%
- Эксплуатация вне помещений возможна в следующих условиях:
- Внешняя температура- от минус 10 до плюс 60 °С
- Максимальная влажность с верхним пределом 98 % при средней температуре около 35°С
- Допустимые вибрационные нагрузки – от 5 до 80 Гц при ускорении 9,8 м/с2
- Габариты 8/16/35,8 см или в другом исполнении 7,2/14,4/35,8 см
- Вес 4,2 кг.
- Гарантия - 2 года с момента ввода в действие
- Средний срок эксплуатации от 8 лет.
