Измеритель ЭК0200

No votes yet

Измеритель ЭК0200 является электромагнитной системой, используемой для проведения измерений величины напряжения во время прикосновения на электрифицированный предмет или объект. Также прибор успешно справляется с задачей замера силы тока коротких замыканий "фаза/ноль". Устройство рассчитано для работы в электрических цепях с напряжением 220 либо 380 единиц (Вольт), которые снабжены частотой 50-60 Герц.

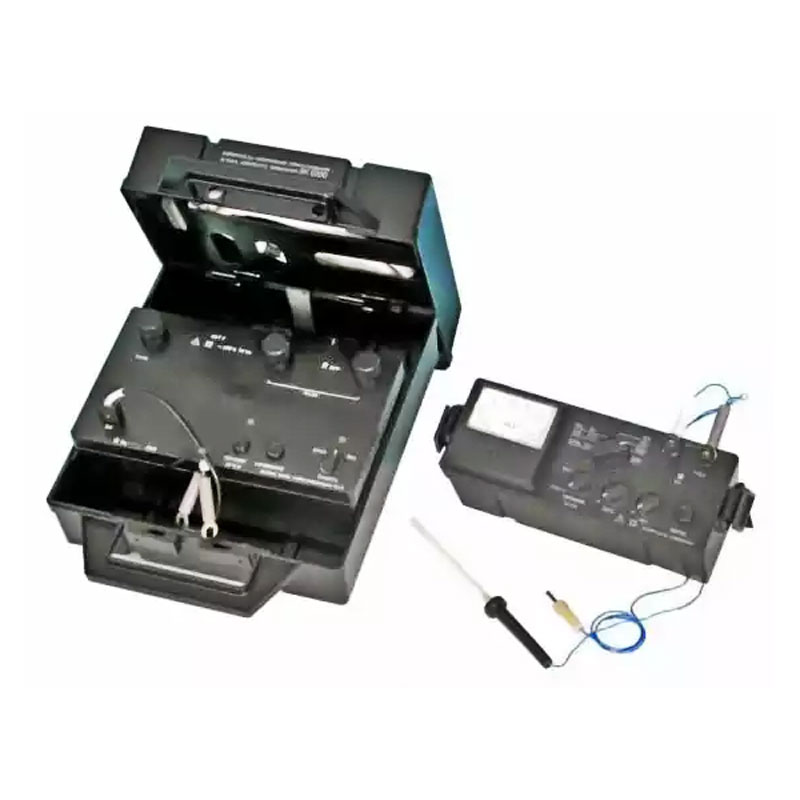

Устройство измерителя ЭК0200

Эта модель отличается корпусным строением. Электрические компоненты устройств надежно защищены пластиковым корпусом, выполненным в виде футляра. Внутри корпуса расположены основные узлы – модуль короткозамыкателя, блок измерений. К этим блокам подводятся коммутационные проводники и шнуры питания.

Клеммы для коммутации с "Фазой" и "Нулем" расположены на передней панели измерителя. Тут также имеются функциональные клавиши и кнопки управления устройством. В тыльной части прибора расположен отсек, куда устанавливаются плавкие предохранители на 100 А и 1 А, а также поверочный шунт, к которому прикреплен зажим.

Работа с этим устройством

Прибор ЭК0200 рассчитан на функционирование в двух режимах измерений – определения напряжения прикосновения и короткозамыкающего тока. В первом случае устройство работает по принципу вольтметра.

Работа в режиме измеритель короткозамыкающего тока основана на возможности определения реальных величин токов и напряжений замыканий, которые обеспечиваются короткозамыкательным блоком. Процесс короткого замыкания реализуется посредством использования принципиальной схемы, построенной на тиристорах. Чтобы полностью не было погрешностей в измерении короткозамыкающих токов, измерения проводят 2-тактным способом, когда происходит чередование направлений замыкающих токов.

Параметры

Значение

Величина диапазона измерений короткозамыкающего тока:

0…0,2 кА; 0….1 кА; 0….2 кА

Размер погрешности при вычислении показателя тока:

не больше ± 10%

Значение измеряемого размера напряжения при прикосновении:

Min 0 В; max 250 В

Размер погрешности в работе по измерению:

± 4%

Выход прибора на рабочий режим:

не больше 5 минут

Интервал для установки показаний:

4 сек

Питание прибора:

блок короткозамыкателя:

220 В, 50/60 Гц

измерительный блок:

11,99-15,01 Вольт (10 питательных элементов типа 316)

Величина тока, потребляемого измерительным блоком:

50 мА

Значение потребляемой мощности:

20 ВА

Параметры приборы, габариты:

345х265х135 мм

Вес устройства:

6 кг
