Измеритель Щ41160

49167 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель Щ41160 относится к контрольно измерительным системам электромагнитного типа. С помощью таких устройств осуществляют измерение величины однофазного тока короткого замыкания в электрической цепи "ноль/фаза".

Устройство рассчитано для работы с электрическими цепями переменного тока, номинальное напряжение которых составляет 220/380 В при частоте 50 Гц. Отличительной чертой цепей, в которых применяется прибор, является "глухое" заземление нейтральной точки трансформаторной подстанции и наличие угла сдвига фаз, равного 300.

Особенности измерителя Щ41160

Каждый измеритель Щ41160 отличается модульной конструкцией, основными узлами которой стали:

  • Питающий модуль;
  • Модуль защиты;
  • Блок управления;
  • Модуль логики;
  • Аналого-цифровой преобразователь;
  • Система световой индикации

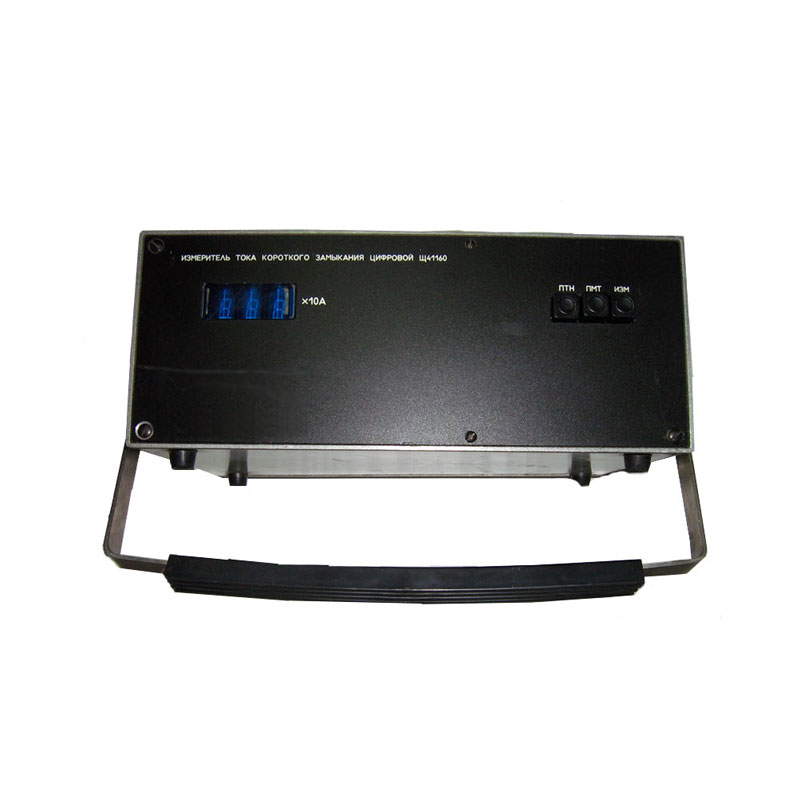

Функциональные клавиши и элементы визуализации работы прибора расположены на передней панели прибора. В верхней части корпуса устройства имеется ручка, используемая для переноса прибора с места на место.

Тыльная часть Щ41160 используется в качестве коммутационной панели. Тут расположены:

  • Три коммутационные клеммы для подключения измеряемых объектов;
  • Технический интерфейс для выполнения метрологических поверок;
  • Блок предохранителей (0,25 а);
  • Ниша для расположения аккумуляторов;
  • Заземляющий вывод.

Работа с измерителем

В основу работы прибора положен принцип измерения реальных значений короткозамыкающих токов. Однофазное замыкание реализуется через систему, которая состоит из шунта и тиристора. Для исключения погрешности в процессе измерений их проводят в два этапа. Сначала производится измерение углового сдвига между напряжением и установившимся током. Далее проводится повторный процесс короткого замыкания при фиксированном значении сдвига фаз и выполняется измерение самого короткозамыкающего тока.

Характеристики

Характеристики:

Значение:

Величина диапазона измеряемой силы тока короткого замыкания:

от 10 А до 1000 кА

Система питания устройства:

220 В, 50 Гц

Используемая устройством мощность:

20 ВА

Установка эксплуатационного режима:

после 5-и минут

Продолжительность непрерывного функционирования:

8 часов

Диапазон рабочих температур:

от +300С до +400С

Размеры устройства:

33.5х30.5х14.0 см

Вес прибора с ЗИП-комплектом:

6,9 кг
