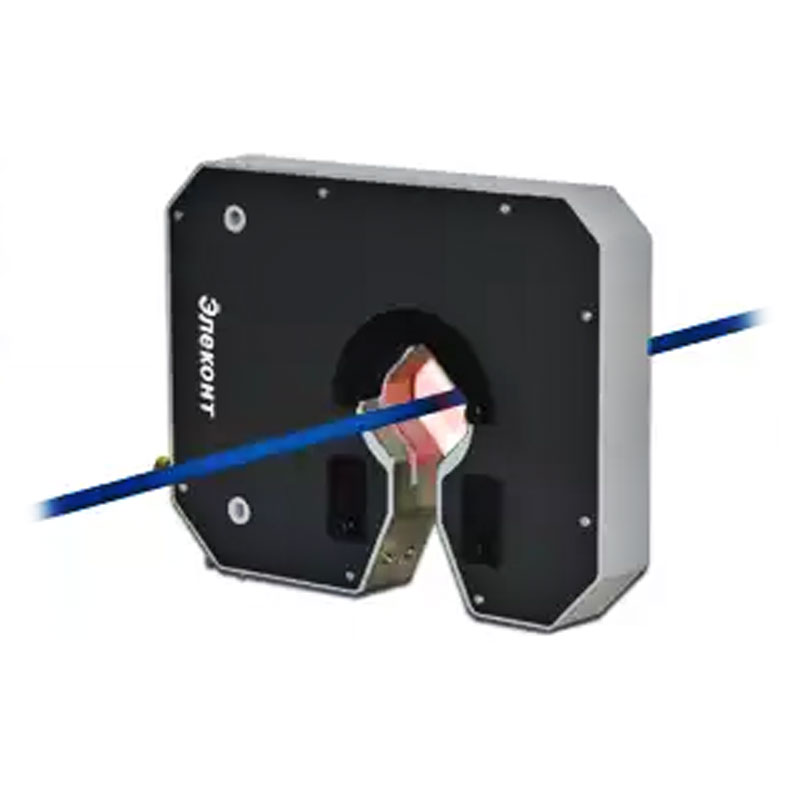

Измеритель диаметра ИД2-25

Измеритель диаметра ИД2-25 – измеритель диаметра кабельной продукции. Относится к классу двухкоординатных лазерных устройств стационарного расположения. Снабжен двумя независимыми измерительными головками, установленными под углом 900 относительно друг друга и осуществляющими бесконтактное измерение диаметров тестируемой кабельной продукции. В комплект поставки прибора включены: монтажная стойка, комплект измерительных головок, выносной вычислительный терминал, техническая документация.

Назначение измерителя ИД2-25

Измеритель ИД2-25 предназначен для осуществления точного измерения диаметра различной кабельной продукции в процессе ее производства, а также для автоматического контроля овальности кабеля. Габаритные характеристики устройства позволяют осуществлять контроль параметров кабелей среднего и малого сечения. Функциональные особенности лазерных измерительных головок допускают проведение измерений как круглых и овальных кабелей, так и кабелей с плоским или прямоугольным сечением, выполненных из любых, в том числе прозрачных, материалов.

Устройство и работа

Прибор состоит из монтажной стойки с закрепленными на ней двумя лазерными измерительными головками, осуществляющими снятие параметров диаметра кабеля и его овальности одновременно в двух осях. Все полученные данные передаются в вычислительный терминал и отображаются на графическом дисплее (текущее и среднее значение диаметров, овальность кабеля). В случае выхода параметров кабеля за пределы установленных в настройках значений осуществляется соответствующая сигнализация. Прибор способен функционировать в качестве составной части систем мониторинга и контроля процессов производства. Для этих целей устройство может комплектоваться опциональными интерфейсами коммуникации типа Modbus или Profibus DP.

Тип измерений

Бесконтактный, лазерный

Скорость работы лазерной головки, м/с

66,0

Количество совершаемых измерений, в секунду

100

Количество координат измерений

2

Диапазон измеряемых диаметров, мм

От 0,3 до 22,0

Допуск погрешности измерений, мкм, не более

для проводников минимального диаметра:

±7,5

для проводников максимального диаметра:

±15

Параметры питания устройства

220 В/50 Гц

Мощность, ВА

вычислительного терминала:

5,0

стойки с измерительной головкой:

10,0

Параметры релейных выходов

2 х 220 В/1,0 А

Допустимая температура рабочей среды, 0С

0…+50

Уровень защиты

вычислительного терминала:

IP40

стойки с измерительной головкой:

IP20

Габариты, мм

290х224х45

Габариты измерительной зоны, мм

28х28

Вес, кг

вычислительного терминала:

1,7 кг

стойки:

4,0 кг
