Измеритель коэффициента ЭКСПЕРТ-4 КТ

Измеритель коэффициента трансформации ЭКСПЕРТ-4 КТ переносной малогабаритный электронный быстродействующий высокоточный прибор для автоматического измерения коэффициента трансформации трансформаторов тока (ТТ) без нарушения целостности электрических цепей бесконтактным способом.

Назначение измерителя ЭКСПЕРТ-4 КТ

Измеритель трансформатоции ЭКСПЕРТ-4 КТ предназначен для измерения

  • действующего среднеквадратичного значения тока в первичной и вторичной цепи ТТ бесконтактным методом;
  • истинного коэффициента трансформации трансформаторов тока на месте их установки без нарушения монтажа, целостности и обесточивания электрической цепи, в которой они установлены, а также без отключения оборудования и установок, которые работают в данный момент времени.

Применяется прибор предприятиями и организациями, занимающимися поставкой электрической энергии, монтажом и ремонтом электроустановок.

Конструкция

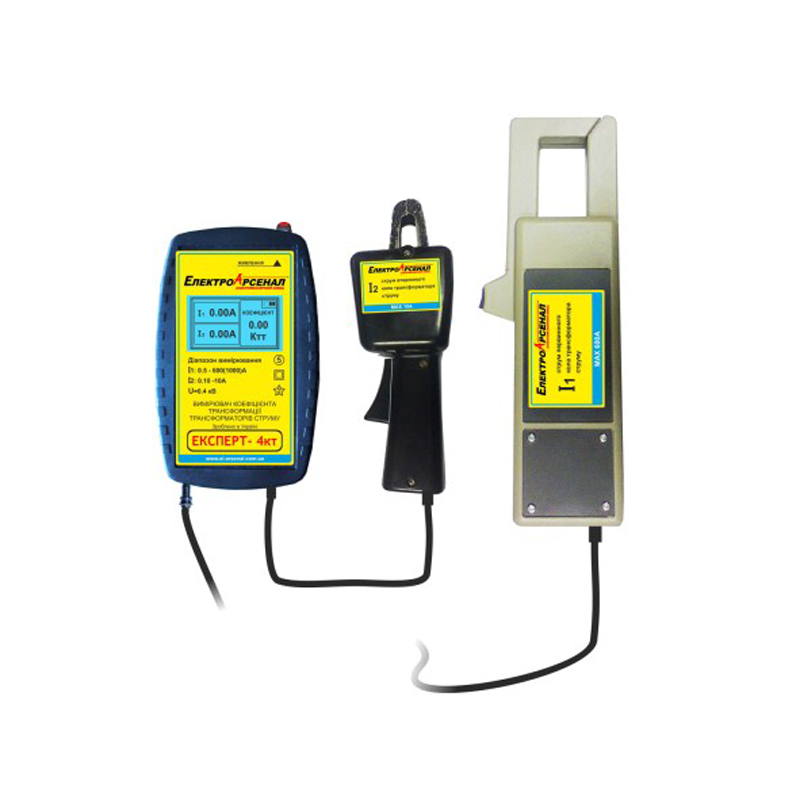

Измеритель ЭКСПЕРТ-4 КТ состоит из:

  • из электронно-измерительного блока,
  • плоскощелевого преобразователя на штанге (поставляется под заказ);
  • клещевой приставки;
  • зарядного устройства.

Измерительный блок собран в пластиковом прямоугольном корпусе с обрезиненными боковыми поверхностями. Это сделано для предотвращения его выскальзывания из рук во время работы и повышения изоляционных свойств прибора. На передней лицевой поверхности расположено информационное жидкокристаллическое табло, кнопки управления и наклейка с информацией о приборе.

На боковых поверхностях расположены: кнопка включения, разъёмы для подключения зарядного устройства АКБ и измерительной клещевой приставки. Питание ЭКСПЕРТ-4 КТ осуществляется от Li-on аккумуляторной батареи напряжением 3,7 В, для заряда которой в комплект поставки входит зарядное устройство.

Напряжение питания прибора

3,7 В (Li-on аккумуляторная батарея ёмкостью 9600 мА)

Время полного заряда АКБ

6 ч

Время непрерывной работы от АКБ

60 ч

Допустимая погрешность измерения

±5 %

Диапазон измерения тока в первичной цепи при применении

плоскощелевого преобразователя

10 ÷ 1000 А

клещевой приставки

10 ÷ 600 А

Диапазон измерения тока во вторичной цепи

100 мА ÷ 10 А

Рабочая температура

-20 ÷ +50 °С

Рабочая частота контролируемой цепи

50 Гц

Способ измерения

бесконтактный

Табло

2-х строчный жидкокристаллический индикатор с подсветкой

Рабочая влажность окружающей среды

40 ÷ 80 %

Масса прибора в стандартной комплектации

1400 г

Масса плоскощелевого преобразователя

600 г

Срок службы

5 лет
