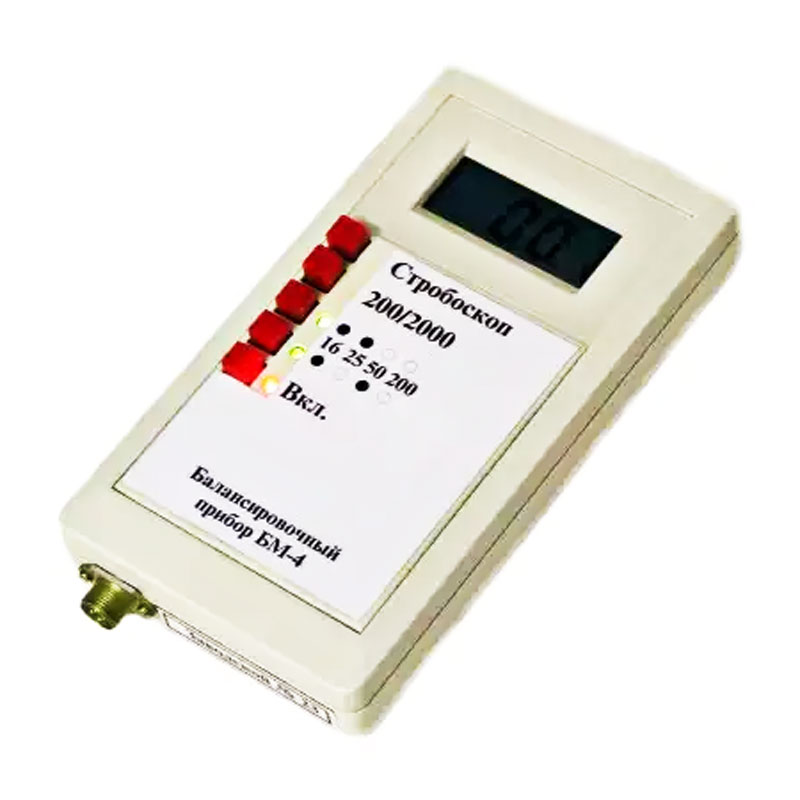

Балансировочный прибор БМ-4

Балансировочный прибор БМ-4 производства ИТЦ «Вибродиагностика» служит для измерения уровня вибрации (виброперемещения) и балансировки вращающихся узлов механизмов в местах их непосредственной установки представляет собой компактное портативное устройство со встроенным источником питания.

Назначение прибора БМ-4

Устройство предназначено для динамической балансировки роторов эксгаустеров, нагнетателей, электродвигателей, маховых колёс и других вращающихся узлов промышленного оборудования. БМ-4 может использоваться на машиностроительных предприятиях, в металлургической отрасли, нефтехимии.

Область применения:

  • Пуско-наладка нового оборудования;
  • Периодические осмотры;
  • Плановые ремонты.

Устройство прибора

Прибор БМ-4 состоит из основного блока с интегрированным таходатчиком и разъемом для преобразователя (акселерометра). Органы управления расположены на фронтальной панели устройства. Они выполняют следующие функции:

  • Включение/выключение прибора;
  • Управление фильтром НЧ;
  • Переключение режима отображения виброперемещения;
  • Включение тахометра.

Порядок проведения работ

Оценку уровня вибрации выполняют во время работы инспектируемого механизма. Для этого акселерометр устанавливают последовательно на плоскости корпуса и фиксируют полученные значения. При этом направления виброперемещения совпадают с осью датчика.

Балансировку роторных частей производят в три этапа:

  • Начальные измерения. На доступную цилиндрическую поверхность наносится светоотражающая метка, которая считается нулевой фазой. Акселерометр устанавливается на поверхность с наибольшим значением виброперемещения, а таходатчик направляется на метку. После запуска механизма и выхода на рабочие параметры фиксируются значения виброперемещения и отклонения фазы.
  • Пробный пуск. В плоскость коррекции на нулевую фазу устанавливается пробный груз известной массы. Производится запуск оборудования и фиксируются показания. Далее прибор рассчитывает корректирующую массу и угол, на который она устанавливается.
  • Оценка результатов. После установки постоянного груза механизм запускается для оценки результатов балансировки и сравнения показаний вибродатчика с нормативами.

Характеристика

Значение

Частота, в которой работает прибор

От 10 Герц до 200 Герц

Размах перемещения измеряется в промежутке

1 мкм – 2000 мкм

Сдвиг фаз вычисляется в отрезке показаний

0 градусов – 360 градусов

Среднее рабочее значение частоты

45 Герц

Размер погрешности при вычислении сдвига фаз

±2 процента

Требуется такое количество аккумуляторов

2 штуки АА

Аккумулятор должен иметь напряжение

2-3 Вольта

Индикатор разряда одного аккумулятора имеет показатель срабатывания

2 Вольта

Место фильтра ВЧ (размер 10 Гц, исполнение Баттерворт)

6

Место фильтров НЧ (исполнение Баттерворт)

4

Используя стробоскоп прибор работает примерно

20 часов

Габаритные числа

Блок измерения

16,5x8,5x3 см

преобразователь

диаметр 25 х 70 мм

Весовой показатель

Блок измерения

0,35 кг

преобразователь

0,12 кг
