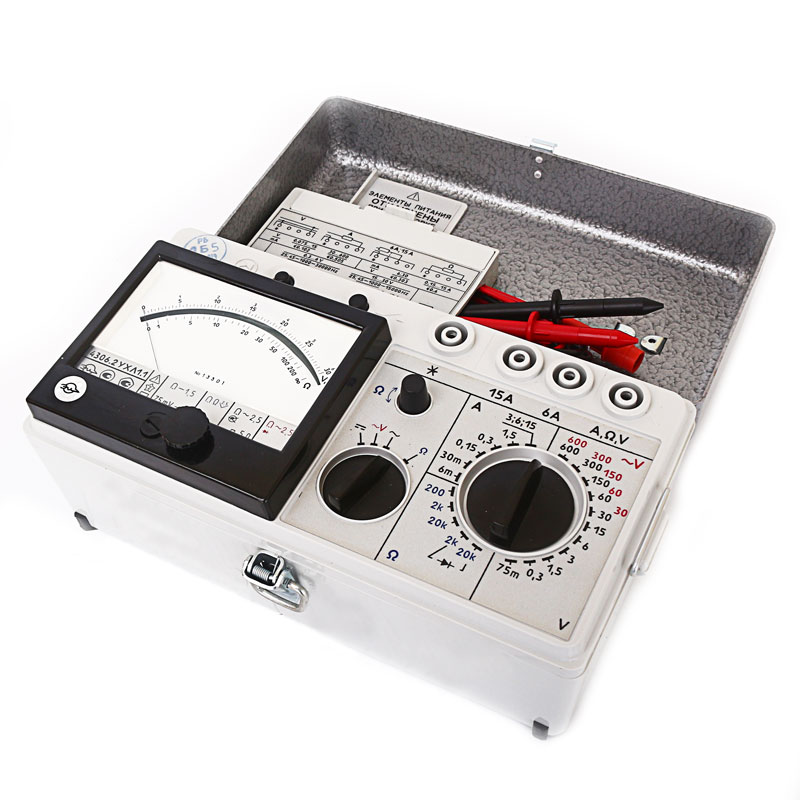

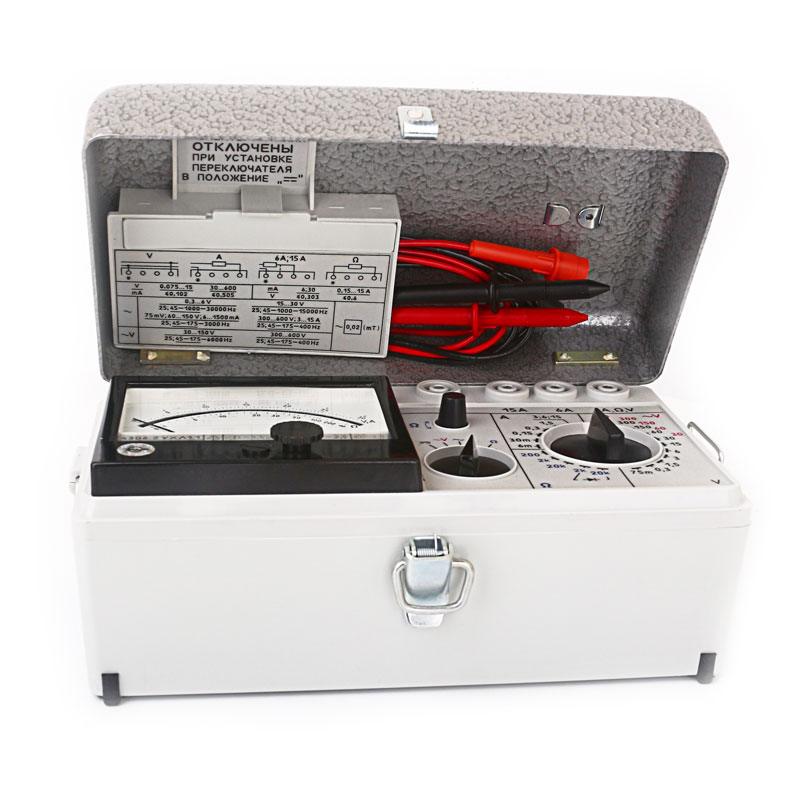

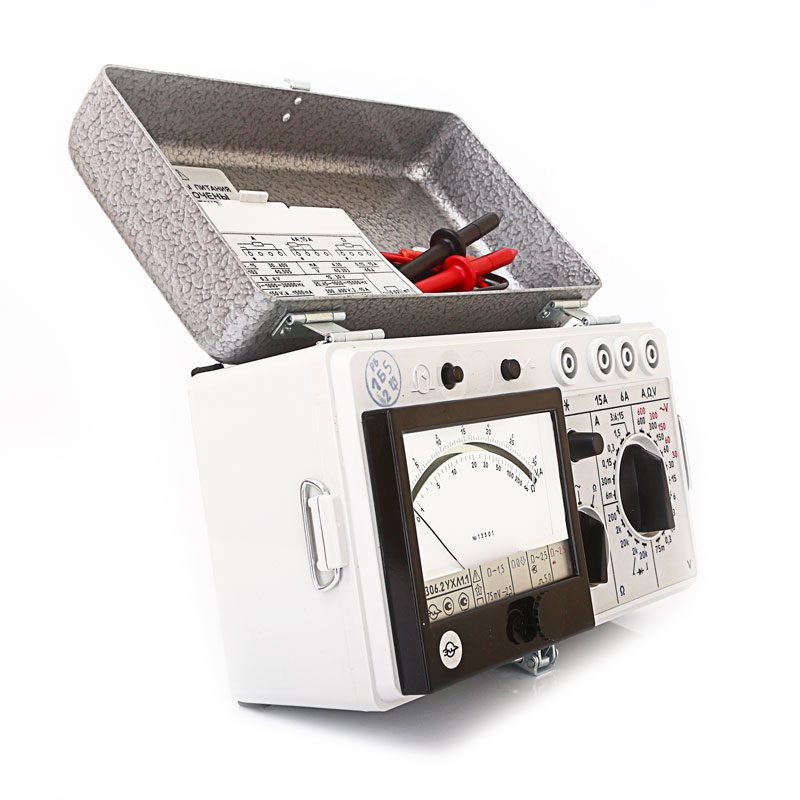

Прибор электроизмерительный 4306

Прибор 4306 относится к категории магнитоэлектрических приборов, оснащённых подвижной рамкой (катушкой), размещённой на растяжках. В конструкции используется аналоговое устройство отсчёта, а также усилие механического противодействующего момента. Прибор этой модификации является многофункциональным измерительным мультиметром, который был разработан производителем для рабочего использования в любой части мира: пусть это условия с умеренным или с холодным климатом.

Общая информация о приборе 4306

С использованием такого электроизмерительного устройства, как прибор 4306. в условиях производственных предприятий, ремонтных мастерских и в быту выполняются комплексные измерения параметров электрической сети (напряжения, тока, сопротивления постоянному току). Причём переменный ток при определении его среднеквадратичного значения может измеряться при синусоидальной и несинусоидальной по своей форме рабочих сигналов. Дополнительной функциональной возможностью для использования устройства является измерения импульсных напряжений для кодовых рельсовых цепей.

Устройство, рабочие моменты

Принцип работы преобразователя прибора, подключаемого к измерительным цепям в сети работающего переменного тока, позволяет классифицировать его как измерительный механизм прямого преобразования. Все элементы электрической схемы устройства располагаются в корпусе, выполненном из изоляционного материала. Исполнительный механизм и органы управления на промежуток времени его хранения, а так же дальнейшей транспортировки надёжно защищены его крышкой. Автономное питание приборного механизма осуществляется от 3 батарей или аккумуляторов по 1,5 В. Для того чтобы гарантировать точность выполнения измерений необходимо с периодичностью 1 раз в год проводить поверку прибора в специализированной лаборатории.

Измерительный диапазон

силы тока

Переменный тип

6 ÷ 15 А

Постоянный тип

6 ÷ 15 А

напряжения

Переменный тип

30 ÷ 600 В

Постоянный тип

0,075 ÷ 600 В

сопротивление постоянный тип тока

200 Ом ÷ 2 МОм

Допустимый предел приведенной основной погрешности

силы тока

Переменный тип

±2,5 %

Рельсовые цепи

±5 %

Постоянный тип

±1,5 %

напряжения

Переменный тип

±2,5 %

Рельсовые цепи

±5 %

Постоянный тип

±1,5 %

Температура эксплуатации

-10 ÷ +40 ˚С (при +25 ˚С допустима влажность 80 %)

Габариты

240 × 140 × 140 мм

Вес устройства

1,5 кг

Срок службы (в среднем)

12 лет

  • Приборное устройство 4306,
  • соединительные провода,
  • контактные зажимы,
  • фонарь,
  • документация,
  • ремень.
