Инклинограф Амаева

Голосов: 5
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Инклинограф Амаева модернизированный является электромеханическим измерительным прибором, позволяющим определять угол крена морских судов.

Назначение инклинографа

Применение инклинографа имени Амаева позволяет вычислять реальное расположение центра тяжести водного транспорта. Для этого применяется методика кренования, основанная на анализе:

  • Угла крена,
  • Длительности бортовой качки.

Устройство и работа

Инклинограф Амаева модернизированный осуществляет измерение углового положения продольной оси морского судна относительно вертикали. Результаты проведенных измерений фиксируются на инклинограмме.

Использование полученных результатов позволяет вычислять пространственное положение центра тяжести конструкции морского судна. Вычисление производится посредством метода кренования, что установлено соответствующей инструкцией. В качестве исходных данных для этого метода используются:

  • Текущий угол крена,
  • Длительность текущего периода бортовой качки.

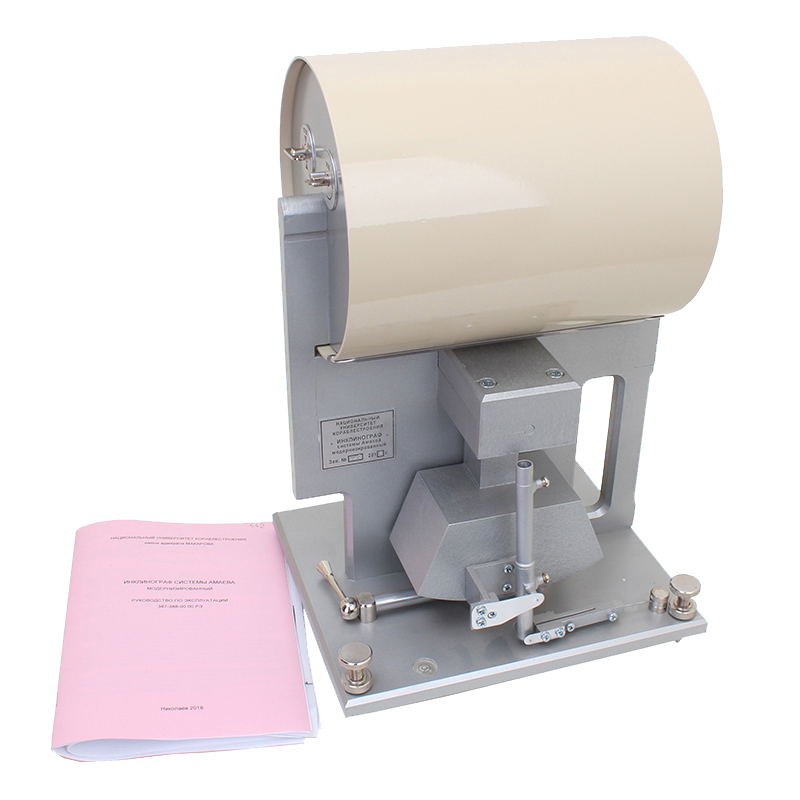

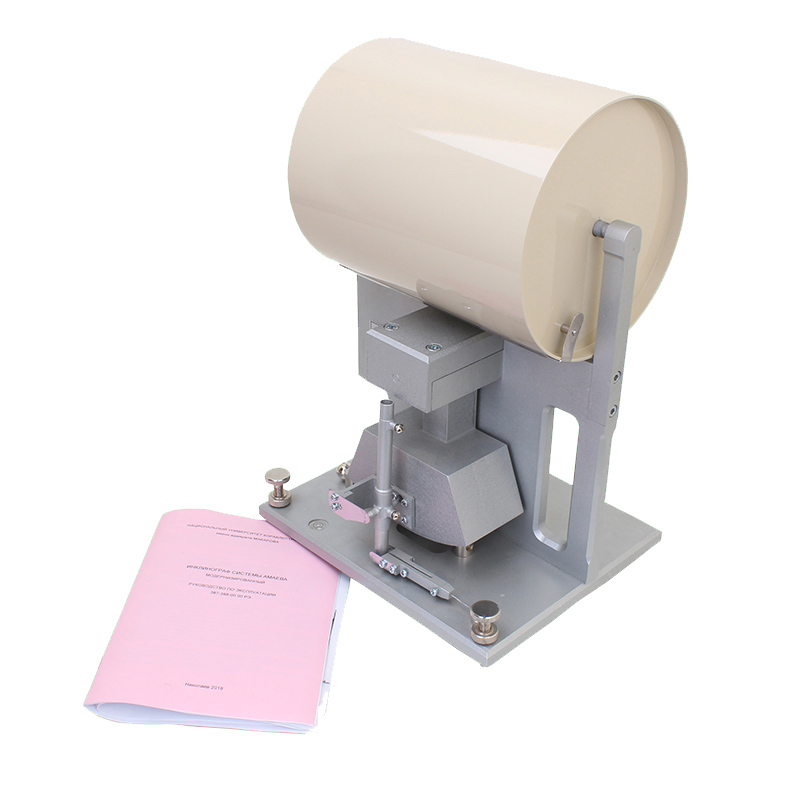

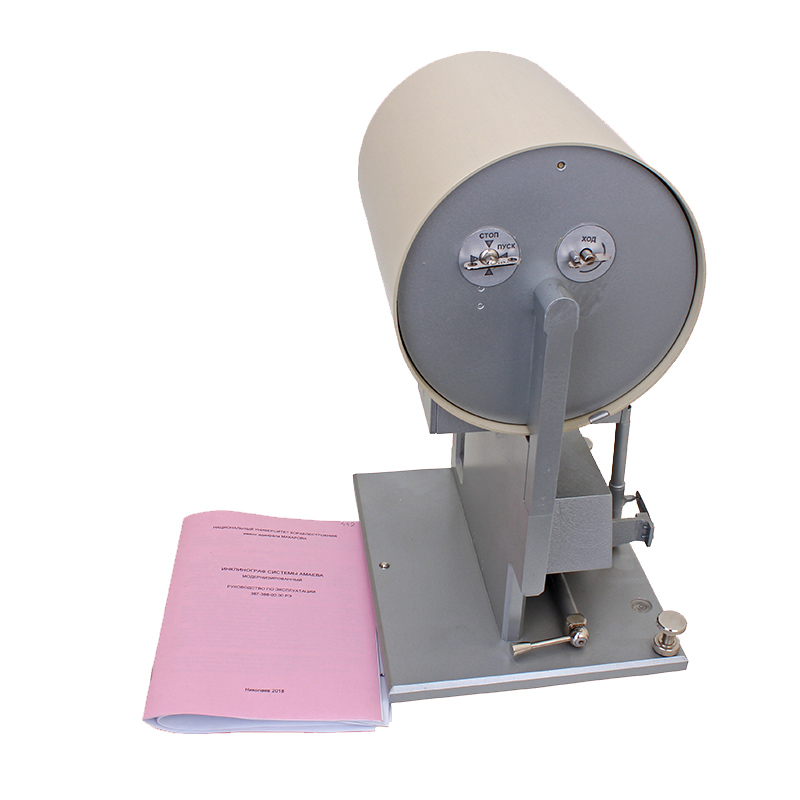

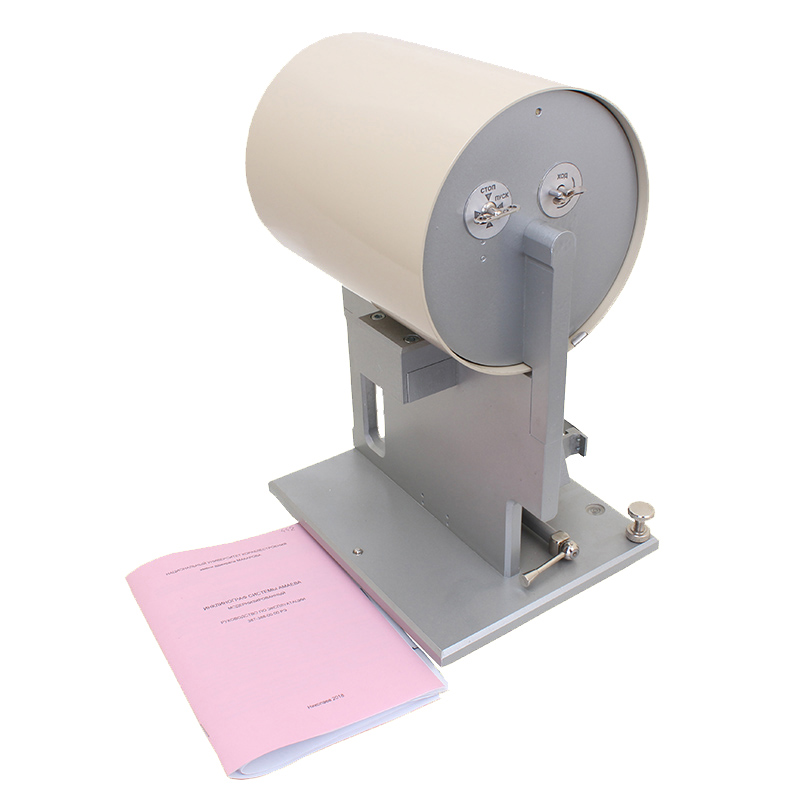

Конструкция прибора состоит из основания, на котором установлены:

  • Держатель для маркера,
  • Барабан для бумажного носителя (инклинограммы),
  • Привод барабана.

Бумажный носитель, на котором фиксируются результаты измерений, закрепляется на внешней поверхности барабана, вращающегося с постоянной линейной скоростью, обеспечиваемой приводом. Держатель с закрепленным на нем маркером способен отклоняться на угол, эквивалентный текущему крену, что и записывается на инклинограмме.

Характеристики

Как называется

Инклинограф Амаева

Скорость перемещения инклинограммы

5…6 см/мин (линейная)

Нижний измерительный предел по углу крена

Минимальное количество свободных колебаний

30 штук

Верхний предел погрешности при записи результатов измерения

3%

Чувствительность измерительного датчика

18 мм на 1°

Вес комплекта

8 килограмм
