Измерительный прибор М42305

Амперметр М42305, вольтметр М42305, микроамперметр М42305, микровольтметр М42305 – аналоговый измерительный прибор, предназначенный для измерения в цепях с постоянным характером тока, в пределах силы тока 10 мА - 20 А и напряжения 25 мВ - 750 В.

Работа измерительных приборов М42305

Приборы серии М42305 предназначается для эксплуатации в энергетической системе и промышленной сфере различных направлений.

Прибор пользуется популярностью у организаций и мастеров, занимающихся обслуживанием или ремонтом электронной аппаратуры.

В связи с повышенными прочностными характеристиками может использоваться в сложных климатических и эксплуатационных условиях.

Монтируются в щитовые панели измерительных конструкций различного назначения.

Корпус прибора М42305 выполняется из пластика, обеспечивающего защиту от попадания пыли и влаги.

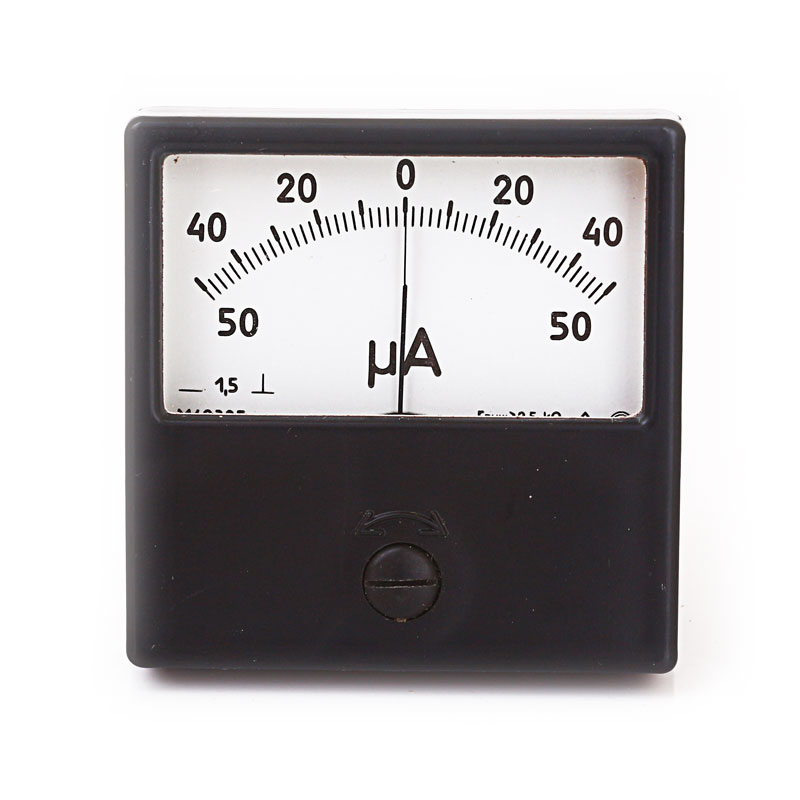

Измерительный механизм представляет собой внутрирамочную магнитную систему, подвижную рамку и демонстрационную часть из шкалы с показаниями и стрелки. Шкала – равномерная, нулевая отметка может быть, как в начале шкалы, так и посередине. Исполняются в вертикальном и горизонтальном вариантах.

Рабочая сторона

Диапазон измерений тока в стандартном исполнении составляет от 10 мкА до 20 А. В случае применения измерительных шунтов диапазон расширяется до 15 kА.

Напряжение измеряется в диапазоне, начиная с 25 мV и заканчивая 600 V, при использовании добавочных сопротивлений диапазон может охватывать от 1 до 4 кV.

Кратковременно выдерживают перегрузку показателей в пределах 120% от максимального показателя.

Существуют варианты с повышенной механической прочностью, а также предназначенные для работы в сложных электромагнитных условиях, например, на АЭС.

Амперметр М42305, вольтметтр М42305, микроамперметр М42305, микровольтметр М42305 работает, используя взаимодействие с одной стороны постоянного магнита, а с другой - электрического тока, который проходит через обмотку рамки.

  • Класс уровня точности – класс 2,5
  • Допустимая погрешность – до 2,5%
  • Уровень вибропрочности - при ускорении 5 м/с2 и частоте 50 Гц
    Максимальная ударопрочность – при ускорении 30 м/с2 и частоте 10 -15 ударов в минуту
  • Время, необходимое для установления стрелки на показании - 4 сек.
  • Лицевая панель 6/6 см
  • Размеры шкалы 4,2 см
  • Масса – 150 грамм
  • Диапазон температур от -30 до + 50оС
  • Влажность – до 95%
  • Включение – непосредственное
  • Срок эксплуатации – до 10 лет или 65750 часов работы.
