Измеритель ИК-1-ТК-1

Документация:
Паспорт(757.05 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель для линейного перемещения и углового перемещения ИК-1-ТК-1 представляет собой измерительно-преобразовательный прибор, используемый для контроля целого ряда механических величин, среди которых:

  • Показатель относительного расширения вала или ротора;
  • Величина осевого сдвига;
  • Значение теплового расширения корпуса турбины;
  • Координаты положения клапанов в гидравлическом оборудовании;
  • Возможность исследования хода главного сервомотора.

Применение измерителя ИК-1-ТК-1

  • Возможность получения сигналов с последующим их преобразованием и визуализацией от векторных датчиков перемещения;
  • Поддержка цифровой индикации измеряемых параметров на светодиодном табло в мм;
  • Сигнализирование о достижении контролируемой величиной граничного порога ее значений;
  • Поддержка калибровки используемых датчиков;
  • Возможность фиксирования значений до и после срабатывания аварийной сигнализации.

Особенности конструкции

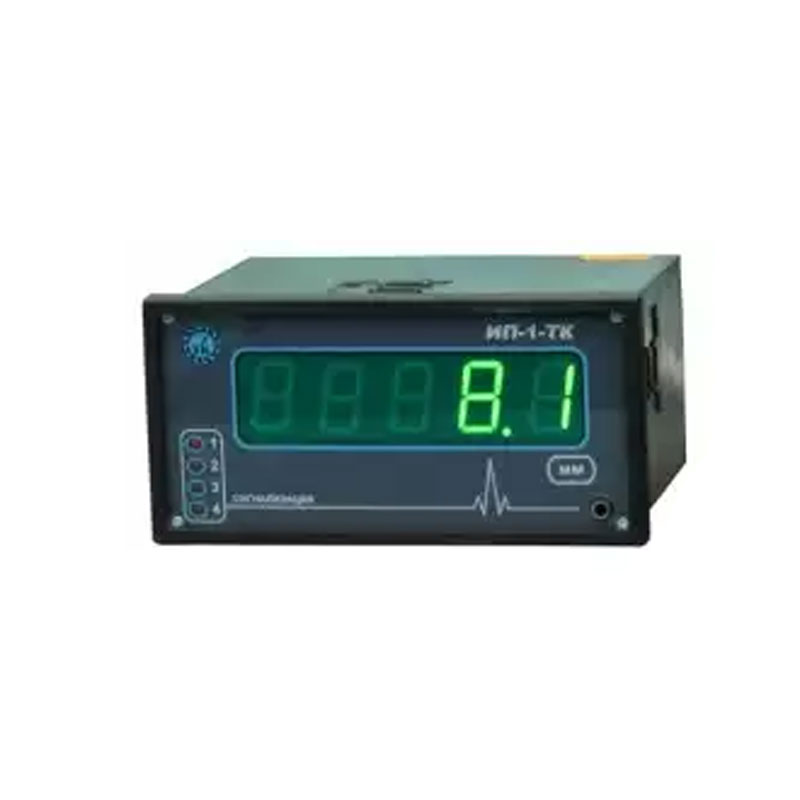

Прибор ИК-1-ТК-1 выполнен в виде корпусного узла, который предусматривает его щитовую установку. Степень защищенности от попадания влаги и пыли составляет IP41(прибор), IP67(датчик). Векторный датчик перемещения коммутируется с устройством при помощи разъема на задней панели. Визуализация результатов измерений производится на 5-разрядном индикаторе, который использует светодиоды зеленого излучения.

Работа прибора

Измерения происходят посредством использования специального датчика, питание на который подается от измерителя. Устройство поддерживает работу с унифицированными сигналами в диапазонах 0-5, 0-20 или 4-20 мА. После получения сигнала с датчика происходит его преобразование и отображение на цифровом индикаторе, который поддерживает разряды 1/0,1/0,01 мм. Для точности измерений в устройстве применяется защита от ложных срабатываний и от перебоев в питании. Поддерживается возможность работы с персональным компьютером. Для этой цели применяется интерфейс RS-485 и протокол связи Modbus-RTU.

Интервал возможных измерений линейных параметров определяется типом датчика и шириной гребня и рассчитывается с использованием соотношения: 1,75DH+(DH-DU), где DH – величина ширины гребня датчика в мм; DU – ширина применяемого гребня.

Характеристики

Параметр

Числовое значение

Погрешность преобразования сигналов:

0,05 мА

Питающее напряжение прибора:

220 В

Величина потребляемой мощности:

10 ВА

Габаритные размеры:

144х74х120 мм

Установочные размеры:

137х68 мм (щитовой вырез), 140 мм (монтажная глубина)

Рабочие температуры

для прибора:

+50С ÷ +500С

для датчика:

-100С ÷ +1000С
