Система АСБ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Система автоматической светофорной блокировки АСБ является электронным устройством, функционирующим в шахтах.

Назначение системы АСБ

Используется в качестве средства управления состоянием светофорных огней, регулирующих перемещение шахтных транспортных средств.

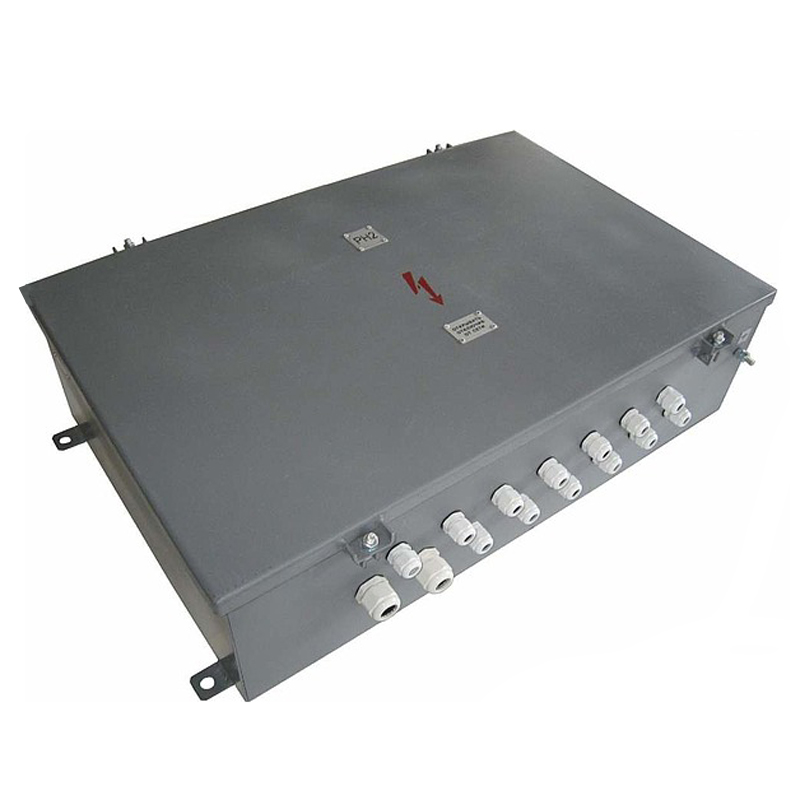

Конструктивно система АСБ автоматической светофорной блокировки состоит из следующих компонентов:

  • релейного ящика,
  • датчиков для установки на троллеи,
  • светофорных установок,
  • предупредительных указателей.

Управление состоянием предупредительных указателей и светофорных огней выполняет релейный ящик. Их состояние определяется сравнением линейных сигналов, поступающих с определенного блок-участка. Место установки ящика – граница раздела блок-участков.

Рабочий процесс

Подъехав к блок-участку, состав активирует датчик, отвечающий за данный (текущий) блок-участок, и деактивирует датчик, отвечающий за предыдущий блок-участок. Датчик предыдущего блок-участка генерирует деактивационный сигнал, поступающий на релейный ящик предыдущего блок-участка, что приводит к переключению его состояния на «Свободный» и возможности въезда на него следующего состава.

Датчик текущего блок-участка генерирует сигнал, поступающий на релейный ящик текущего блок-участка, что приводит, в случае отсутствия на нем состава, к активации зеленого светофорного огня текущей ветки. При этом светофорные огни остальных веток текущего блок-участка светятся красным. Одновременное активируется предупреждение о передвижении состава.

Пропадание питающего напряжения на короткий временной промежуток не приводит к потере информации о состоянии текущего блок-участка. Эта функция реализуется с помощью двухпозиционного реле, установленного в релейном ящике.

Характеристики

Обозначение при заказе

Система автоматической светофорной блокировки АСБ

Напряжение для ведения работы

От 250 до 275 Вольт

Сила потребляемого тока в номинальном значении

1,5 Ампера
