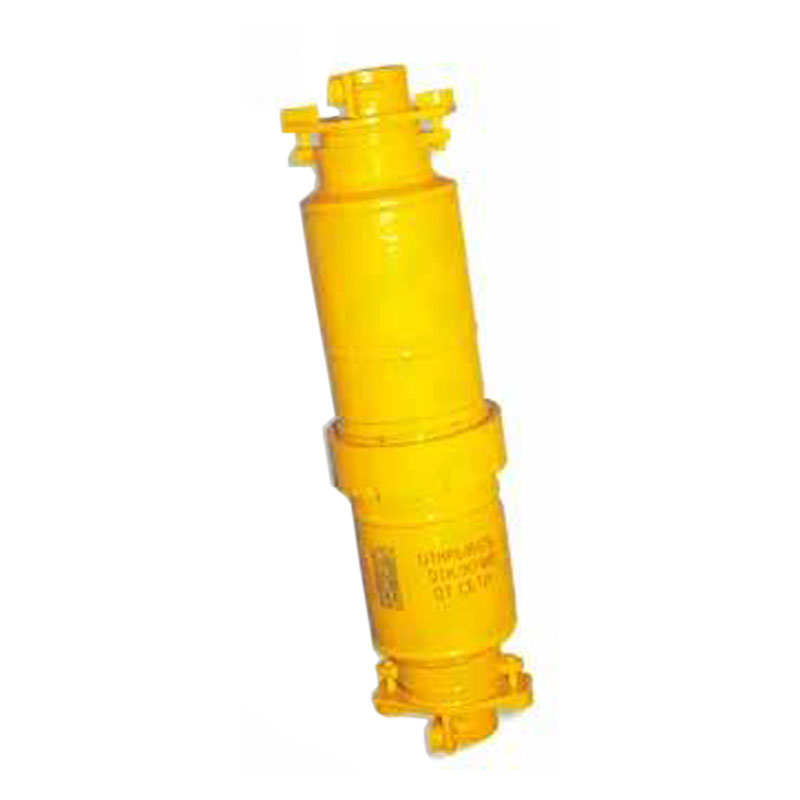

Соединитель электрический СНВ-63М-Л

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители предназначены для работы в шахтах, опасных по взрыву смеси метана или угольной пыли с воздухом и могут подвергаться механическому воздействию падающего угля и породы, а также действию агрессивных щелочных и кислотных шахтных вод и интенсивному запылению угольной пылью.

Соединители предназначены для соединения электрических цепей напряжением до 660 В и 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, а так же для соединения двух отрезков гибких кабелей, проложенных по горным выработкам. Соединители также могут применяться в системах электроснабжения с опережающим отключением.

Соединители должны иметь накидную гайку, обеспечивающую их соединение и разъединение.

Конструкция соединителей (электрическая блокировка) должна обеспечивать разъединение главных контактов после дистанционного отключения напряжения с этих контактов. Конструкция соединителей должна быть выполнена так, чтобы при их разъединении первым размыкались контакты цепи управления, затем – контакты главной цепи и последним – заземляющий контакт. При окончательном размыкании силовых контактов накидная гайка должна обеспечивать соединенное положение корпусов соединителей. При этом она должна быть навинчена на корпус соединителя не менее, чем на 1,5 витка.

Оболочка и ее части соединителей должны выдерживать удар с энергией не менее 70 ДЖ.

Соединители должны иметь направляющие устройства, исключающие возможность их неправильного соединения. Конструкция соединителей должна исключать проворачивание контактов. Крепежные детали должны быть предохранены от самоотвинчивания. В соединителях предусмотрены заглушки для защиты от прикосновения и предохранения от загрязнения. На корпусах линейных соединителей должны быть предусмотрены приспособления для их подвески. Механическая износостойкость соединителей должна составлять 6300 циклов.

Соединители должны иметь следующие показатели надежности:

  • средняя наработка на отказ – не менее 12000 ч
  • 95-процентный срок службы – 1 год
  • среднее время восстановления работоспособного состояния – 1,04 ч
  • установленный срок службы – 1 год
  • 100-процентный срок сохраняемости – 1 год.



Характеристики

Технические данные

  • Окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность – до 1200 кг/м3.
  • Вибрационные нагрузки в местах установки соединителей не должны быть выше 3 степени жесткости по ГОСТ 16962-71.
  • Степень защиты от случайного прикосновения к токоведущим частям соединителей и от случайного попадания внутрь их посторонних предметов, пыли и жидкости должна быть IP55 по ГОСТ 14254-80 для линейных – в соединенном положении, для встраиваемых – при установке их в изделие.
  • Соединители должны быть работоспособны при любом рабочем положении в пространстве.
  • Соединители должны иметь следующие конструктивные разновидности: линейный- встраиваемый, вилка- встраиваемый, розетка- встраиваемый, с доп. вводом, вилка.
  • Части соединителей одного типа по номинальному току различных конструктивных разновидностей должны быть взаимозаменяемыми.
  • Взрывонепроницаемость должна обеспечиваться:
    • линейных соединителей – в соединенном положении
    • встраиваемых соединителей – в соединенном положении при установке их в изделие.
  • Маркировка взрывозащиты РВ 3ВИа в соответствии с ГОСТ 12.2.020-76.
  • Допускается использование соединителей в искробезопасных электрических цепях с уровнем Иа.
  • Контакты цепи управления должны быть размещены в соответствии с требованиями по искробезопасности.
  • Соединители различных конструктивных разновидностей с дополнительным вводом должны обеспечивать возможность подсоединения четырехжильного и шестижильного гибкого кабеля сечением 2,5, 4 и 6 мм2.
  • Климатическое исполнение соединителей в условиях холодного климата – ХЛ, в условиях влажного и сухого тропического климата – Т по ГОСТ 15150-69 и ГОСТ 15543-70 в едином исполнении, предназначенном для эксплуатации в условиях, нормированных для категории размещения 5 по ГОСТ 15150-69.
  • Сопротивление изоляции соединителей при нормальных значениях факторов внешней среды по ГОСТ 15150-69 должно быть:
    • в холодном состоянии – не менее 50 МОм
    • в нагретом до установившейся температуры состоянии контактов не менее 10 МОм
    • в условиях повышенной влажности – не менее 0,3 МОм
  • Изоляция соединителей должна выдержать в течение 1 мин. без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частоты 50 Гц:
    • для главных цепей (между собой, относительно корпуса), соответственно на 660 В и 1140 В- для нормальных климатических условий – 2500 В, 4000 В
    • для цепей управления (между собой и относительно корпуса): для нормальных климатических условий 1000 В.
  • Предельно допустимые превышения температуры токоведущих частей соединителей над температурой окружающего воздуха (35 °C) при номинальном токе должны быть не более 70 °C.
Габаритные и присоединительные размеры СНВ-Л

Обозначение соединителя

L

D

А

Масса, кг

СНВ-63М-Л

523 ± 10

121 ± 2

120 ± 5

11 ± 1,1

СНВ-250М-Л

604 ± 10

133 ± 2

155 ± 5

16,5 ± 1,6

НВ-320М-Л

625 ± 10

168 ± 2

155 ± 5

21 ± 2

Габаритные и присоединительные размеры СНВ-М-ВВ, ВР

Обозначение соединителя

L

B

D1

Масса, кг

CHB-63M-ВВ
CHB-63M-ВР

373 ± 10

120 ± 5

121 ± 2

9 ± 1

CHB-250M-ВВ
CHB-250M-ВР

435 ± 10

155 ± 5

133 ± 2

12 ± 1,2

CHB-320M-ВВ
CHB-320M-ВР

477 ± 10

155 ± 5

168 ± 2

15,5 ± 1,5

Габаритные и присоединительные размеры СНВ-М-ВДВ

Обозначение соединителя

H1

L

D

H*

A

Масса, кг

СНВ-63М-ВДВ

212

448 ± 10

121 ± 2



120 ± 5

10 ± 1

СНВ-250М-ВДВ



480 ± 10

133 ± 2

240

155 ± 5

14,5 ± 1,5

СНВ-320М-ВДВ

260

487 ± 10

168 ± 2



155 ± 5

16,5 ± 1,6

Схемы

"Схема габаритных и присоединительных размеров СНВ-63М-Л, СНВ-250М-Л, НВ-320М-Л"

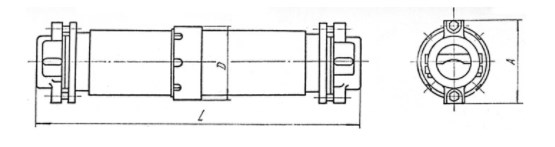

Рис.1 Схема габаритных и присоединительных размеров СНВ-63М-Л, СНВ-250М-Л, НВ-320М-Л

"Схема габаритных и присоединительных размеров CHB-63M-ВВ, CHB-63M-ВР,  CHB-250M-ВВ, CHB-250M-ВР, CHB-320M-ВВ, CHB-320M-ВР"

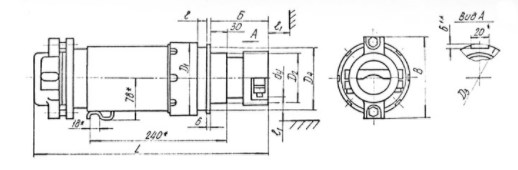

Рис.2 Схема габаритных и присоединительных размеров CHB-63M-ВВ, CHB-63M-ВР,  CHB-250M-ВВ, CHB-250M-ВР, CHB-320M-ВВ, CHB-320M-ВР

" Схема габаритных и присоединительных размеров СНВ-63М-ВДВ, СНВ-250М-ВДВ, СНВ-320М-ВДВ"

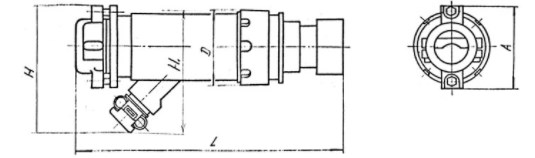

Рис.3 Схема габаритных и присоединительных размеров СНВ-63М-ВДВ, СНВ-250М-ВДВ, СНВ-320М-ВДВ

Модификации

  • СНВ-250М-Л,
  • СНВ-320М-Л,
  • CHB-63M-ВВ,
  • CHB-63M-ВР,
  • CHB-250M-ВВ,
  • CHB-250M-ВР,
  • CHB-320M-ВВ,
  • CHB-320M-ВР,
  • СНВ-63М-ВДВ,
  • СНВ-250М-ВДВ,
  • СНВ-320М-ВДВ
