Командоаппарат КАПВ это взрывозащищенное устройство, потенциометрического действия работающее в составе буровых механизмов.

Об оборудовании

Задачей нашего устройства является дистанционное управление скоростью рабочего электропривода самых главных механизмов, которые являются рабочей частью любой буровой установки. Командоаппарат встраивается в такое устройство, как пневматический модуль, который в свою очередь входит в пульт бурильщика.

Благодаря высокой степени взрывозащищенности, его можно без опасений эксплуатировать в зонах, которые считаются взрывоопасными. Так же разработан таким образом, что его можно эксплуатировать в установках наружного типа.

Рабочие условия

  • Рабочий показатель температуры колеблется от минимума в -45 градусов, до максимума + 40 градусов.
  • В момент, когда температура достигает 25 градусов и при этом влага не конденсируется, то относительное значение влажности воздуха может достигать высоких 98%.
  • Нашему командоаппарату присвоено климатическое исполнение для работы с маркировкой «УХЛ-1».
  • Защита от внешнего воздействия вкладывается в эталонную область IP54.
  • В месте установки оборудования, вибрационная нагрузка должна вкладываться в исполнение M18, которое подбирается благодаря ГОСТ № 17516,1-90.
  • Окружающий воздух не должен иметь в своем составе едких паров, газов агрессивного состава. Из-за своего состава они могут нарушить изоляцию провода или же нарушить целостность самого командоаппарата.

Внешний вид и рабочий процесс

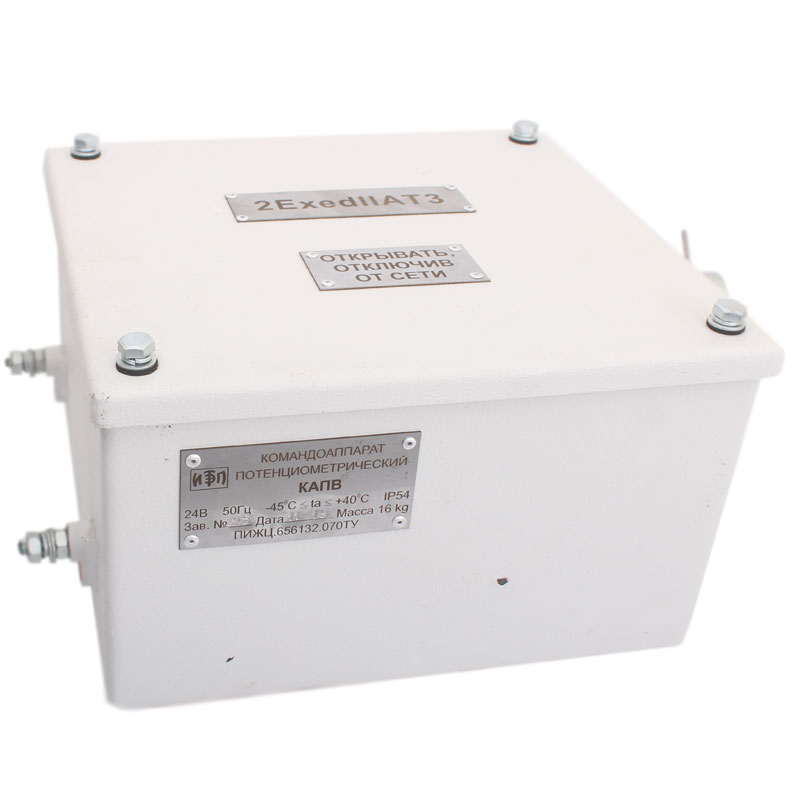

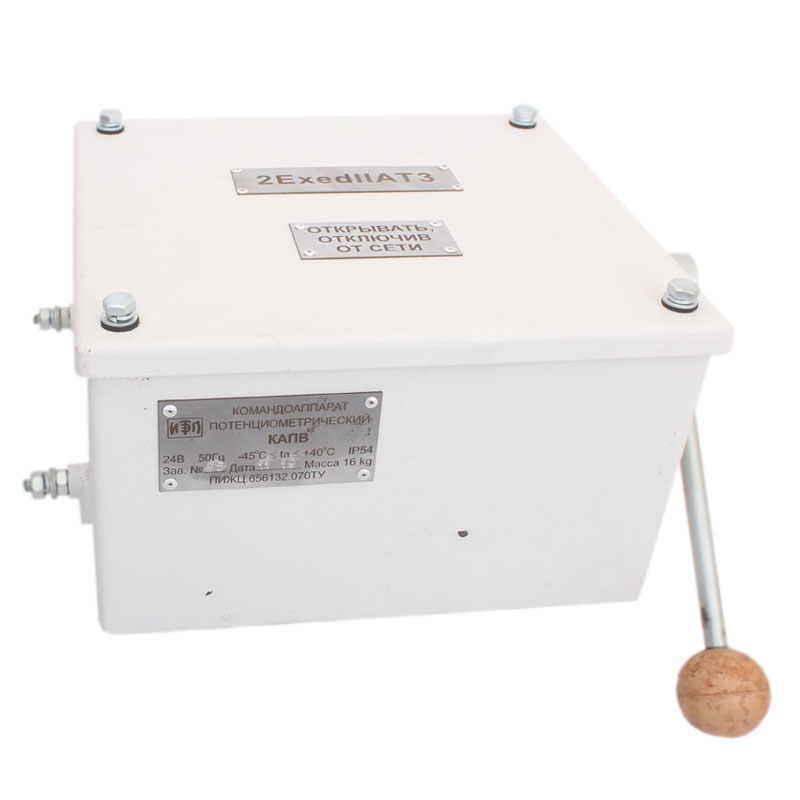

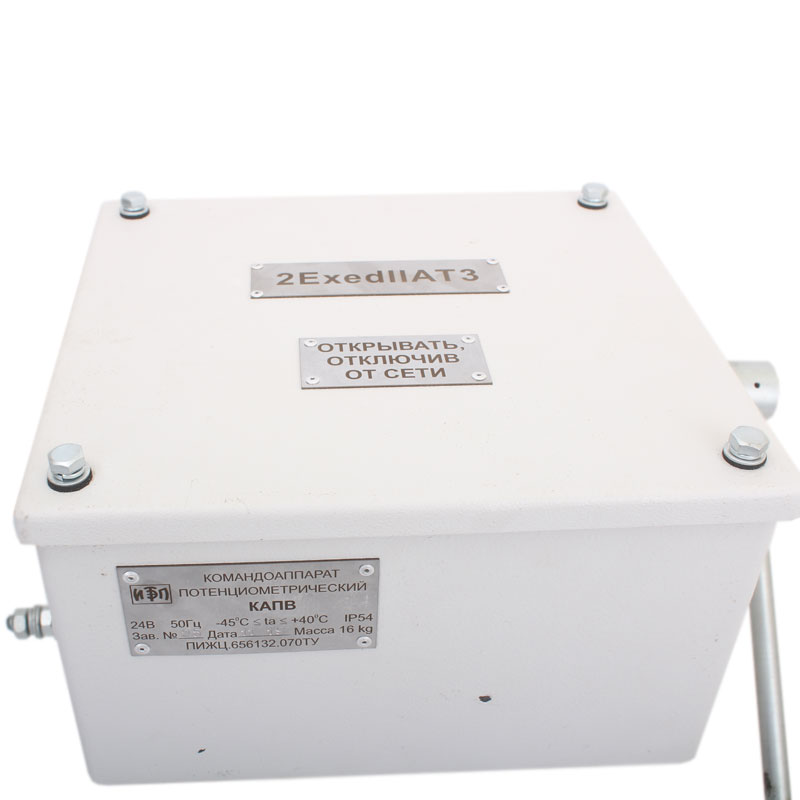

Командоаппарат КАПВ выглядит как прямоугольный коробок, изготовленный из металлических материалов. Если смотреть на его «лицо», то с правой стороны корпуса располагается рукоятка, при помощи которой можно вручную управлять аппаратом. На передней пластине, которая является частью каркаса в выемном блоке, находятся регулируемые опоры, которые ограничивают перемещение рычага.

В состав аппарата КАПВ входят выключатели (блок БКВ-2) в количестве 3 штуки. Они срабатывают после воздействия на них кулачков во время поворота рычага. Привод рычага напрямую связан с валом рабочего резистора при помощи зубчатой передачи. Оболочка потенциометра (резистивный элемент) располагается во взрывонепроницаемой оболочке.  Вводное устройство для кабеля расположено на дне корпуса, благодаря чему обеспечивается ввод кабеля. На вале рукоятки присутствует уплотнение из войлока, а по контуру устанавливается прокладка, изготовленная из резины.

Характеристики

  • Контактный зажим клеммника разрешает подключение провода, сечение которого равно 1,5 мм в квадрате.
  • Кабельное устройство рассчитано на подвод кабеля гибкого типа, диаметр которого достигает 24 мм.
  • Диаметр рукоятки для управления достигает 48 мм.
  • КАПВ имеет размеры: 362 мм  длина, 425 мм высота с рукояткой, 220 мм высота без рукоятки, ширина 277 мм.
  • Вес изделия 20 килограмм.
  • Минимальный срок эксплуатации примерно 10 лет.

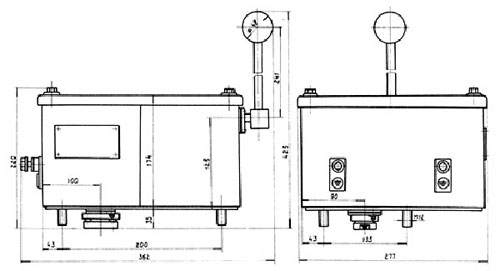

Габаритные и присоединительные размеры КАПВ

Рис. 1. Габаритные и присоединительные размеры КАПВ
