Командоаппарат СКАВ-БУ

Командоаппарат СКАВ-БУ - это устройство для дистанционного управления значением скорости работы электрического привода ведущих механизмов в буровом оборудовании.

Об оборудовании

Оборудование производится для работы в пневматическом модуле. Эти модули являются составными частями пультов бурильщика. Командоаппарат способен работать во взрывоопасной зоне, потому что имеет маркировку по взрывозащите 2ExedlllATЗ.

Рабочие условия командоаппарата СКАВ-БУ

• Может эксплуатироваться зимой с нижней шкалой минус 45 градусов мороза, а может эксплуатироваться летом с высшей шкалой плюс 50 градусов тепла.
• Вибрационная нагрузка в месте, где установлен СКАВ-БУ, должна соответствовать исполнению М-18 (ГОСТ 17 516.1-90).
• Окружающая среда не должна содержать в себе газы и пары, которые могут привести к порче состояния командоаппарата или же к повреждению рабочей изоляции.
• Продолжительный режим работы является стандартным.
• Вводное устройство рассчитано на подсоединение кабеля, диаметр которого варьируется от 18 до 25 мм.
• Зажимы клеммника могут подключить два провода с сечениями по 1,5 мм2 каждый провод.

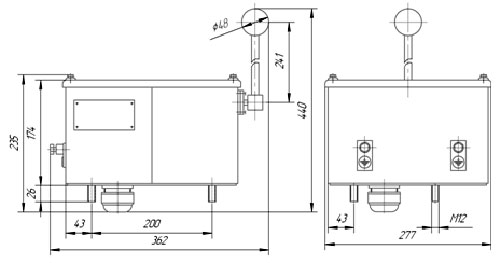

Внешний вид

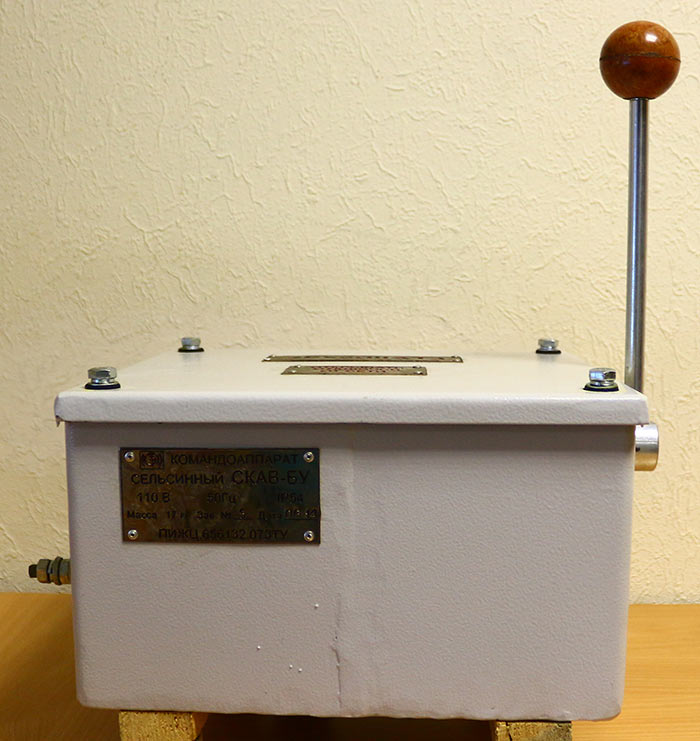

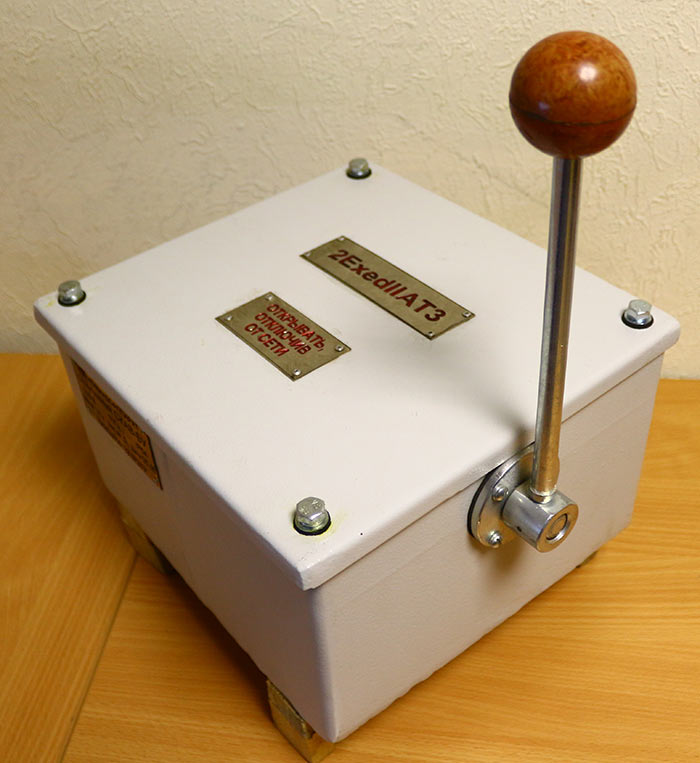

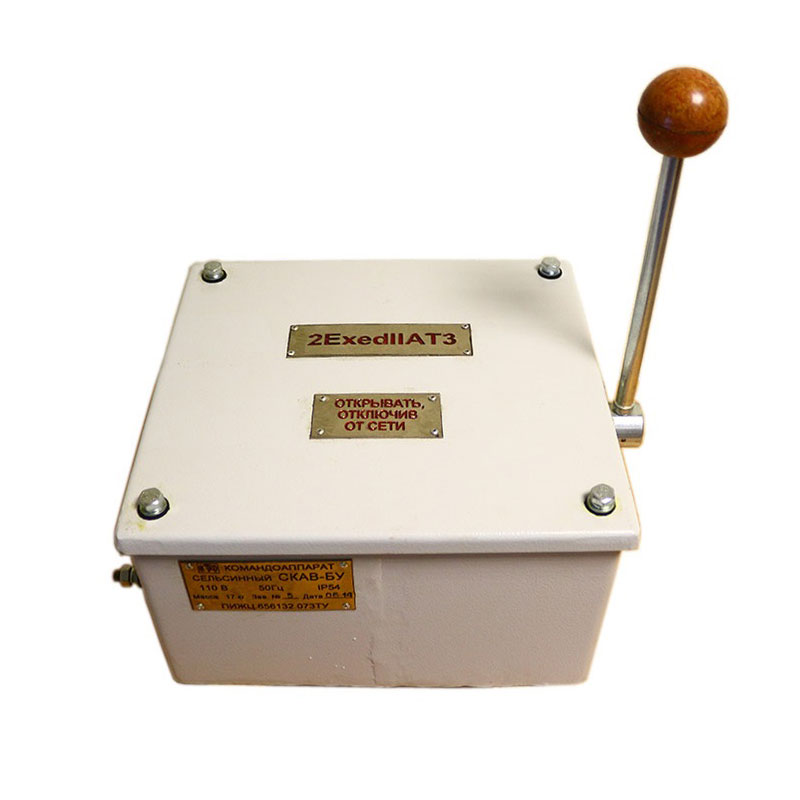

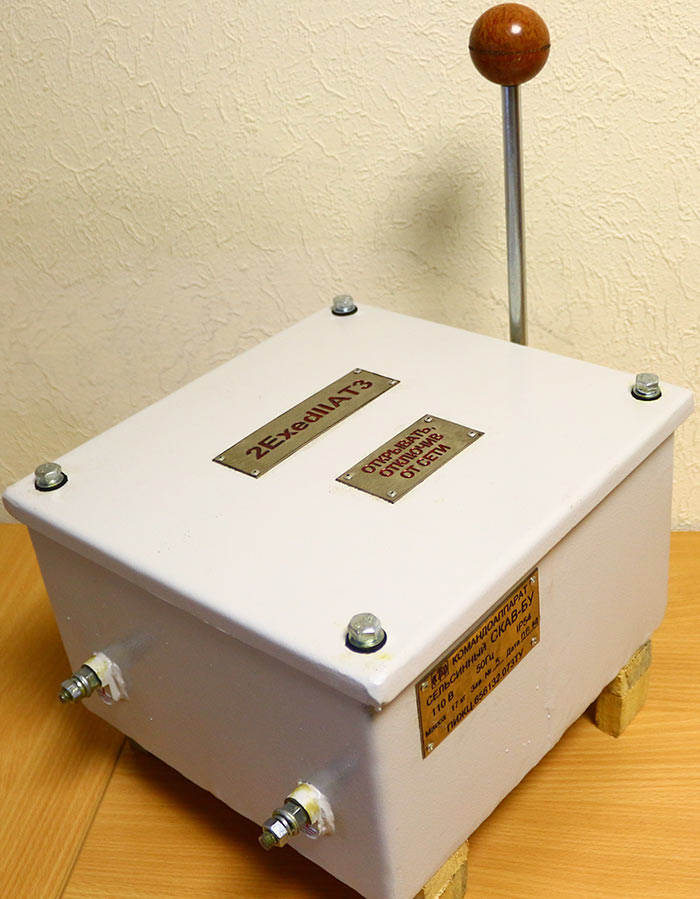

Внешняя часть изготовлена из металлического корпуса, на котором установлена съемная крышка. Боковая поверхность в своем составе имеет рукоятку для РУ (ручное управление). Привод рычага плотно связан с ротором специального сельсина при использовании зубчатой передачи. Так же в составе присутствует кулачки, диск фрикциона, фиксатор нулевого положения. Взрывозащищенные блоки БКВ работают в командоаппарате, их насчитывается 3.
