Описание

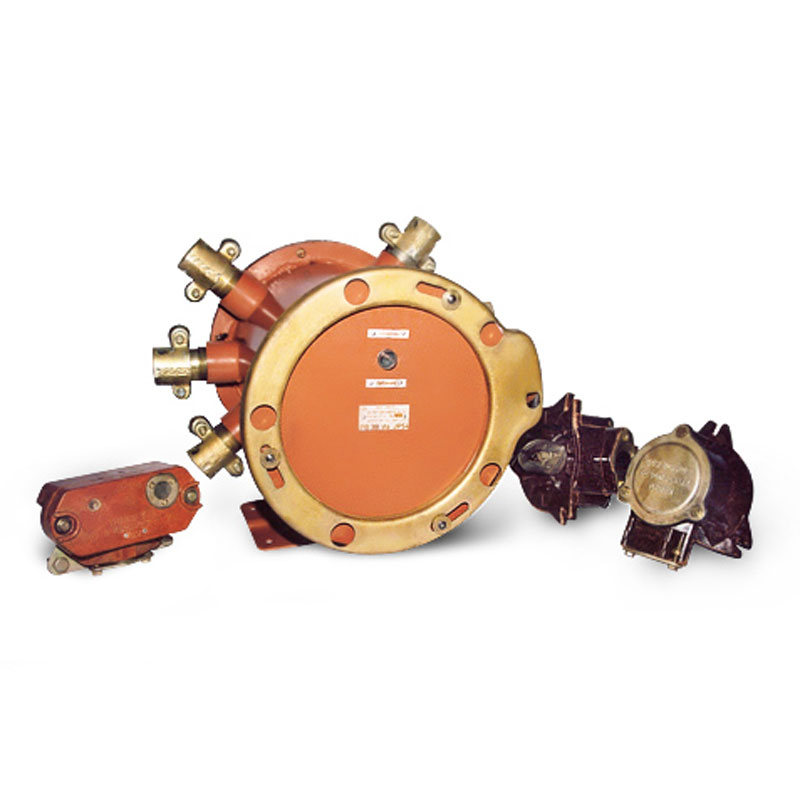

Устройство УКУ представляет собой устройство, контролирующее высоту заполнения определённой ёмкости рабочей средой (это может быть как жидкость, так и твёрдый сыпучий материал). Таким образом происходит автоматическое управление работой шахтного оборудования. Процесс измерения выполняется с помощью датчиков, которые способны работать с взрывоопасными пылью и газами.

Назначение

Устройство УКУ предназначено для использования во взрывоопасной среде шахт в умеренных или холодных климатических условиях. Температура эксплуатации может варьироваться в пределах -10 ÷ +45 ˚С. В комплексе с ДУ датчиками устройства контроля уровня могут быть успешно использованы для работы с токопроводящими кусковыми, сыпучими или жидкими материалами, переходное сопротивление которых составляет не более 5 × 106 Ом. При установке кнопочного поста УКУ используется для самодиагностики линии связи, проверки её целостности и сигнализации по голому проводу.

Устройство и работа

Конструкция устройства контроля уровня полностью ориентирована на работу во взрывоопасной среде, технически сложных условиях эксплуатации. Технология производства основана на использовании метода печатного монтажа, все элементы расположены на одной плате. Его работа выполняется за счёт использования наружных датчиков, размещённых в отдельном корпусе. Полученные данные передаются через кабели на обрабатывающее устройство - микропроцессор.

Переключение выходного ключа происходит в случае срабатывания датчиков, контролирующих верхний и нижний уровень материала. Возврат ключа в рабочее положение возможен только в том случае, если нижний уровень будет соответствовать запрограммированным параметрам и сигнал с этого датчика поступать не будет. Гарантийный срок эксплуатации аппарата составляет 12 месяцев.

Питающее напряжение переменного тока (50 Гц)

36/127/380/660 В

Максимальная мощность потребления оборудования

20 ВА

Максимальная выдержка времени при работе оборудования в режиме контроля уровня

при отключении

0,5 с

при включении

0,5 ÷ 10 с

Число контактов в выходном реле

искробезопасные цепи

искроопасные цепи

1П; 1Р

Контролируемые сопротивления в ходе контроля уровня

режим "линия"

0 ÷ 200 Ом

при использования самодиагностики цепей

0 ÷ 2 × 106 Ом

без использования самодиагностики цепей

0 ÷ 5 × 106 Ом

Масса

37 кг
