Описание

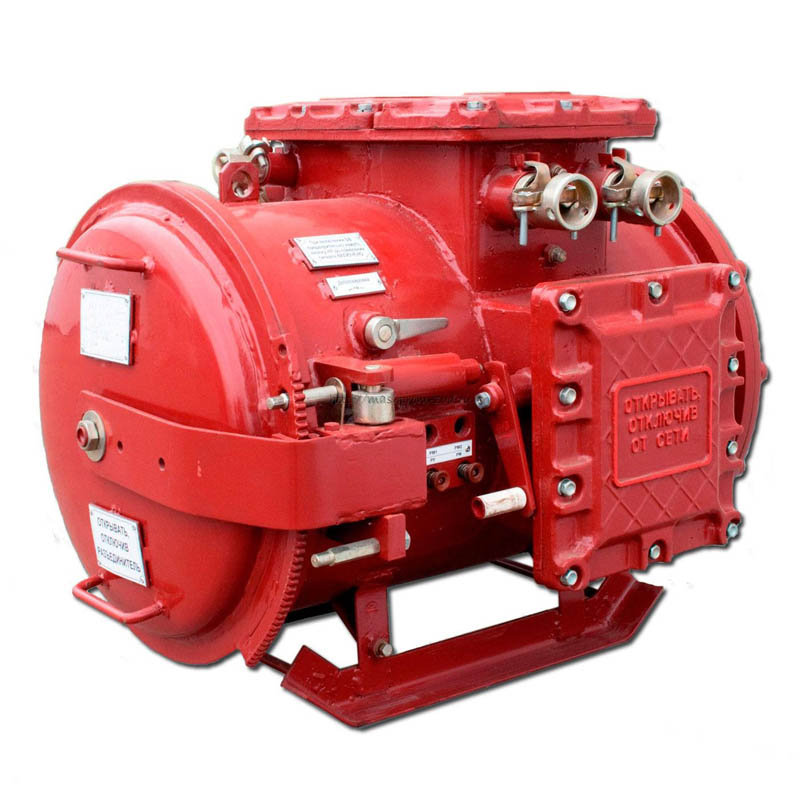

Пускатель автоматики рудничный ПРА предназначен для защиты и управления приводами шахтного оборудования:
- стволовых дверей ПДС-1;
- моторных стрелочных ПМС-4;
- толкателей ПВМ;
- задвижек ПВ,
которые используются для дистанционного, централизованного или автоматического управления механизмами шахты.
Устройство и работа пускателя
Корпус прибора производится из металла и имеет взрывозащищённое исполнение. Внутри защищённое пространство делится на четыре отделения:
- выключателя;
- ввода питающего кабеля;
- вывода, питающего нагрузку кабеля;
- отделения защитной и пусковой аппаратуры.
Пускатель ПРА обеспечивает:
- централизованное управление;
- расширенную токовую защиту потребителей;
- дистанционное управление с вынесенного внешнего пульта;
- управление стрелками из кабины электровоза;
- контроль сопротивления изоляции отходящих линий;
- проверку блоков БРУ и РУ;
- блокировку контакторов при нештатных ситуациях;
- сигнализацию срабатывания токовых защит.
Характеристики
|
Питание (3-х фазное) |
127, 220, 380, 660 В, 50 Гц |
|
|
Номинальный ток |
16 А |
|
|
Выходные параметры (напряжение/выходная мощность) |
36 В/75 ВА, 127 В/50 ВА |
|
|
Напряжение управляющих цепей |
18 В |
|
|
Ток уставки максимальной токовой защиты |
120 А |
|
|
Число вводов |
Ø32 мм |
4 шт |
|
Ø20 мм |
4 шт |
|
|
Сопротивление срабатывания БРУ |
30 кОм |
|
|
Климатическое исполнение |
УХЛ5 или Т5 |
|
|
Степень защиты корпуса |
IР54 |
|
|
Условия эксплуатации |
влажность |
35 ÷ 100 % |
|
температура |
-10 ÷ +35 °С |
|
|
Взрывозащита |
РВ Ex d [ia] I |
|
|
Масса |
140 кг |
|
|
Габаритный размер |
700×600×600 мм |
|
Модификации
Пускатель производится в двух модификациях для умеренного и тропического климата.
