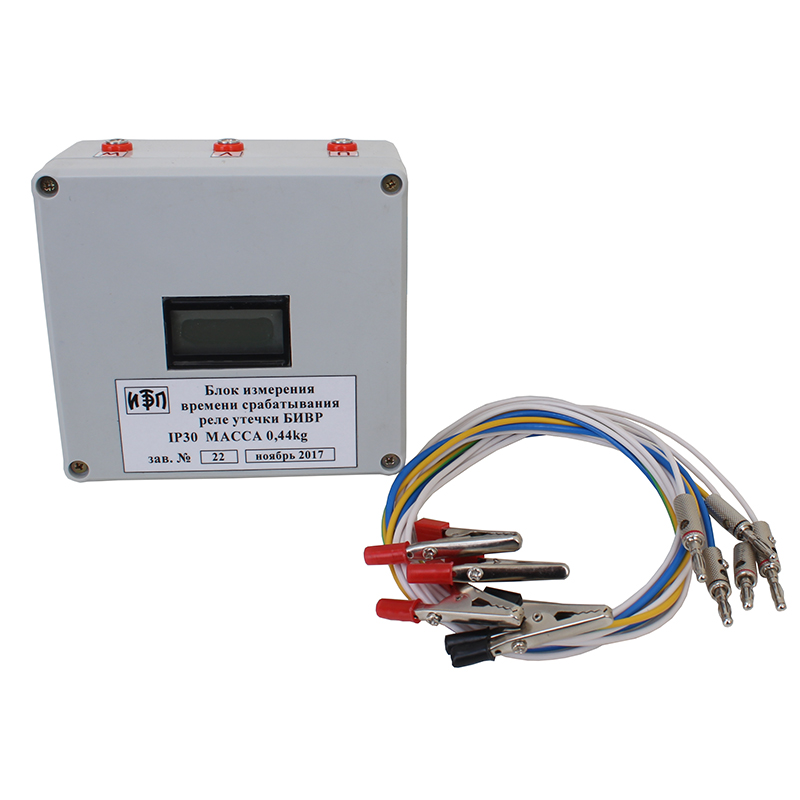

Блок измерения БИВР

No votes yet

Блок измерения БИВР предназначен для измерения времени срабатывания реле утечки совместно с автоматическим выключателем, встраиваемых в трансформаторные подстанции типа ТСШВП, ТСВП, КТПВ и другие мощностью от 100 до 1250 кВт и напряжением на вторичной обмотке 380, 660 и 1140 В.

Условия эксплуатации

Вид климатического исполнения УХЛ, категория размещения 5 по ГОСТ 15150-69.
Номинальное значение климатических факторов – по ГОСТ 15543.1-89. При этом блок предназначен для работы в следующих условиях:

  • температура окружающего воздуха от -10 до +60°С;
  • относительная влажность окружающего воздуха до 100 % при температуре 35 °С;
  • отсутствие резких толчков (ударов и сильной тряски);
  • рабочее положение в пространстве не регламентируется;
  • номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1;
  • блок обеспечивает нормальную работу при изменении напряжения сети от 85 до 110 % номинального значения.

Степень защиты корпуса IР30.

Гарантии изготовителя

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

Технические характеристики
Номинальное напряжение питания блока, В 4,5
Рабочее напряжение трехфазной сети, В 380 / 660 / 1140
Диапазон изменения рабочего напряжения 85..110 Uном
Напряжение питания реле утечки, В 127±10%
Диапазон измерения времени, мс 10..2000
Абсолютная погрешность измерения времени, мс, не более 10
Потребляемая блоком мощность, мВт, не более 9
Габаритные размеры блока, (Ш x Г x В), мм 125х115х58
Масса блока, кг, не более 0,44

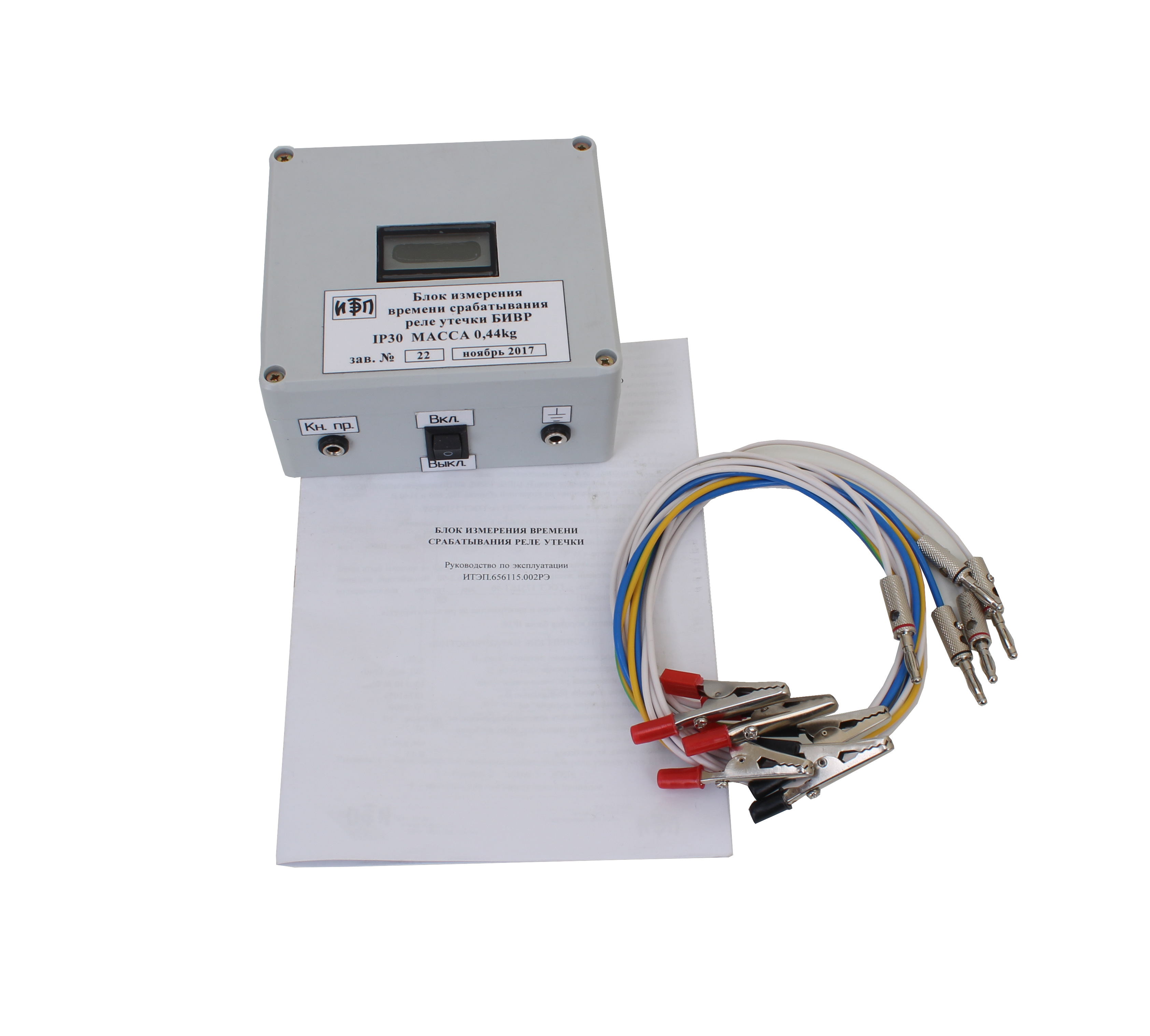

Комплектность поставки

  • блок БИВР 1 шт.
  • гальванические элементы (батарейки АА, 1,5 В) 3 шт.
  • соединительные провода 5 шт.
  • руководство по эксплуатации 1 экз.
