Блок стоечный БС 00.000

No votes yet

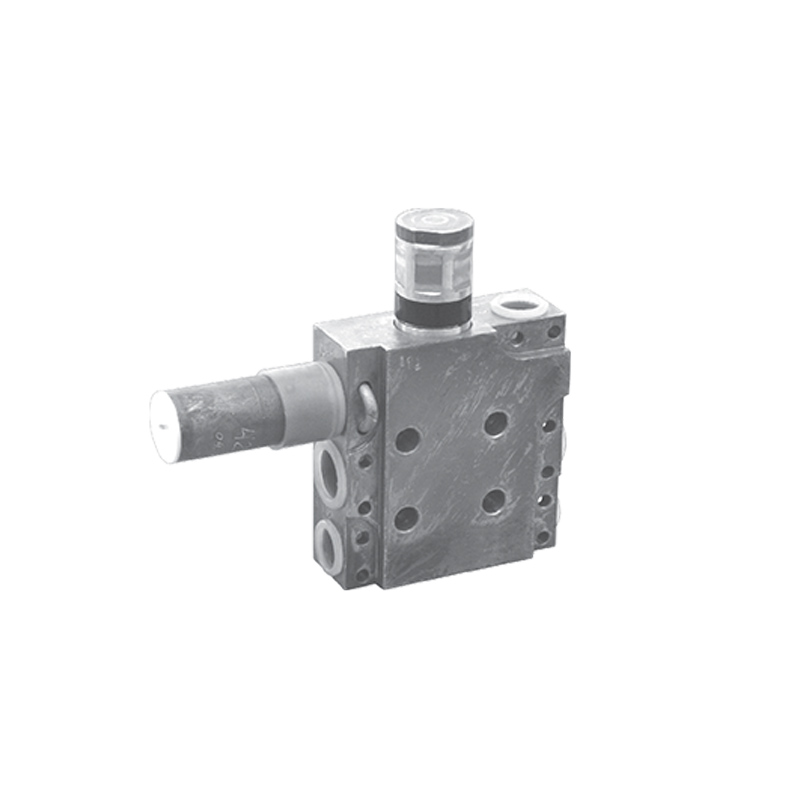

Блок стоечный БС 00.000 разработан с целью распределения рабочей масляной жидкости, которая должна соответствует классу чистоты равному 15, в гидравлических системах.

Назначение

Данный стоечный блок произведен как горно-шахтное оборудование. Он, приоритетно, используется в угольных шахтах, для поддержания давления жидкости в различных горных гидравлических машинах.

Конструкция

Основная часть блока состоит из гнезда, предназначеного для подключения клапана предохранительного. Другие гнезда, расположенные на блоке, необходимы для монтажа на них манометра и гнезда для подачи давления в поршневую полость.

Гидравлическая схема и ее обозначение

Схема гидравлическая для стоечного блока

Рис.1 - Схема гидравлическая для стоечного блока

  • A, A1 – гнезда подачи давления в поршневую полость стойки;
  • B – гнездо для предохранительного клапана;
  • B1 – гнездо для манометра;
  • B2 – место для установки со штоковой полостью стойки;
  • St – место для стыковки со штоковой полостью стойки;
  • St1, St2 – гнезда подачи давления для открытия разгрузочного клапана и в штоковую полость стойки.

Основные параметры

БС 00.000

Номинальное давление настройки предохранительного клапана, МПа

42

Давление открытия разгрузочного клапана при давлении в поршневой стойке, МПа

– при давлении 25 МПа

9

– при давлении 42 МПа

11

Масса, кг

3,45
