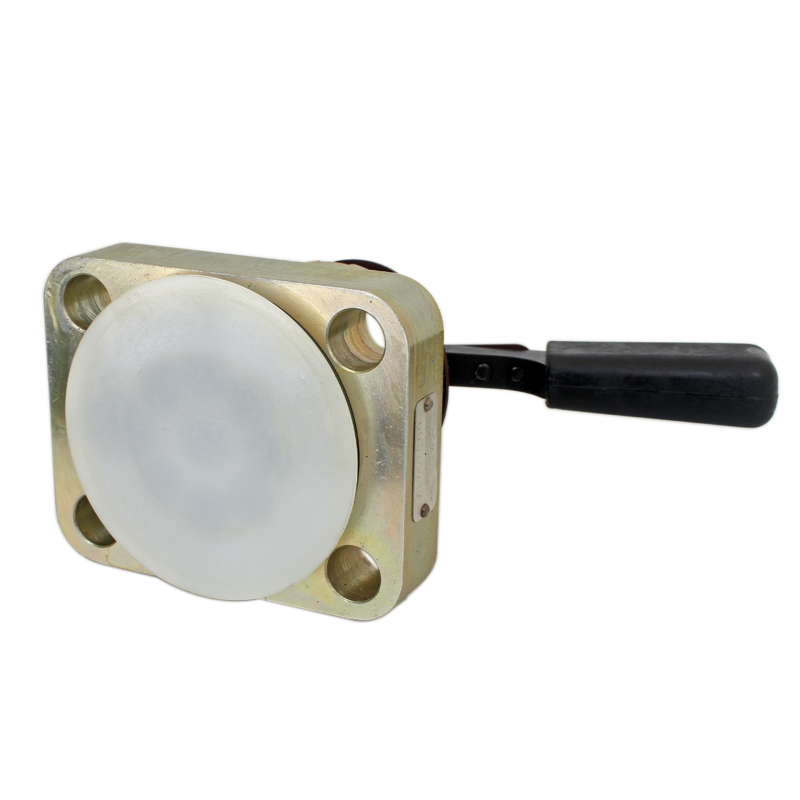

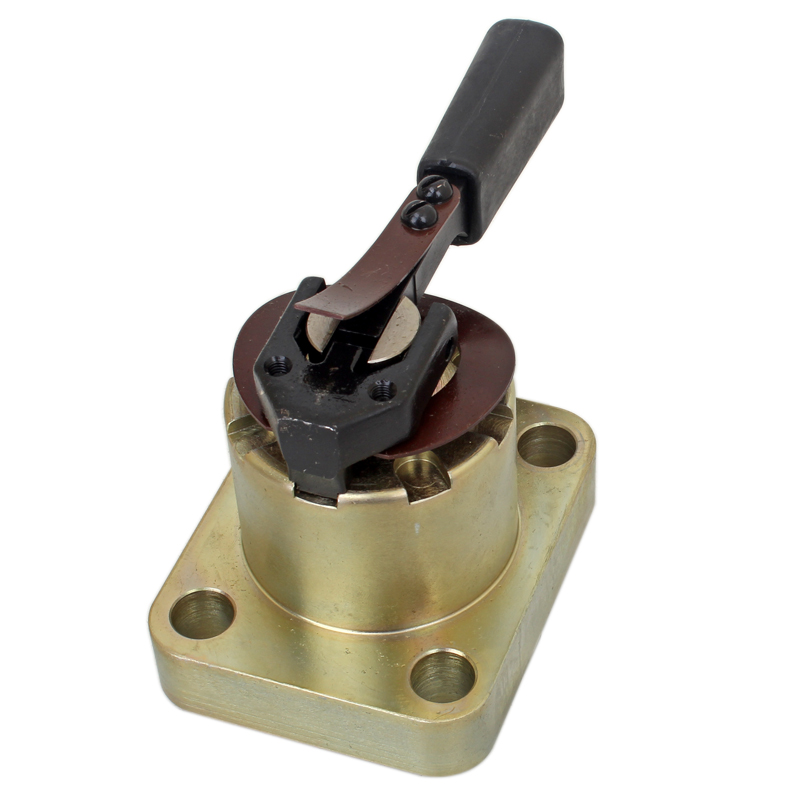

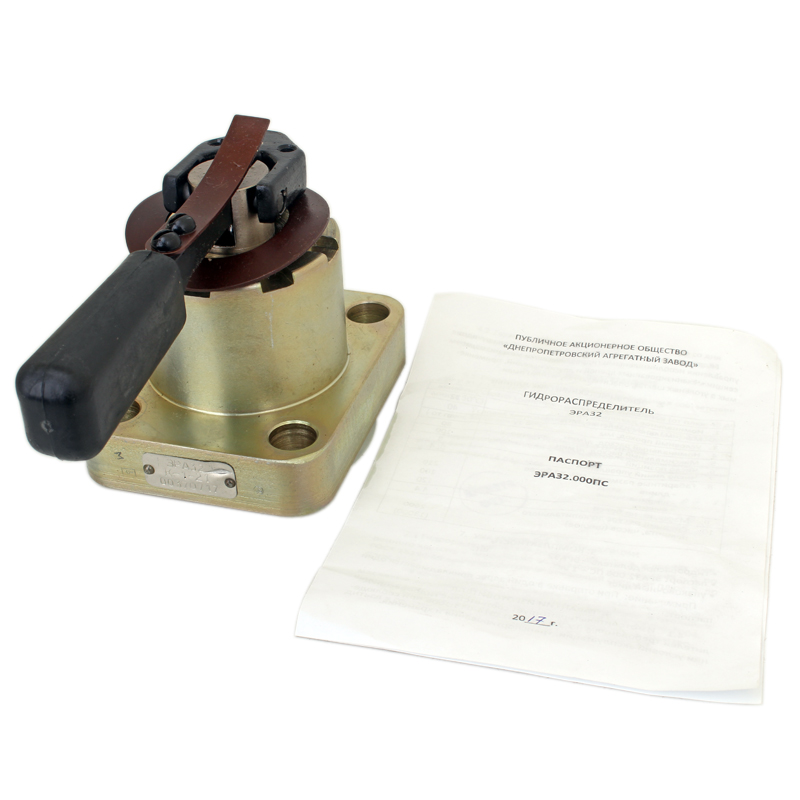

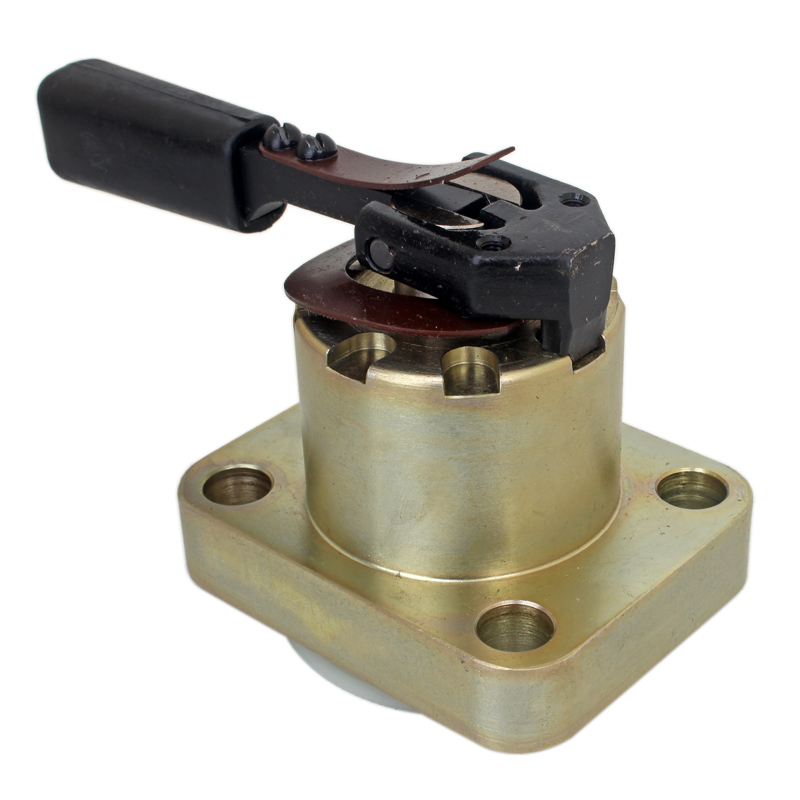

Гидрораспределители ЭРА32

Документация:
Паспорт(224.84 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидрораспределители ЭРА32 представляют собой устройства, которые позволяют управлять гидромеханизмами горных машин, механических крепей и другой гидравлической аппаратурой в среде повышенной опасности содержания газовых веществ в воздухе.

Область применения

Представленная модель гидрораспределителя разработана для функционирования в угольных шахтах, рудниках и других мест по добыче горно-шахтного сырья. Основной задачей гидрораспределителя ЭРА32 является качественное управление механизмами гидромашин, которые в свою очередь, выполняют функции прочитски шахт и добычи материалов.

Техническое условие

ТУУ.32.2-14311614-043:2006

Обозначение при заказе

Наименование изделия: ЭРА 32 - К С х - х х - х х х

Расшифровка обозначения

  1. Аббривеатура;
  2. Номинальное давление, МПа;
  3. Наличие отсечного клапана;
  4. Наличие стопора отсечного клапана;
  5. Количество выполняемых операций:
  • 8 или 3 (8 не указывают).
  1. Количество распределительных втулок;
  2. Количество запирающих втулок;
  3. Расположение рукоятки управления:
  • 1 — рукоятка и распределительная втулка по разные стороны от оси поворота золотника;
  • 2 — рукоятка и распределительная втулка по одну сторону от оси поворота золотника.
  1. Расположение сливного отверстия:
  • 1 — у короткой стороны корпуса;
  • 2 — у длинной стороны корпуса.
  1. Величина диаметра условного прохода:
  • 8 мм — не указывают;
  • 9 мм — обозначают «У».

Характеристики

Основные параметры

ЭРА32-ХХХ-ХХ-ХХХ

Номинальное давление, МПа

32

Максимальное давление, МПа

40

Условные проход, мм

8 или 9

Количество выполняемых операций

8 или 3

Номинальный расход, л/мин

80

Максимальный расход, л/мин

100

Номинальный перепад давления, МПа

4

Усилие на рукоятке управления, Н не более

100

Климатическое исполнение

У

Категория размещения по ГОСТ 15150

5

Температура эксплуатации, °С

+5...+35

Относительная влажность при температуре +35°С, %

98±2

Габаритные размеры, мм не более



– длина

210

– ширина

100

– высота

120

Масса, кг не более

4,4

Модификации

Гидрораспределители ЭРА32 изготавливаются в 34 исполнениях.

ЭРА32-К-1-11

ЭРА32-К-12-21

ЭРА32-К-21-12

ЭРА32-КС-1-22

ЭРА32-КС-21-11

ЭРА32-1-21

ЭРА32-12-12

ЭРА32-К-1-21

ЭРА32-К-12-12

ЭРА32-К-21-22

ЭРА32-КС-12-11

ЭРА32-КС-21-21

ЭРА32-1-12

ЭРА32-12-22

ЭРА32-К-1-12

ЭРА32-К-12-22

ЭРА32-КС-1-11

ЭРА32-КС-12-21

ЭРА32-КС-21-12

ЭРА32-1-22

ЭРА32-3-1-21У

ЭРА32-К-1-22

ЭРА32-К-21-11

ЭРА32-КС-1-21

ЭРА32-КС-12-21

ЭРА32-КС-21-22

ЭРА32-12-11

ЭРА32-1-21У

ЭРА32-К-12-11

ЭРА32-К-21-21

ЭРА32-КС-1-12

ЭРА32-КС-12-22

ЭРА32-1-11

ЭРА32-12-21
