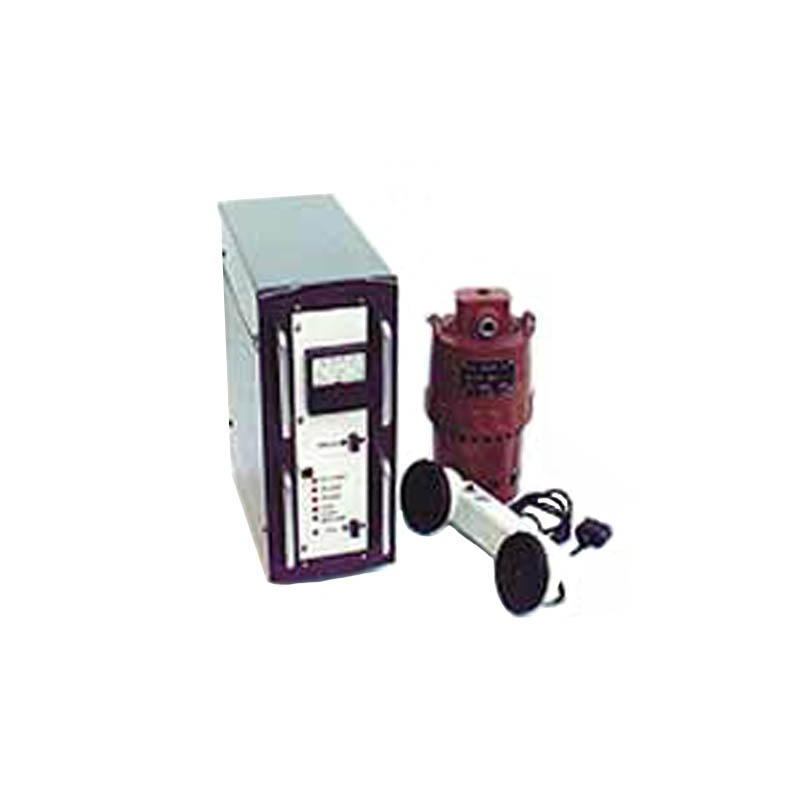

Сигнализаторы ГАЗ.5

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Сигнализаторы многоканальные ГАЗ.5, ГАЗ.5.1, ГАЗ.5.2, ГАЗ.5.6, ГАЗ.5.18 служат для того, чтобы производить непрерывный контроль над довзрывоопасными концентрациями паров и газов, которые могут возгораться, а также над бутаном, метаном и пропаном в воздухе. Приборы используются в качестве устройства, которое подает сигнал, оповещающий, что в помещении превышен уровень концентрации ранее приведенных веществ.

Где применяют

Данныесигнализаторы нашли свое применение в различных сферах:

на нефтеперерабатывающих предприятиях;
на угольных рудниках;
на заводах коксохима;
на распределительных пунктах газопровода и газовых котельных;
в подземных канализационных распределителях городов;
на газоперекачивающих станциях;
на газоперерабатывающих заводах;
в подвальных помещениях зданий согласно СНИП.

Какие обязанности возложены на прибор?

По каждому из каналов сигнализаторы ГАЗ.5 должны обеспечивать ряд функций:

постоянно без прерываний измерять довзрывоопасные насыщения бутана, пропана или метана в воздушных массах;
подавать аварийную и предупредительную световую сигнализацию;
после включения сигнализации подавать сигнал на внешнюю управляющую цепь;
выдавать интегральную световую сигнализацию «Отказ»;
бесперебойную телефонную связь, проходящую по цепи живления датчиков от блока БПС до датчиков;
регулировать частоту включения сигнализации;
выдавать унифицированный выходной сигнал на основное устройство;
создать защиту в автоматическом режиме от неточного подключения рабочего механизма.

Характеристики

Технические характеристики

Диапазон измерений	от 0 до 50% НКПР
Номинальные значения порогов срабатывания сигнализации	20 и 40% НКПР
Предел допускаемого значения основной абсолютной погрешности	5% НКПР
Время срабатывания, не более, с	15
Время непрерывной работы без технического обслуживания не менее, суток	10
Мощность, потребляемая одним каналом, не более, ВА	15
Канальные исполнения	1, 2, 6, 18
Технические условия	ТУ 12.0165709.283 - 96

Исполнение составных частей сигнализаторов

Наименование составных частей сигнализаторов	Исполнение по ГОСТ 12.2.020.-76		Степень защиты оболочки по ГОСТ 14254-80	Климатическое исполн. по ГОСТ 15150-69
Наименование составных частей сигнализаторов	Уровень взрывозащиты	Вид взрывозащиты	Степень защиты оболочки по ГОСТ 14254-80	Климатическое исполн. по ГОСТ 15150-69
Стойка блоков питания и сигнализации СБПС.3,СБПС.3.2	Общего назначения по ГОСТ 18311-80	Искробезопасная электрическая цепь, ia	IP30	УХЛ4*
Модуль блоков питания и сигнализации МБПС	Общего назначения по ГОСТ 18311-80	Искробезопасная электрическая цепь, ia	IP30	УХЛ4*
Датчик метана ДМГ.3	Взрывобезопасный	Взрывонепроницаемая оболочка, искробезоп. цепь, специальный ia, d, s	IP31	УХЛ3,*
Датчик метана ДМГ.3.В: преобразователь параметров ПП.8 датчик ДМВ.2	Взрывобезопасный Взрывобезопасный	искробезопасная цепь, специальный ia, s искробезопасная цепь, взрывонепроницаемая оболочка ia, d	IP31 IP31	УХЛ3* УХЛ3,*
Трубка телефонная искробезопасная ТИТ.3	Взрывобезопасный	Искробезопасная электрическая цепь, ia	IP30	УХЛ3,*
Прибор вторичный переносный ИПМ	Взрывобезопасный	Искробезопасная электрическая цепь, специальный ia, s	IP30	УХЛ3,*

Габаритные размеры и масса составных частей сигнализаторов

Наименование изделий	Габаритные размеры, мм, не более	Масса, кг, не более
СБПС,3 , СБПС.3.2	450 х 540 х 2100	170
МБПС,1 , МБПС.1.2	350 х 150 х 350	6
МБПС,2 , МБПС.2.2	350 х 220 х 350	12
МБПС,6 , МБПС.6.2	350 х 550 х 350	25
ДМГ.3	145 х 400	1,5
ДМГ.3В: ПП.8 ДМВ.2 ТИТ.3 ИПМ	145 х 400 220 х 70 х 90 280 х 100 х 100 280 х 190 х 130	1,5 0,35 0,7 3,5

Комплект поставки в зависимости от исполнения

ГАЗ.5.1	ГАЗ.5.2	ГАЗ.5.6	ГАЗ.5.18
МБПС,1 - 1 ДМГ.3 - 1 ТИТ.3 - 2 ИПМ - 1	МБПС,2 - 1 ДМГ.3 - 2 ТИТ.3 - 2 ИПМ - 1	МБПС,6 - 1 ДМГ.3 - 6 ТИТ.3 - 2 ИПМ - 1	СБПС,3 - 1 ДМГ.3 - 18 ТИТ.3 - 2 ИПМ - 2
