Гидрораспределители РСД

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидрораспределители РСД-03, РСД-05, РСД-10 представляют собой устройства для горно-шахтной промышленности, которые выполняют дистанционное или ручное управление различным видами гидроаппаратуры, например:

  • стойками;
  • домкратами;
  • гидроцилиндрами
  • и другими видами шахтной техники.

Область применения

Выпускаемые гидрораспределители марки РСД позволяют выполнять управленческие функции в шахтах или местах по добыче горного материала. Основная задача данных устройств - управление механизмами горно-шахтных машин, передвижчиками, очистными агрегатами.

Техническое условие

ТУ 12.00174065.102-94

Характеристики

Основные параметры

РСД-03

РСД-05

РСД-10

Номинальное давление, МПа

32±1,5

Минимальное давление, МПа

6

6

15

Условный проход, мм

8

Количество линий управления

6

Гидравлическое сопротивление (при расходе 100 л/мин), МПа

3,0...4,0

Номинальный расход, л/мин

100±5

Максимальный расход, л/мин

120±6

Усилие на рукоятке или клавише ручного управления, Н не более

180

180

10

Климатическое исполнение

У

Категория размещения по ГОСТ 15150

5

Температура эксплуатации, °С

+5...+50

Габаритные размеры, мм не более







– длина

160

260

160

– ширина

80

80

80

– высота

100

40

55

Масса, кг не более

2,2

1,9

2,8

Модификации

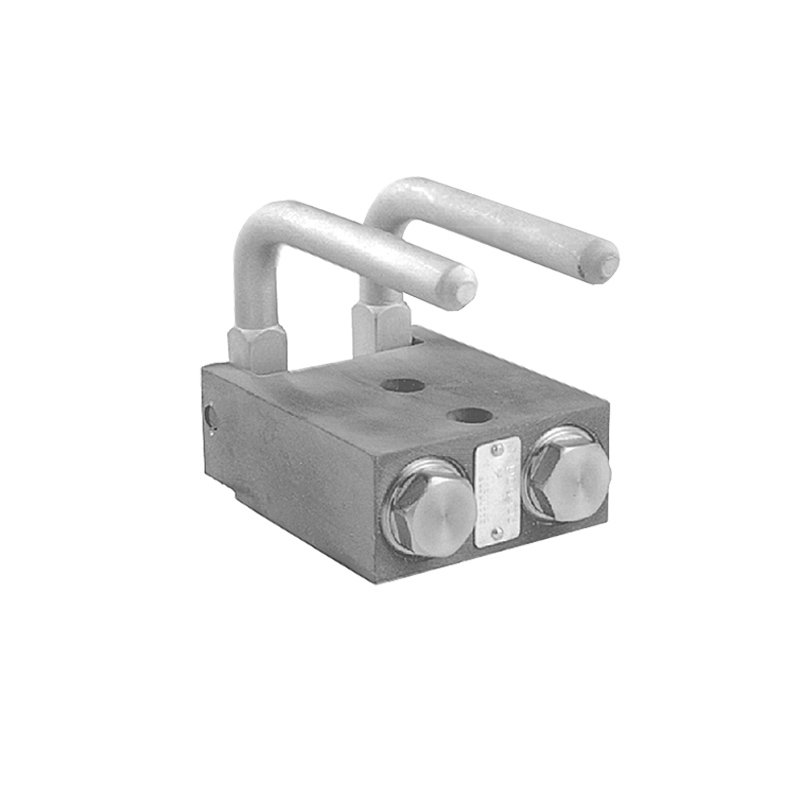

  • РСД-03 - конструкция с двумя рукоятками;

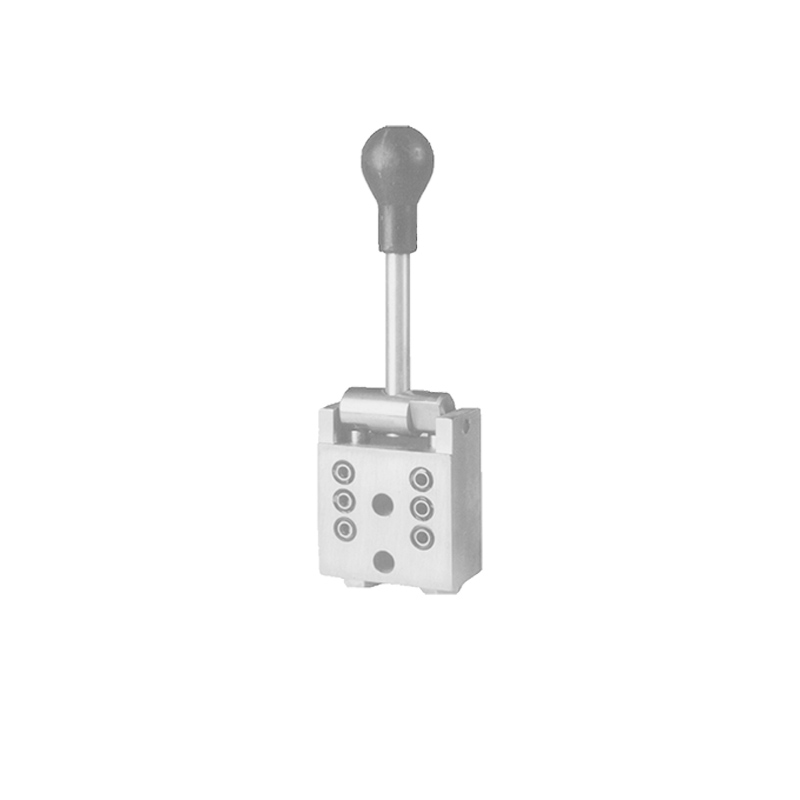

  • РСД-05 - с одной рукояткой;

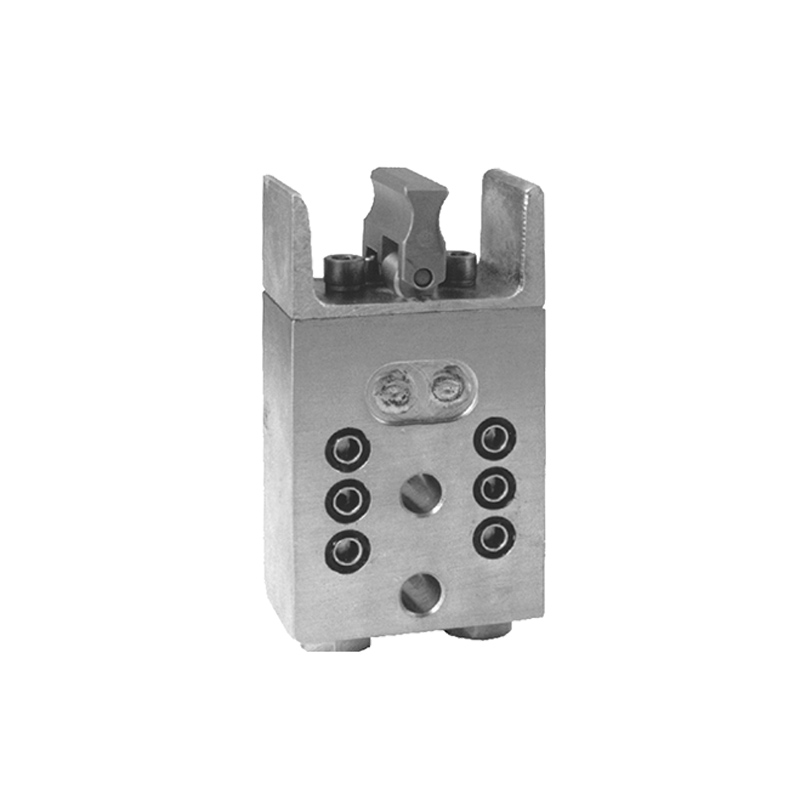

  • РСД-10 - со встроеным пилотом.
