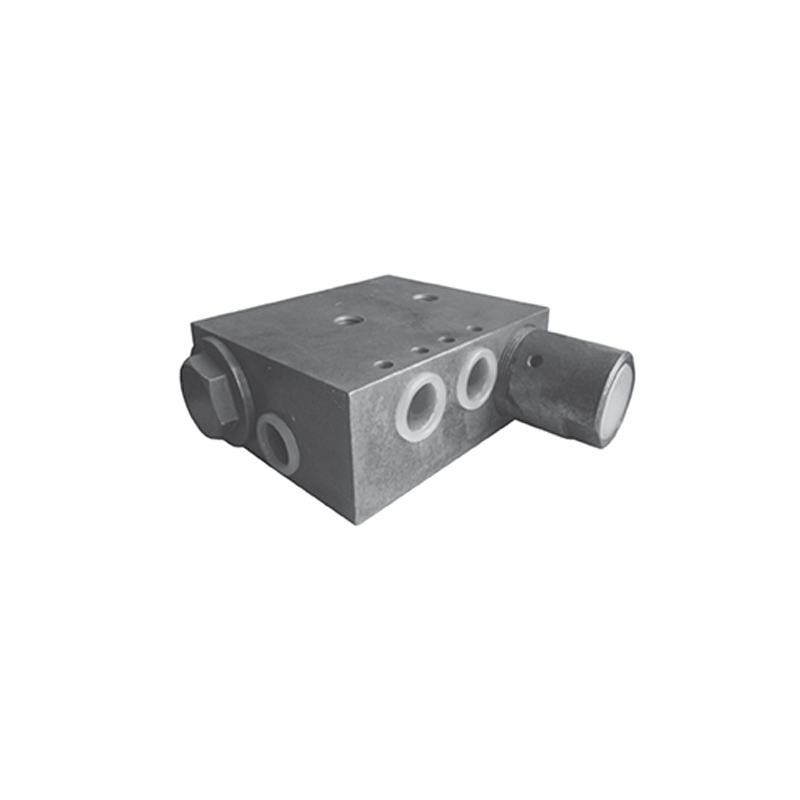

Блок замка 3КД90.16.07.170

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок замка 3КД90.16.07.170 используется в качестве оборудования по управлению гидросистемами горно-шахтного оборудования в угольных шахтах.

Используемая рабочая жидкость

Для работы блока замка 3КД90.16.07.170 может использоваться любая маслянная водянистая жидкость, которая соотвествует классу чистоты 15, который необходим для работы в шахтах.

Гидравлическая схема и ее обозначения

Гидравлическая схема блока замка

Рис.1 - Гидравлическая схема блока замка

  • Ш – к гнезду Ш блока стоечного;
  • Р – к гнезду Р блока стоечного;
  • ГП – к гидропатрону;
  • ЗМ – гидрозамок односторонний;
  • КП – клапан предохранительный.

Характеристики

Основные параметры

3КД90.16.07.170

Номинальное рабочее давление, МПа

32

Настройка предохранительного клапана, МПа

39

Давление закрытия предохранительного клапана (ГВТН-10У), МПа

35

Давление разгрузки гидрозамка, МПа

8

Условный проход, мм

8

Масса, кг

4,2
