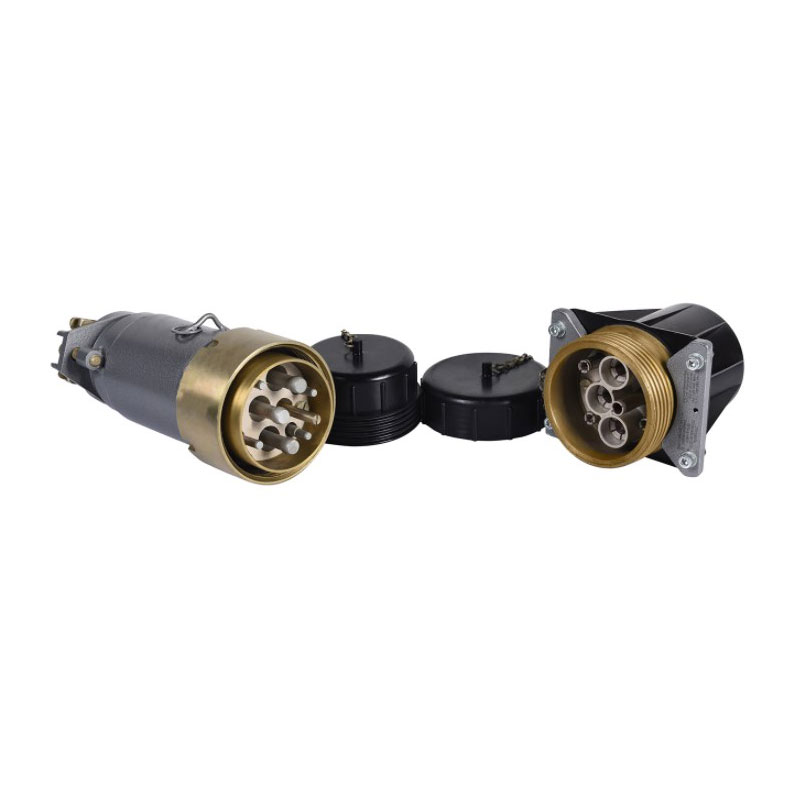

Соединитель взрывозащищенный рудничный СВР-63Л

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители СВР-63Л предназначены для быстрого соединения электрических цепей напряжением до 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, а также для соединения двух отрезков кабелей, проложенных по горным выработкам угольных шахт и рудников.

Условия эксплуатации

  • номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89 при верхнем значении относительной влажности до (98 ± 2) % и при температуре (35 ± 2) °С
  • окружающая среда взрывоопасная по газу (метану) и (или) угольной пыли, запыленность не более 1200 мг/м3
  • номинальные значения механических внешних воздействующих факторов по ГОСТ 17516.1-90 для группы механического исполнения М19.

Цепи управления соединителей должны быть искробезопасными.

Соединители имеют два конструктивных исполнения: линейные (Л) – для соединения двух отрезков гибкого кабеля- встраиваемые (розетка – ВР и вилка – ВВ) – для отвода и подвода электрической энергии к токоприемникам.

Устройство и работа

Соединители состоят из вилки и розетки. Соединители разного назначения аналогичны по устройству, но отличаются конструкцией контактов и изоляторов.
В качестве базовой модели рассмотрим устройство линейного соединителя. Он состоит из линейной вилки (ЛВ) и линейной розетки (ЛР).

Линейная вилка (ЛВ) состоит из следующих основных узлов: корпуса, блока изоляторов с контактными пальцами, кабельного ввода и крышки с цепочкой.

Корпус представляет собой сварную металлическую деталь, на передней части которой установлена соединительная гайка, а на противоположном конце – гнездо кабельного ввода. Внутри корпуса приварены пластины для крепления блока изоляторов специальными винтами.

В блоке изоляторов установлены три силовых, три контрольных и один заземляющий контактные пальцы. На торцевой стороне изолятора в месте подсоединения проводников имеется маркировка силовых контактов, контрольных и заземляющего.

Силовые, контрольные и заземляющие пальцы имеют разную длину для выполнения следующего условия: при разъединении соединителя первыми должны размыкаться контакты цепи управления, затем – контакты главной цепи и последним – заземляющий контакт. Этим обеспечивается электрическая блокировка соединителей, когда главные силовые контакты разъединяются после дистанционного отключения напряжения с этих контактов. Контактные пальцы имеют зажимы для подсоединения и крепления жил кабеля.

На блоке изоляторов установлен направляющий палец для предварительного ориентирования вилки при соединении с розеткой. Палец выступает за торец корпуса и, тем самым, обеспечивает видимость при ориентировании.

Для обеспечения щелевой защиты между корпусом и изолятором последний запрессован в металлическую втулку. Контрольные искробезопасные цепи отделены от силовых искроопасных цепей изоляционной перегородкой, которая закреплена на изоляторе.

Кабельные вводы предназначены для ввода, уплотнения и закрепления подводимых к соединителям кабелей. Кабельные вводы состоят из резинового уплотнительного кольца, установленного в гнезде, муфты и заглушки. Заглушки предназначены для защиты внутренней полости вводного отделения соединителя от пыли и влаги.

В кабельных вводах осуществляется крепление кабеля от проворота и выдергивания скобой, что обеспечивает разгрузку жил кабеля от растягивающих усилий и скручивания.

Уплотнение кабеля происходит за счет деформации резинового кольца муфтой. На время транспортирования и хранения внутренняя полость вилки закрывается крышкой, которая защищает изделие от пыли и влаги, а взрывозащитные поверхности – от повреждения.

Крышка посредством цепочки крепится к корпусу. Линейная розетка (ЛР) состоит из следующих основных узлов: корпуса, блока изоляторов с контактными гнездами, кабельного ввода и крышки с цепочкой.

Корпус линейной розетки по конструкции аналогичен корпусу линейной вилки и отличается тем, что на передней части выполнена резьба для навинчивания гайки вилки при сочленении (стягивании) вилки с розеткой.

На блоке изоляторов установлены контактные гнезда силовой и контрольной цепей и заземления. Соответствующая маркировка контактных гнезд нанесена на торцевой поверхности изолятора со стороны подсоединения жил кабеля.

Для ориентирования розетки при соединении с вилкой на блоке изоляторов установлено направляющее гнездо. Все остальные детали и узлы унифицированы с вилкой.

На наружной поверхности корпусов вилки и розетки установлены стрелки-указатели положения вилки и розетки при сочленении (они должны располагаться друг против друга).
На внешней торцевой поверхности изоляторов вилки и розетки имеются по две стрелки, выполненные прессованием. Они должны располагаться под стрелками на корпусе при установлении изоляторов с контактами в свои корпуса.

Выступающий за торец корпуса направляющий штырь вилки, стрелки-указатели на корпусах и стрелки на изоляторах предназначены для безошибочного, правильного и надежного сочленения вилки с розеткой.

Соединяется и разъединяется вилка с розеткой при помощи соединительной гайки, которая закрепляется на корпусе вилки (розетки) и навинчивается на корпус розетки (вилки) специальным ключом.
Соединительная гайка в зависимости от типоисполнения соединителей устанавливается либо на корпусе линейной розетки, либо на корпусе линейной вилки.

Соединители встраиваемая розетка (СВР-ВР) и встраиваемая вилка (СВР-ВВ) аналогичны по конструкции и состоят из следующих основных составных частей: встраиваемая розетка – розетка стационарная (РС), вилка кабельная (ВК)- встраиваемая вилка – вилка стационарная (ВС), розетка кабельная (РК).

Обеспечение взрывозащищенности

Взрывозащищенность линейных соединителей обеспечивается в соединенном положении, встраиваемых – в соединенном положении при встройке их в изделие.

В конструкции соединителей предусмотрены следующие основные меры и средства взрывозащиты.

Контактные элементы вилки и розетки заключены во взрывонепроницаемые оболочки, которые выдерживают давление взрыва внутри них и исключают передачу взрыва в окружающую взрывоопасную среду.

Система электрической блокировки соединителей выполнена таким образом, что при разъеме вилки и розетки первыми размыкаются контакты цепи управления, затем контакты главной цепи и последним размыкается контакт заземляющей цепи. В момент размыкания заземляющего контакта на гайке еще имеется запас резьбы.

Взрывонепроницаемость ввода кабеля достигается путем уплотнения его резиновым кольцом. Для возможности подсоединения кабеля с различным наружным диаметром резиновое кольцо имеет концентрические надрезы.

Взрывонепроницаемость соединителей обеспечивается применением щелевой взрывозащиты.

Размеры цилиндрических взрывонепроницаемых щелей обеспечиваются конструкцией, технологией изготовления и гарантируются заводом-изготовителем.

Взрывозащитные поверхности защищены от коррозии антикоррозийной защитной смазкой ЦИАТИМ-201 ГОСТ 6267-74. Все винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами.

Изоляторы выполнены из электроизоляционного материала группы «б» по ГОСТ Р 51330.20-99.

Температура наружных поверхностей корпусов в наиболее нагретых местах при нормальных режимах эксплуатации не превышает допустимой ГОСТ Р 51330.0-99 с учетом максимальной температуры окружающей среды.

Пути утечек и электрические зазоры между токоведущими частями вилки и розетки, а также между ними и корпусами соответствуют ГОСТ Р 51330.20-99. Прочность взрывонепроницаемых корпусов проверяется испытательным давлением 1,0 МПа. Максимальная температура контактных соединений при нормальных режимах эксплуатации не превышает 70 °С.

Конструкция кабельных вводов соединителей обеспечивает надежное уплотнение подводимого кабеля и невозможность его выдергивания и скручивания.

Вид взрывозащиты «искробезопасная электрическая цепь (i)» обеспечивается выполнением требований к путям утечки и электрическим зазорам между искроопасными и искробезопасными цепями в соответствии с требованиями ГОСТ Р 51330.10-99.

Степень защиты соединителей от внешних воздействий IP67 по ГОСТ 14254-96 обеспечивается за счет применения уплотнительных прокладок и колец в соединениях. На корпусе соединителей установлена табличка с маркировкой взрывозащиты РВ Exd[ia]I и предупредительной надписью «Открывать, отключив от сети».

Характеристики

Технические данные

  • Рабочее положение в пространстве – любое.
  • Соединители имеют семь контактов: три контакта силовой цепи, три – цепей управления и один – заземляющий.
  • Усилие разъединения вилки и розетки с помощью ключа по ГОСТ 16934-79 с плечом 285 мм составляет не более 392 Н (40 кг).
  • Механическая износостойкость соединителей составляет 6300 циклов соединений-разъединений.
  • Срок службы соединителей до списания 5 лет. Соединители в течение срока службы капитальному ремонту не подлежат.
  • Степень защиты соединителей от внешних воздействий окружающей среды IP67 по ГОСТ 14254-96 для линейных – в соединенном положении, для встраиваемых – при установке их в изделие.
  • Электрическое сопротивление изоляции в нормальных климатических условиях не менее 10 МОм.
  • Контакты главной цепи соединителей должны обеспечивать передачу электроэнергии переменного тока напряжением до 1140 В и частотой 50 и 60 Гц.
  • Номинальное напряжение цепи управления – 60 В, номинальный ток – 10 А.
  • По номинальному току главной цепи соединители изготавливаются двух исполнений 63 и 250 А. Каждое исполнение имеет ряд конструктивных типоисполнений.
Габаритные, установочные размеры соединителей(линейный (Л))

Номинальный ток
главной цепи
соединителя, А

Сечение основной
жилы подсоединяемого
кабеля, мм2

Наибольший наружный
диаметр подсоединяемого
кабеля, мм

Стойкость

термическая
(действующее значение за 0,2 с), А

электродинамическая
(амплитудное значение за 0,2 с), А

До 63

6
10
6

31,6
34,5
40,2

2000

3800

Св. 63 до 250

25
35- 50
70

42,3
47,6- 51
54,2

4470

11500

Габаритные, установочные размеры соединителей(встраиваемый (розетка (ВР), вилка (ВВ))

Обозначение соединителя

L

D1

B

Масса, кг

СВР-63Л

465

121

121

11 ± 1,1

СВР-250Л

608

140

148

16,5 ± 1,6

Габаритные, установочные размеры соединителей (линейная и кабельная вилка (ЛВ и ВК), розетка кабельная (РК))

Обозначение соединителей

Размеры, мм

Масса, кг

D1

D2

D3

D4

L1

L2

СВР-63ВВ
СВР-63ВР

121

98

116

95

90

346

9 ± 1

СВР-250ВВ
СВР-250ВР

140

105

127

113

114

440

12 ± 1,2

Габаритные, установочные размеры соединителей (линейная розетка (ЛР))

Обозначение соединителей

Размеры, мм

Масса, кг

D1

B1

L

СВР-63ЛВ
СВР-63ВК
СВР-63РК

121

86

290

7,5
7,0
6,7

СВР-250ЛВ
СВР-250ВК
СВР-250РК

140

148

360

9,0
11,8
11,8

Габаритные, установочные размеры соединителей (стационарная вилка (ВС) и розетка (РС))

Обозначение соединителей

Размеры, мм

Масса, кг

D1

B1

L

СВР-63ЛВ

121

86

285

7,5

СВР-250ЛВ

135

148

360

8,4

Присоединительные размеры для установки стационарных вилок (ВС) и разеток (РС) в изделиях

Обозначение соединителей

Размеры, мм

D1

А

Б

СВР-63РС
СВР-63ВС

98H10

130

80

СВР-250РС
СВР-250ВС

105H10

145

94

Схемы

"Габаритные, установочные размеры соединителей(линейный (Л))"

Рис.1 Габаритные, установочные размеры соединителей(линейный (Л))

"Габаритные, установочные размеры соединителей(встраиваемый (розетка (ВР), вилка (ВВ))"

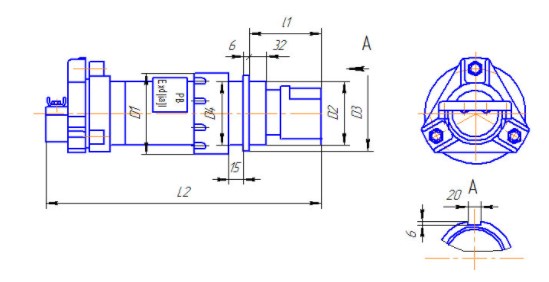

Рис.2 Габаритные, установочные размеры соединителей(встраиваемый (розетка (ВР), вилка (ВВ))

"Габаритные, установочные размеры соединителей (линейная и кабельная вилка (ЛВ и ВК), розетка кабельная (РК))"

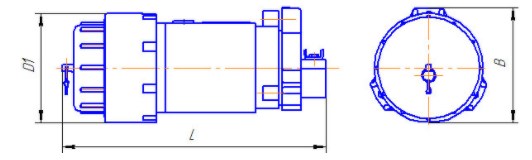

Рис.3 Габаритные, установочные размеры соединителей (линейная и кабельная вилка (ЛВ и ВК), розетка кабельная (РК))

Габаритные, установочные размеры соединителей (линейная розетка (ЛР))

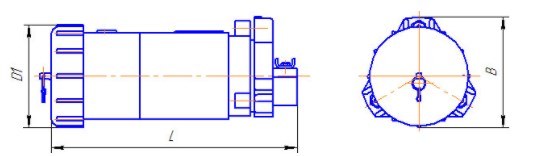

Рис.4 Габаритные, установочные размеры соединителей (линейная розетка (ЛР))

"Присоединительные размеры для установки стационарных вилок (ВС) и разеток (РС) в изделиях"

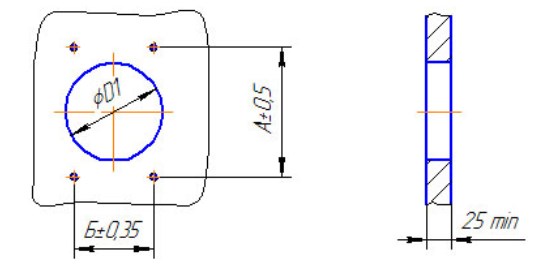

Рис.5 Присоединительные размеры для установки стационарных вилок (ВС) и разеток (РС) в изделиях

Модификации

  • СВР-250Л,
  • СВР-63ВВ,
  • СВР-63ВР,
  • СВР-250ВВ,
  • СВР-250ВР,
  • СВР-63ЛВ,
  • СВР-63ВК,
  • СВР-63РК,
  • СВР-250ЛВ,
  • СВР-250ВК,
  • СВР-250РК,
  • СВР-63ВС,
  • СВР-63РС,
  • СВР-250ВС,
  • СВР-250РС
